Origin也能玩轉圖片的拼接組合排版
　

譚編

　（華南師范大學學報編輯部，廣州510631）

通常，我們利用Origin軟件能非?？旖莸乩L制出一張單獨的繪圖。但是，我們在論文的撰寫過程中，經常需要將多種科學實驗圖片（電鏡圖、示意圖、曲線圖等）組合在一張圖片中。大多數人都是采用PPT、Adobe Illustrator、CorelDraw等軟件對多種不同類型的圖進行拼接的。那么，利用Origin軟件能否實現對不同類型的圖片進行拼接組合？

譚編的回答是：能！

下面演示具體步驟。

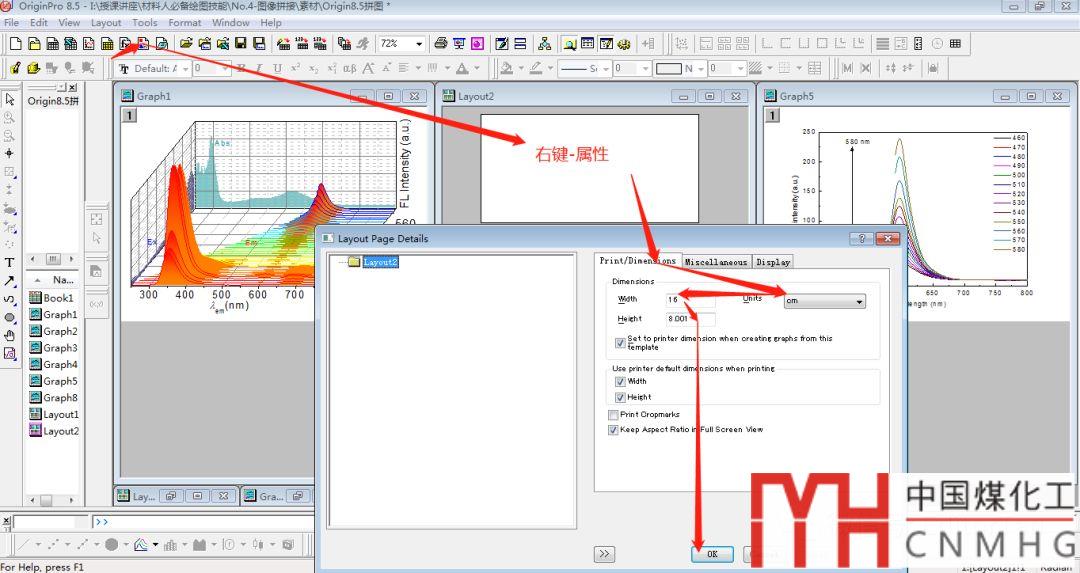

第一步：新建8cm×16cm尺寸的layout

具體步驟如下圖所示。

第二步：貼示意圖

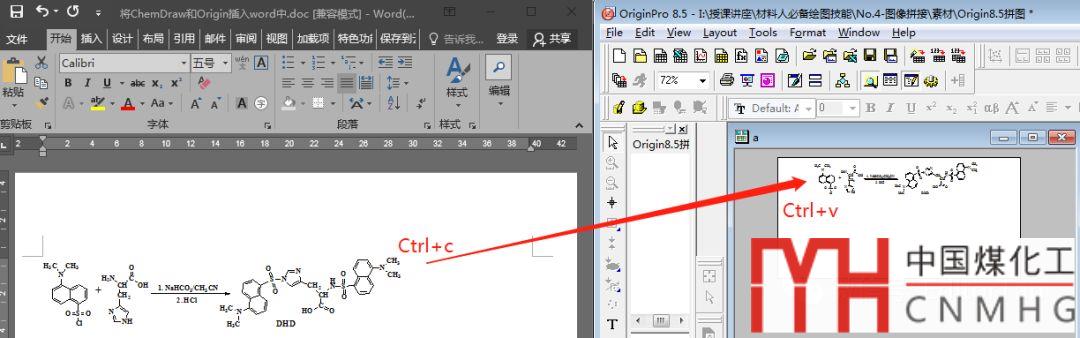

從其他軟件中按Ctrl+A全選、按Ctrl+C復制示意圖、化學反應方程式等，然后在Origin軟件中點擊layout并按Ctrl+V粘貼。例如，我們從word中點擊嵌入的Chemdraw對象，按Ctrl+C復制，在Origin中的Layout中，按Ctrl+v即可貼上圖片。具體步驟如下圖所示。

第三步：貼上電鏡圖

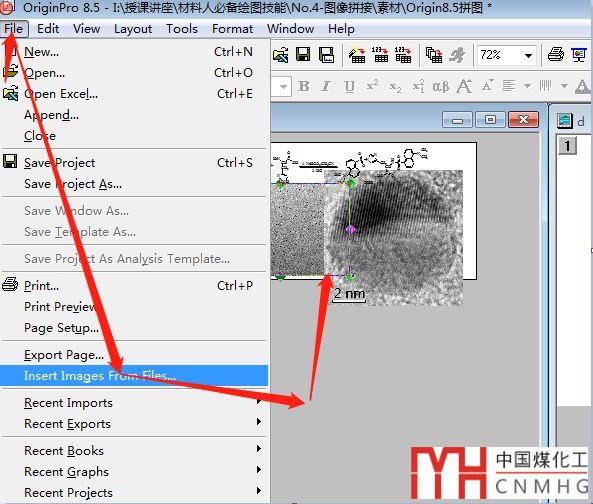

Origin可以從外部的圖片文件插入，即點擊菜單File-Insert Images From Files，打開對話框，選擇多張圖片，確定后如下圖所示。

在調整TEM透射電鏡及其插圖的大?。ㄗ⒁獾缺壤s放）后，選擇左側的畫直線按鈕，對插圖中碳量子點的晶格條紋的間距進行標示。

第四步：貼曲線圖

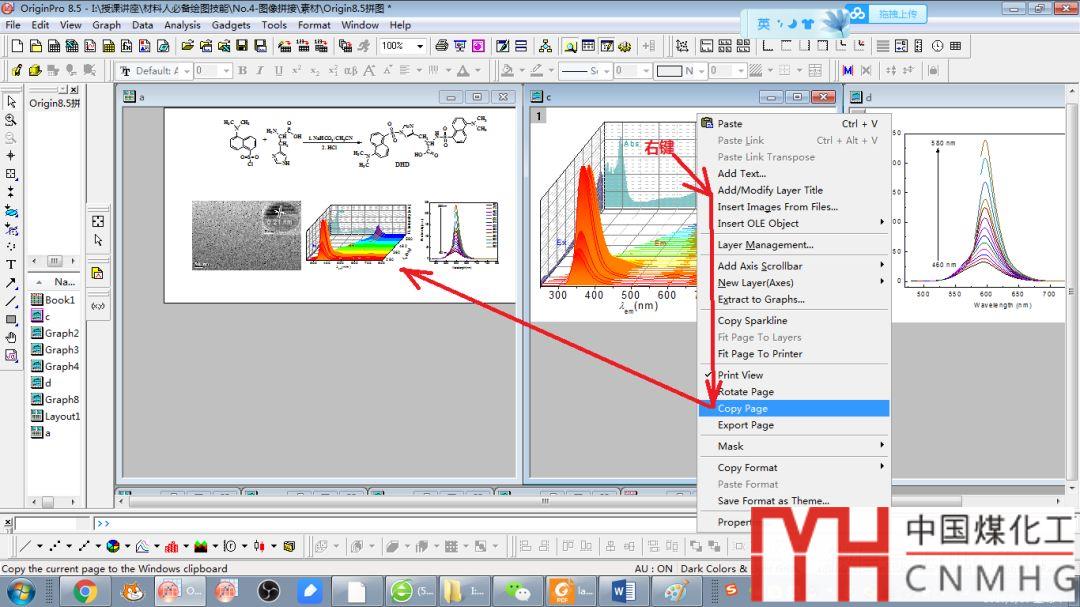

從Origin程序中，在某張已經繪制好的圖中空白邊緣，點擊右鍵菜單，選擇“copy page”，或按Ctrl+J復制，然后在我們的layout頁面，Ctrl+v，即可貼上曲線圖。然后添加圖序號，如“(a)(b)”等。

第五步：輸出圖像

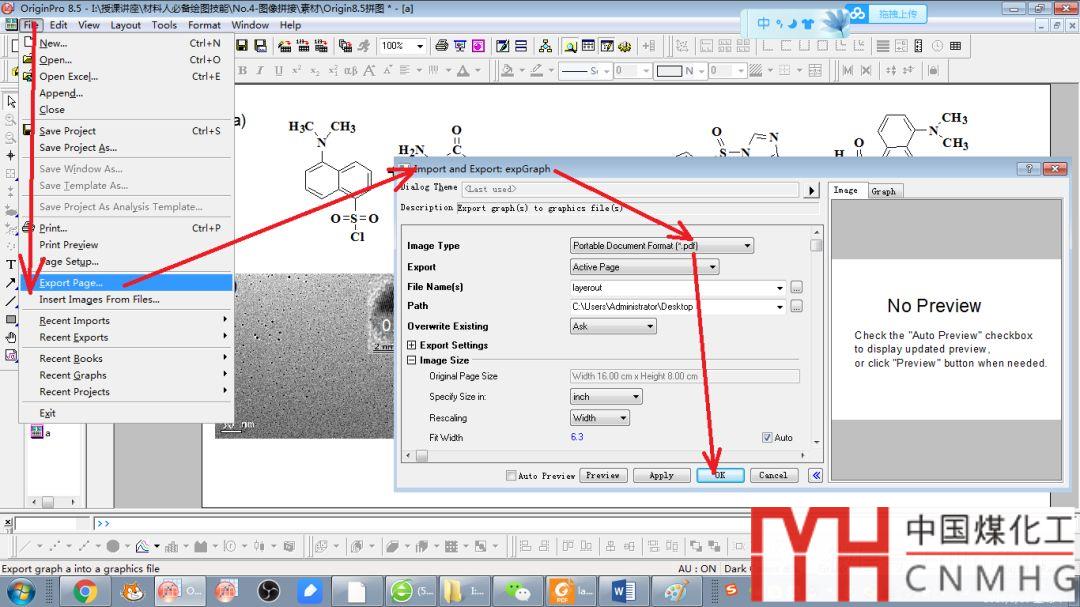

根據投稿要求，有的期刊需要導出相應文件格式和分辨率的矢量圖文件。在layout圖層窗口，點擊菜單File-Export Page，在彈窗中，設置要保存的文件擴展名，本文選擇PDF格式的保存格式，這個PDF格式的圖是矢量圖。最后保存。

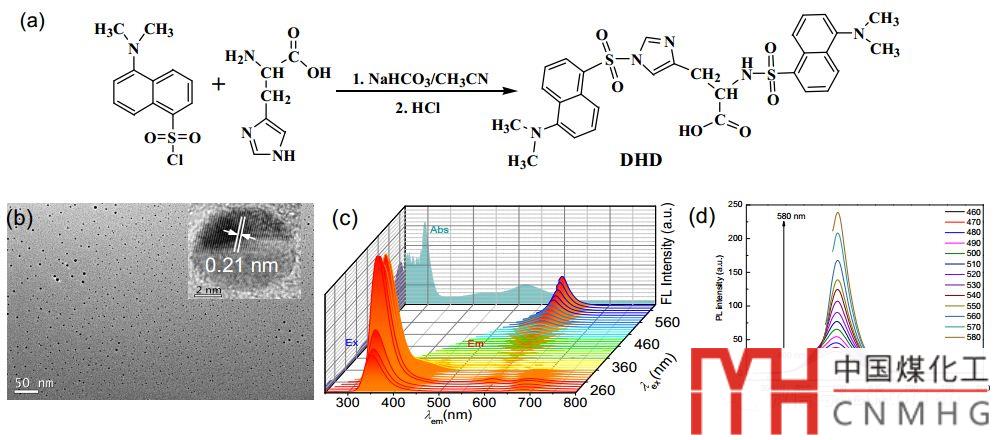

最終輸出的結果如下圖所示：

總之，利用Origin軟件不借助第三方軟件，完全可以實現對各類數據圖進行拼接組合。
