SM1222繼電器輸出和晶體管輸出有什么區別?
前面的文章我們介紹了西門子S7-1200的數字量輸入模塊SM1221,這篇文章我們來介紹下數字量輸出模塊SM1222,并討論下繼電器輸出模塊和晶體管輸出模塊有什么不同?

SM1222的數字量輸出模塊可以分為兩個大類:一類是繼電器(Relay)輸出型,一類是晶體管(MOSFET)輸出型,我們分別來詳細介紹下:
SM1222的繼電器(Relay)輸出類型的模塊包括8通道(SM 1222 DQ 8XRealy)和16通道(SM 1222 DQ 16XRealy),其觸點可以連接5V到30V的直流電或者5V到250V的交流電。

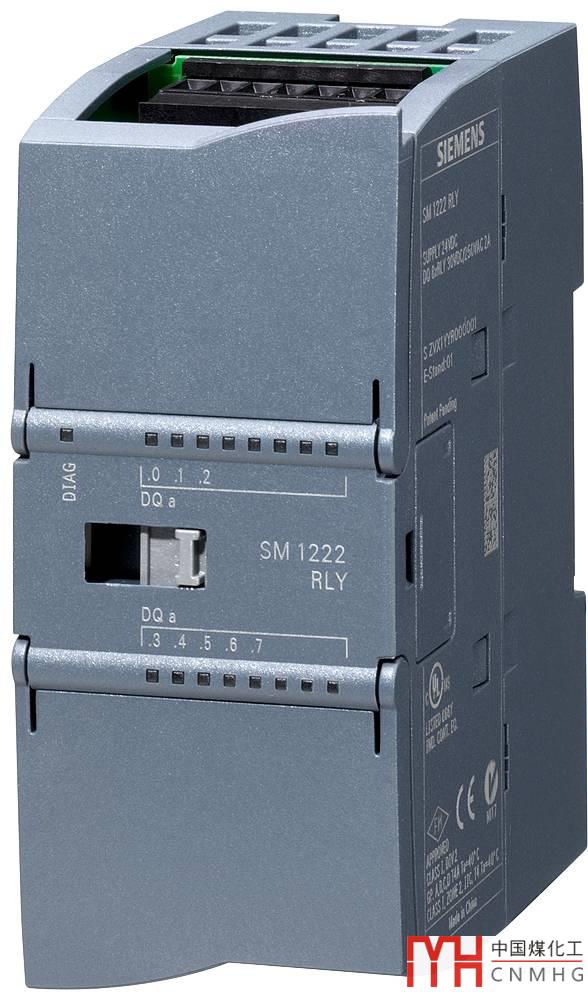

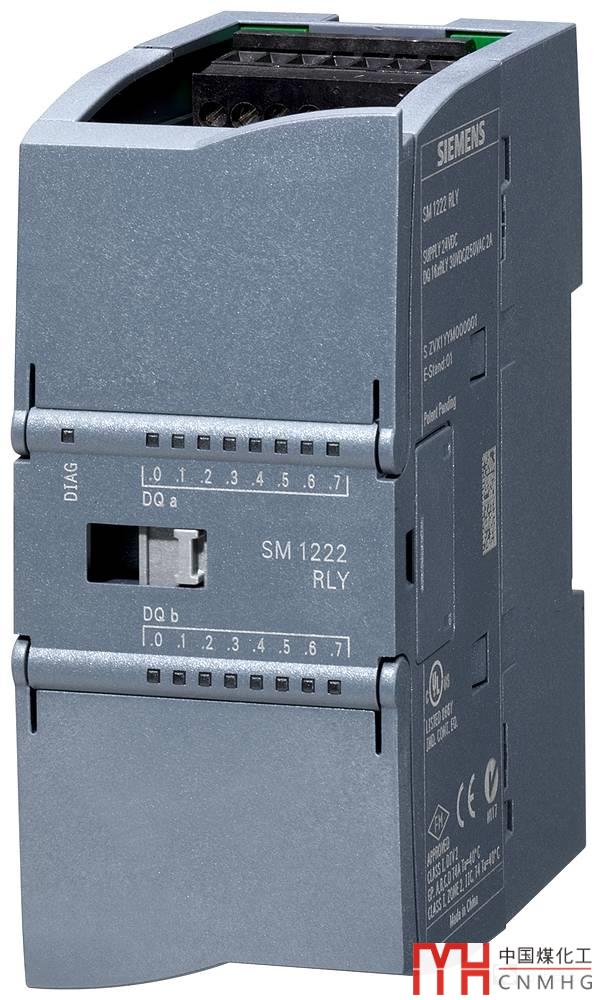

SM 1222 DQ 8XRealy模塊的外觀如下:

該模塊消耗背板5V電流120mA,每使用一個輸出通道消耗24V傳感器電流11mA。(不清楚背板5V電流和24V傳感器電流的小伙伴可以看看前面文章"S7-1200硬件篇之如何選擇電源模塊");

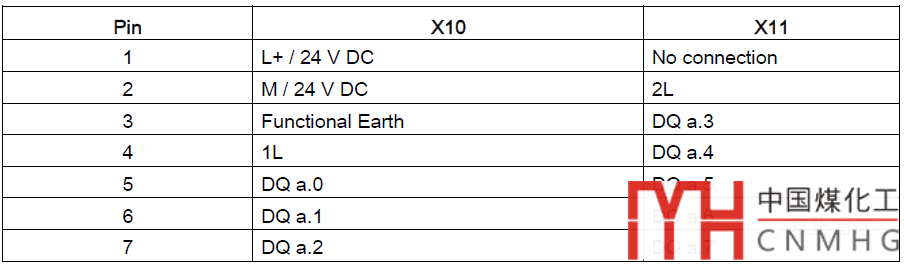

模塊有2個接線端子,從上到下依次是X10和X11,針腳的定義如下圖(其中X10-4和X11-2用來接外部電源):

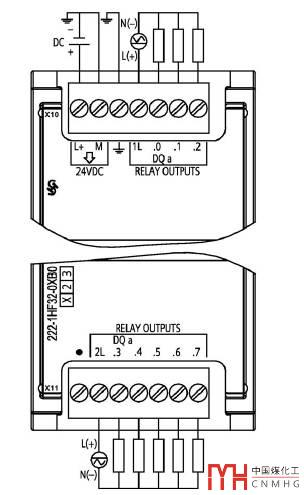

接線概覽圖如下:

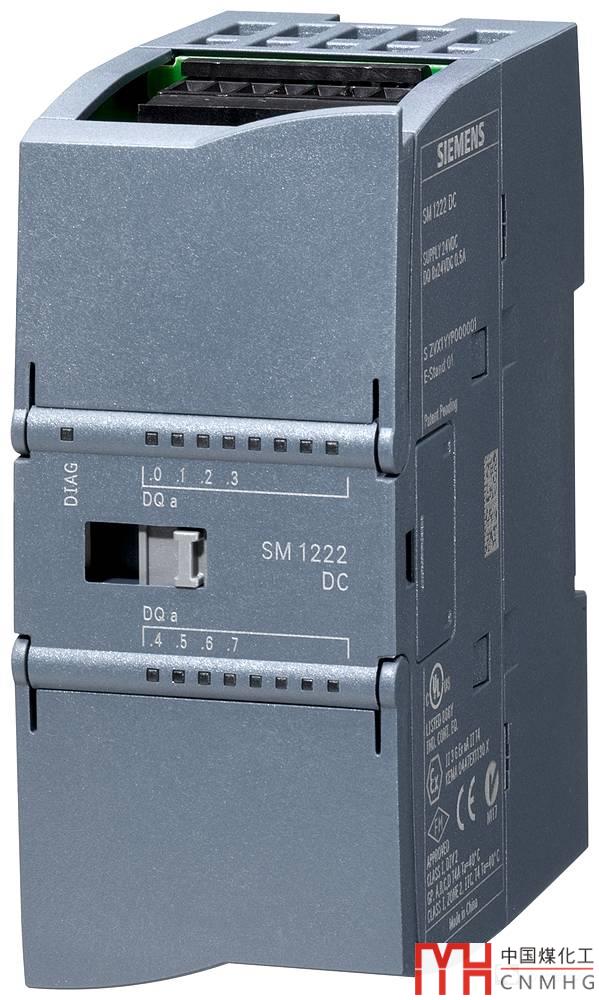

SM 1222 DQ 16XRealy模塊消耗背板5V電流135mA,每使用一個輸出通道消耗24V傳感器電流11mA,外觀如下圖:

該模塊有4個接線端子,從上到下依次是X10,X11,X12和X13,針腳的定義如下圖(其中X10-3/X11-3/X12-5/X13-1用來接外部電源):

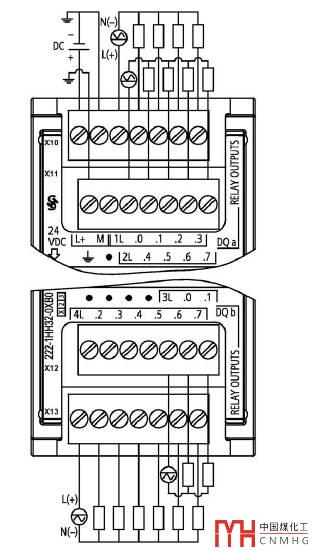

接線概覽圖如下:

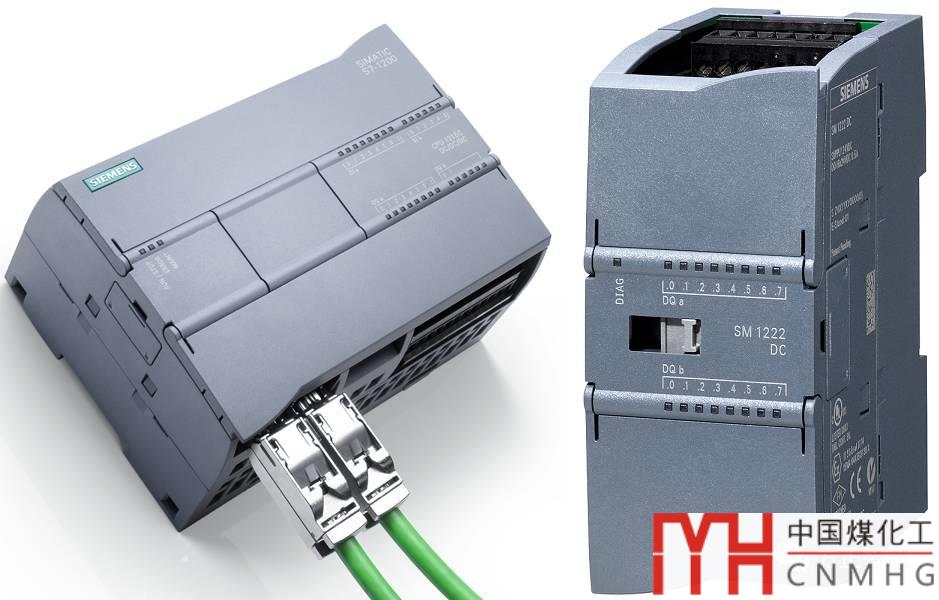

另一種輸出模塊是晶體管(MOSFET)輸出類型:晶體管全稱為金屬-氧化物半導體場效應晶體管,英文名稱Metal-Oxide-Semiconductor Field-Effect Transistor,縮寫為 MOSFET,也簡稱為MOS管,SM1222使用的都是源型晶體管(向外輸出電流),可承受的電壓范圍為DC 20.4V-28.8V,也分為8通道(SM 1222 DQ 8X24V)和16通道(SM 1222 DQ 16X24V)。

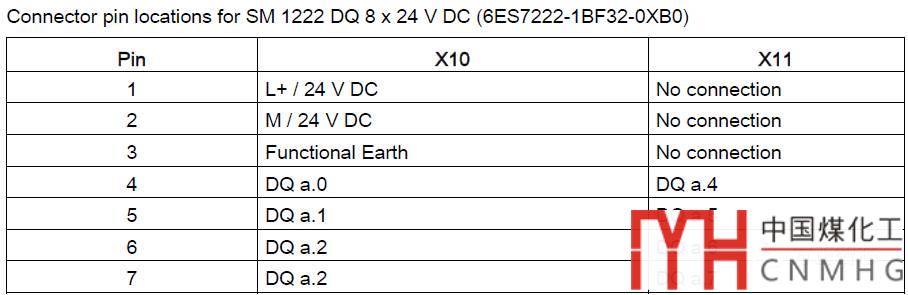

SM 1222 DQ 8X24V 消耗背板5V電流120mA,消耗24V傳感器電流50mA,模塊分為上下兩個接線端子:X10和X11,針腳定義如下(注意與Relay型的區別):

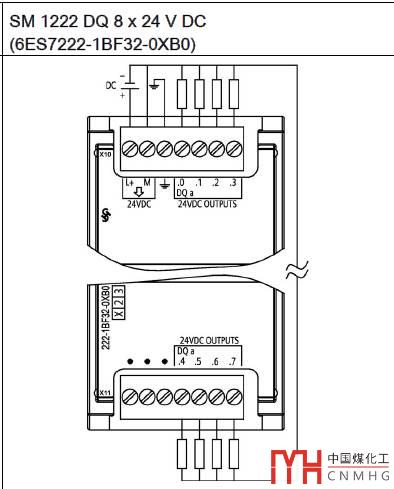

接線概覽圖如下:

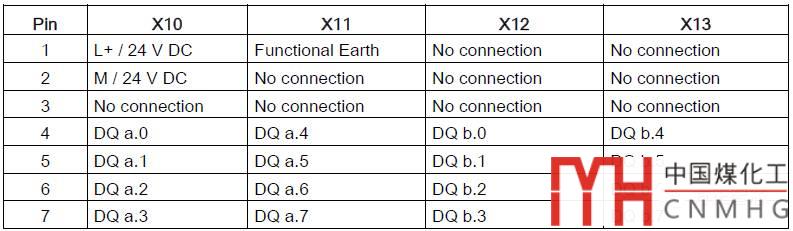

SM 1222 DQ 16X24V 消耗背板5V電流140mA,消耗24V傳感器電流100mA,從上到下端子編號為X10、X11、X12和X13,針腳定義如下(注意與Relay型的區別):

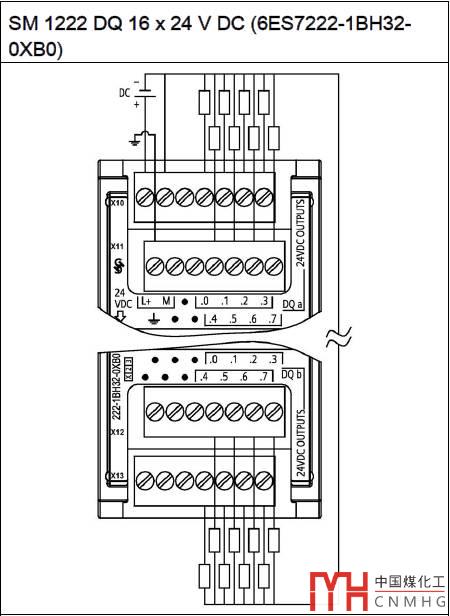

接線概覽圖如下:

針腳定義和接線圖給大家介紹完畢,我們來分析總結下:
SM1222數字量輸出模塊分為繼電器型(Relay)和晶體管型(MOSFET),輸出模塊的每一個通道都相當于一個觸點,當觸點閉合后,電流會從通道流出。所不同的是:繼電器型的模塊,均需要接外部電源(接線圖的L點),當從外部輸入交流電時,通道閉合后會有交流電輸出;當外部輸入直流電時,通道閉合后會有直流電輸出。所以繼電器(Relay)類型的模塊既可用來控制交流接觸器,也可用來控制直流接觸器;而晶體管(MOSFET)類型的模塊當觸點閉合時,是把內部的直流24V電壓向外輸出,它只能用來控制直流接觸器。這是兩者的本質區別,這樣講解你是不是清楚了呢?
