PVelite軟件可以輸入國標的風載荷和地震載荷已經好多年了，風載荷好說但由于地震載荷的輸入和SW6區別較大，還有不少人經常用PVelite但不知道國標地震規范GB 50011怎么輸入。

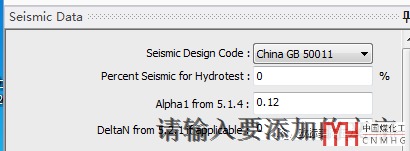

截圖并寫上主要的過程

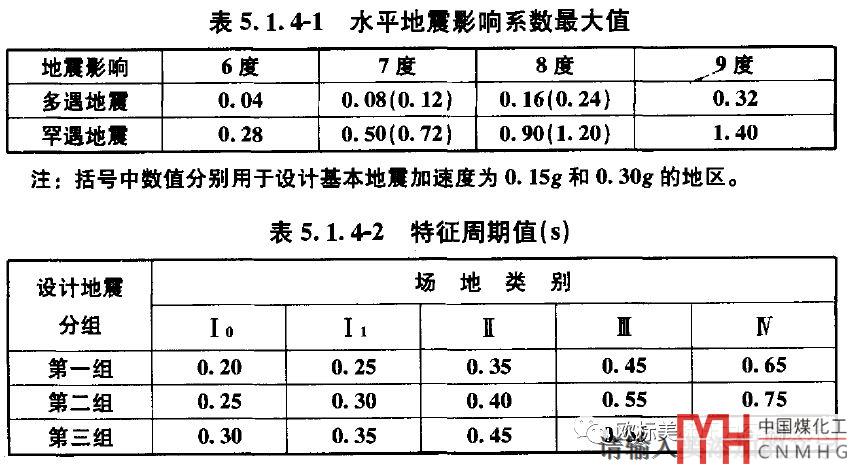

第一項水壓考慮百分之多少的地震，一般不考慮。第二項水平地震影響系數，這個沒啥好說的，一般人都知道怎么填（地震加速度系數乘以0.8）見表5.1.4-1。但是第三項頂部附加地震作用系數很多人就不知道怎么填了。主要是兩個地方：1.不知道設備的基本自振周期是多少？2.不知道特征周期是多少？

設備的自振周期查PV elite計算中的頻率“Natural Frequency Calculation ”中可以查到空重，操作和水壓狀態下的自振頻率。有頻率了不就有自振周期了嗎,頻率f=1/T。這樣我們就得到了設備的基本自振周期。

特征周期是根據已知的條件查GB 50011的表5.1.4-2，例如地震分組是第二組，場地土類別是Ⅲ，那么其特征周期Tg就是0.55s。1.4Tg=1.4×0.55=0.77s

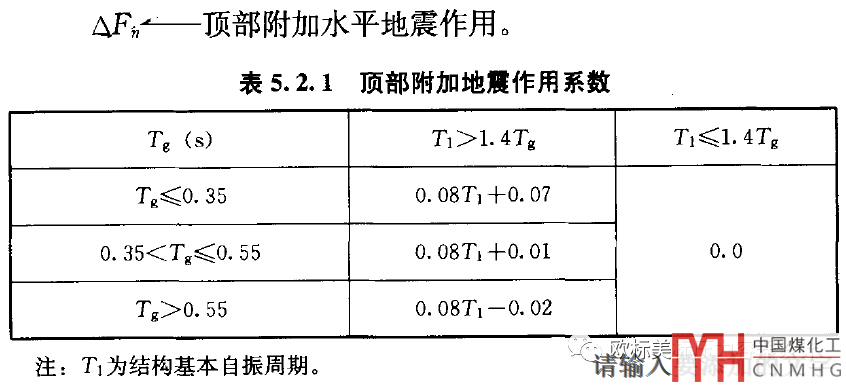

假設我們查到的設備操作狀態下的頻率為1.53HZ,那么其基本的自振周期T1=1/1.53=0.6536s＜1.4Tg=0.77s。再根據GB 50011的表5.2.1可知頂部附加地震作用系數為0。

如果其它不變場地土類別改為Ⅱ，特征周期Tg就是0.40s。1.4Tg=1.4×0.40=0.56s＜T1.再根據GB 50011的表5.2.1可知頂部附加地震作用系數為0.08T1+0.01=0.08×0.6536+0.01=0.0623。

寫這么多應該夠了吧，正常人應該懂了吧！
