TEMA 10th（2019版）膨脹節分析的修改
TEMA 10th（2019版）標準出來已經有一段時間了，膨脹節分析部分在某些軟件公司的努力下終于把線單元加入了標準中。還有膨脹節位移的計算方式終于修改了！再也不會出現壓力大于1MPa，熱膨脹差很小計算位移有7,8mm，需要3,4個波膨脹節的事了 。

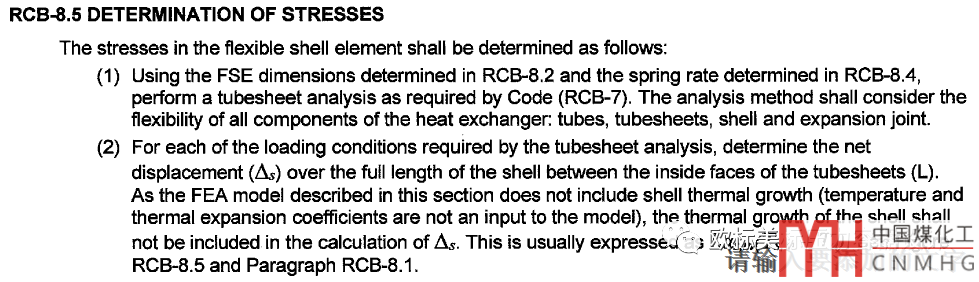

TEMA 10TH標準位移計算方法修改截圖

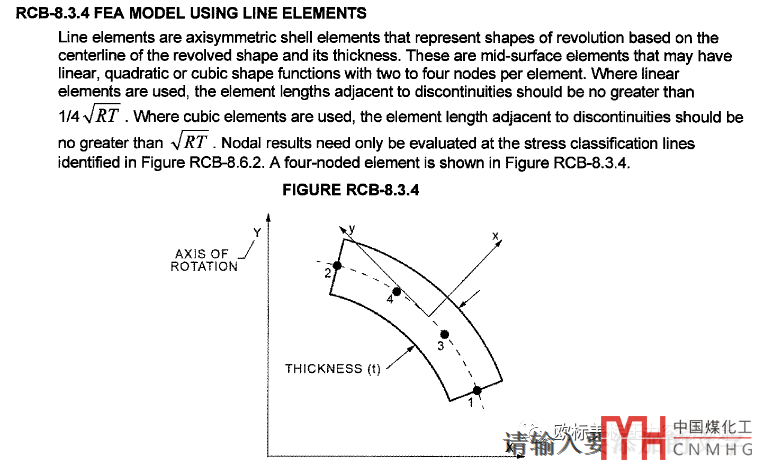

TEMA 10TH標準允許用線單元內容截圖

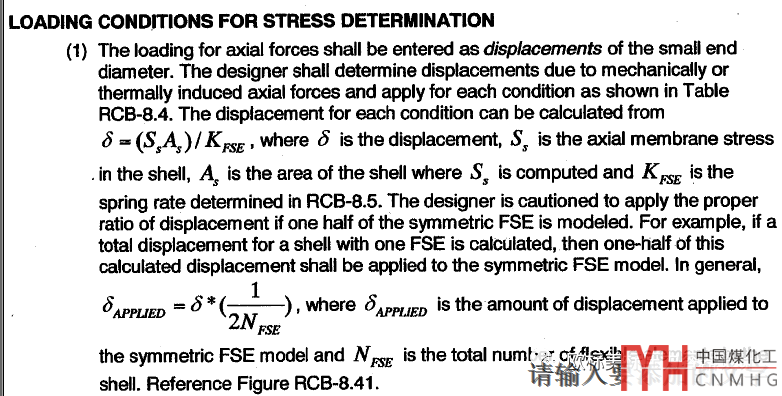

TEMA 9TH標準位移計算方法
可能很多設計人員甚至分析人員會說增加線單元和我有啥關系。ANSYS分析膨脹節的基本是按二維面單元分析的，也有些是按三維體單元分析膨脹節的。但一些常規軟件內置的分析功能是按線單元分析的。這也導致在直接用常規軟件計算時業主很少會接受按常規軟件如compress軟件，PV Elite + Nozzle Pro軟件生成的膨脹節分析的報告。但現在TEMA 10TH也就是2019版標準中明確把線單元增加到標準中，將會促使業主，AI直接接受常規軟件內置的分析模塊直接分析的膨脹節分析報告。（如果沒有compress軟件或者只有PV Elite軟件是用不了的，要PV Elite + Nozzle Pro一起使用才可以按分析計算并出不帶圖片的報告）

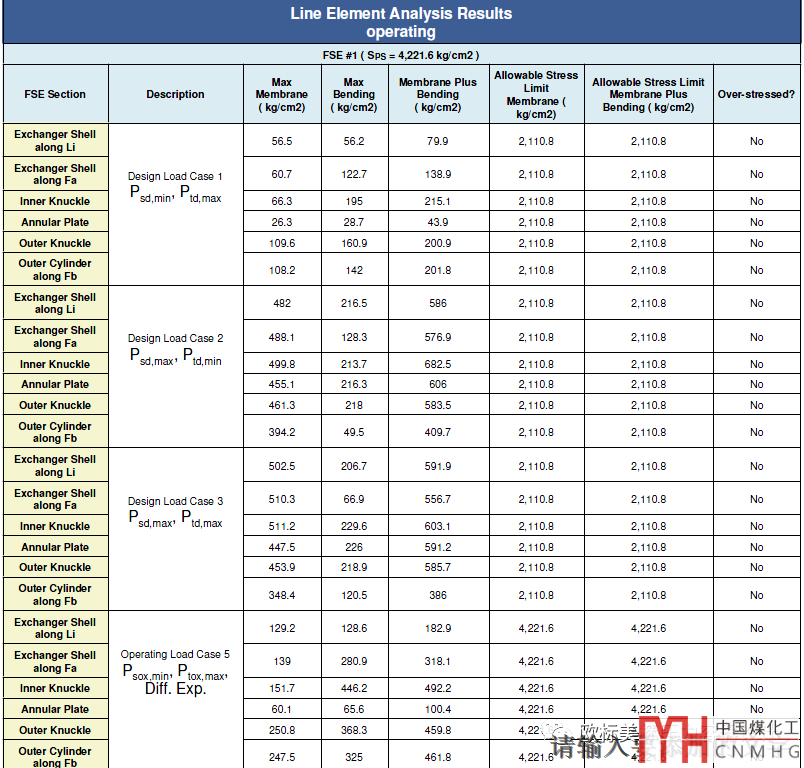

compress軟件膨脹節分析部分報告截圖

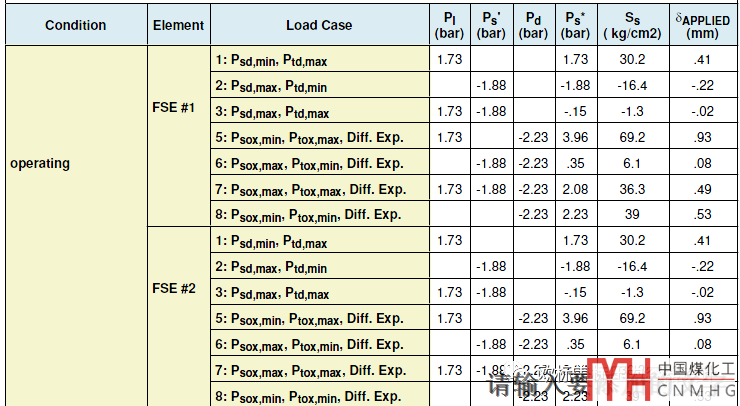

對于從未按TEMA提供的計算方法計算位移并分析過膨脹節的，計算完后可能會一臉懵逼；我按PV Elite或compress計算書中施加的位移載荷膨脹節是完全通過的。為啥用PV Elite + NozzlePro軟件計算就不過了還差好多！那是因為你就沒好好讀過TEMA 9TH膨脹節位移計算部分，位移只是按管殼程熱膨脹施加的或者在常規軟件中提取的數值（還考慮了壓力產生的那么點位移）。當然了我一直認為TEMA 9th計算軸向位移的公式是多考慮了壓力載荷引起的軸向應力,在以前的文章和講課中多次說過這個問題。再看TEMA 10TH果然已經把計算軸向位移的公式修改了，修改成傳統的熱膨脹差了。但目前常規軟件（PVelite等）還是按TEMA 9TH計算的，希望各軟件盡快打補丁吧！

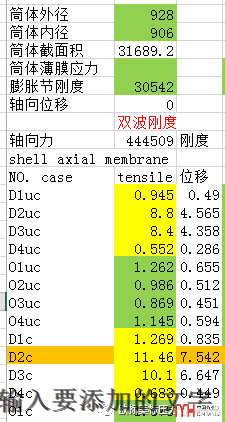

貌似按ASME和TEMA分析膨脹節的也沒有多少單位是按TEMA的方式計算施加軸向位移的！貼張自己分析用的按TEMA 9TH編的excel算位移的表格（以后也用不到了）。
