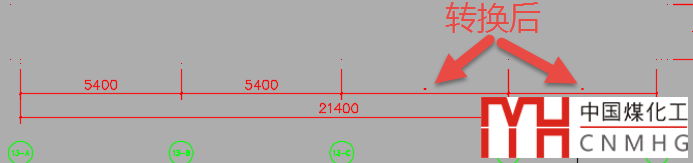

前幾天講過將多行文字轉換到圖紙空間會跑偏的問題，那個算是CAD的BUG，當時那位網友同時還提出了一個問題：圖紙空間畫的標注，現在想轉到模型空間，用CHSPACE(CHS)命令轉換后，標注整體看上去還沒有什么問題，但文字卻變得特別小，如下圖所示。

這個難道也是CAD的BUG嗎？

為什么CAD用CHS轉換到模型或圖紙空間文字位置會跑？

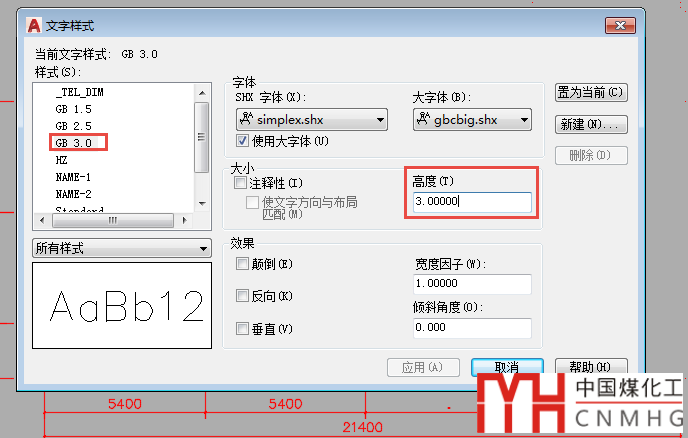

研究了一下圖紙后確認這不是CAD的BUG，而是設置的問題，原因很簡單，就是因?yàn)闃?biāo)注使用的文字樣式設置了固定的高度，如下圖所示。

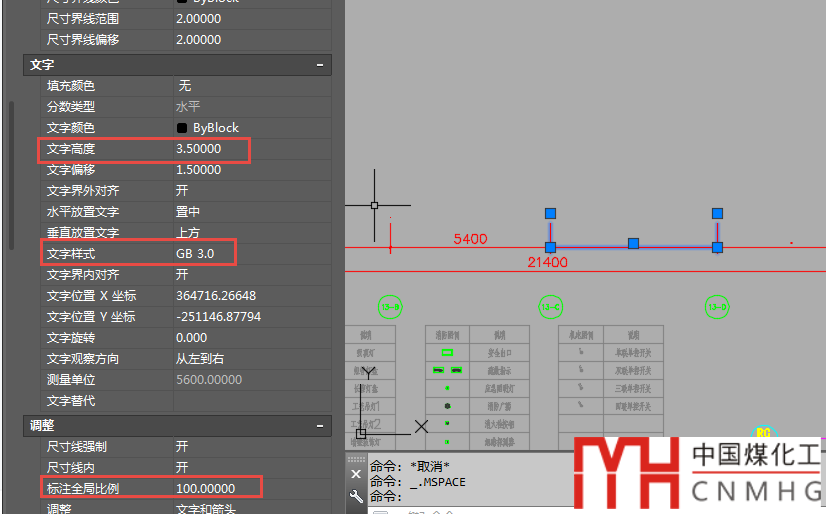

文字高度設置為3，雖然標注從圖紙空間轉化到布局空間后，標注的特征比例按視口比例進行了設置，這張圖視口比例是1:100，轉換到模型空間后，標注的先和箭頭都被放大了100倍，而文字因?yàn)闃邮皆O(shè)置了固定的高度，仍保持為3，所以就顯得很小。從特性面板中看到的文字高度并不是標注的實際文字高度，如下圖所示。

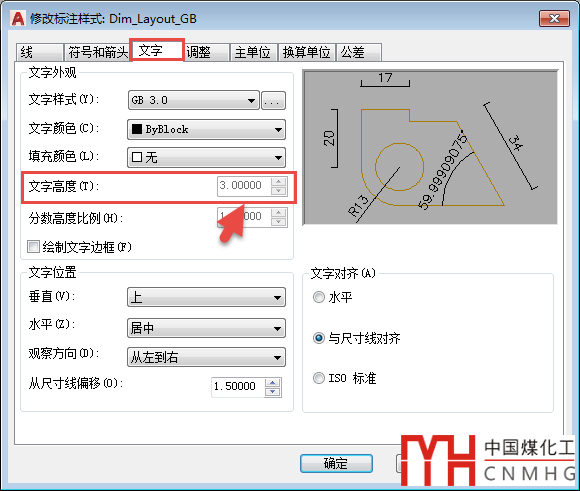

從特性面板中看到的文字高度是3.5，乘以全局比例100，這個文字高度應該是350，而從標注樣式中可以看到文字高度是3，而且是變灰不可修改的，如下圖所示。

標注文字高度為什么無法修改這個問題在之前的文章中介紹過，只是沒有想到在空間轉換時也會始終保持文字樣式定義的高度。

為什么CAD標注樣式和屬性文字高度無法編輯？文字樣式的字高設置成0或固定值有什么區別？

解決辦法：

那我們看看文字樣式高度改為0后是什么效果。在文字樣式ST對話框中將GB 3.0的高度設置為0后點“應用”按鈕后關閉對話框，可以看到圖面并沒有變化。

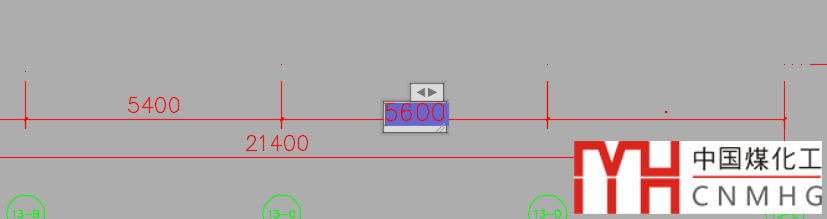

輸入RE，回車，也沒有變化，但如果我們編輯標注文字，會發現標注文字高度立刻就變了，如下圖所示。

標注數據更新后，就采用了標注樣式原始設置的高度3.5，然后乘以100的全局比例，文字高度為350，跟布局空間中修改前的標注文字高度3也不一樣。

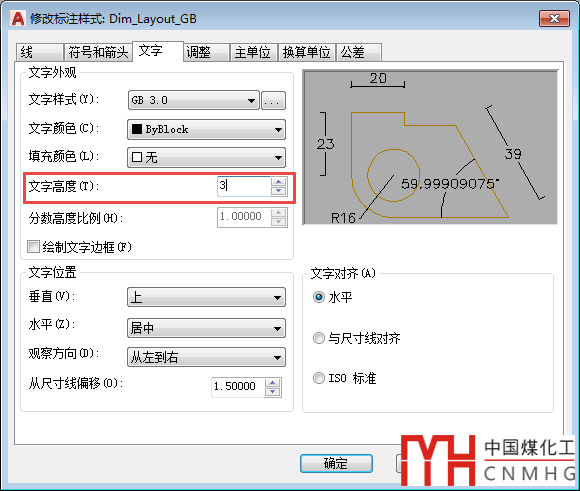

為了保持所有標注一致，需要將標注樣式中的文字高度直接改成3，如下圖所示。

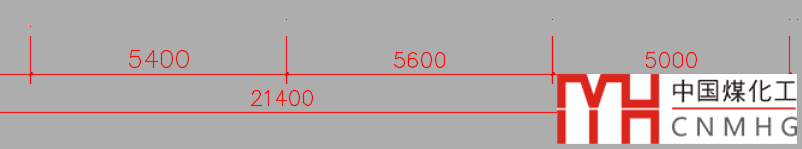

修改標注樣式的參數后，圖中使用此樣式的標注都會更新，布局和模型空間的標注文字的高度就變統一了，如下圖所示。

大家還是要弄清楚什么時候應該給文字樣式設置高度，什么時候應該保持文字高度為零，否則會給后續編輯帶來很多麻煩。

雖然之前的文章中介紹了一些可能性，但肯定還有很多情況沒有遇到，如果大家遇到文字高度無法修改，轉換后高度不對，可以檢查一下文字樣式。
