一、只設置了表格部分數據的文字樣式

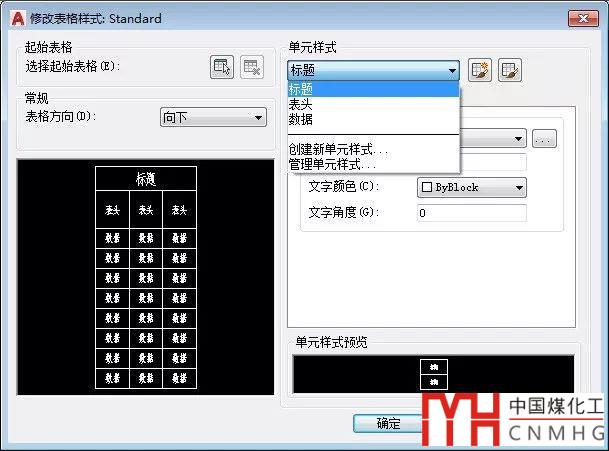

要注意，在表格樣式中標題、表頭、數據的文字樣式是分別設置的，如果光修改了表格數據的文字樣式，而標題和表頭仍用默認的STANDARD樣式的話，是可能出現上述問題的，因為STANDARD樣式?jīng)]有設置中文字體而自動替換成宋體顯示，如下圖所示。

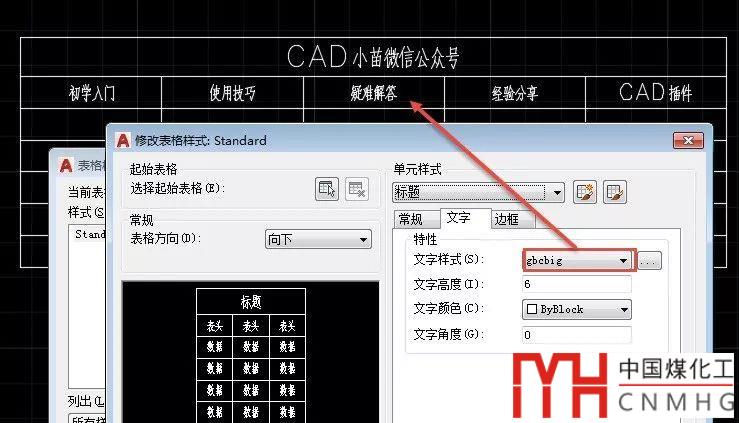

只要表格樣式中標題、表頭和數據部分都選擇了合適的文字樣式，文字樣式都設置了正確的字體，在創建表格后直接填寫文字的話，表格的文字都是完全按照文字樣式的設置顯示的，如下圖所示。

CAD的文字樣式應該如何設置？

二、EXCEL表格鏈接數據

有人修改了表格默認使用的STANDARD文字樣式，將字體設置成了CAD的字體，但仍然出現了表格使用操作系統系統字體的問題，通過檢查才發現原來不是創建表格后在表格中輸入文字字，而是插入的EXCEL表格鏈接。

CAD如何鏈接EXCEL表格？外部參照管理器中的EXCEL鏈接為什么刪除不了？

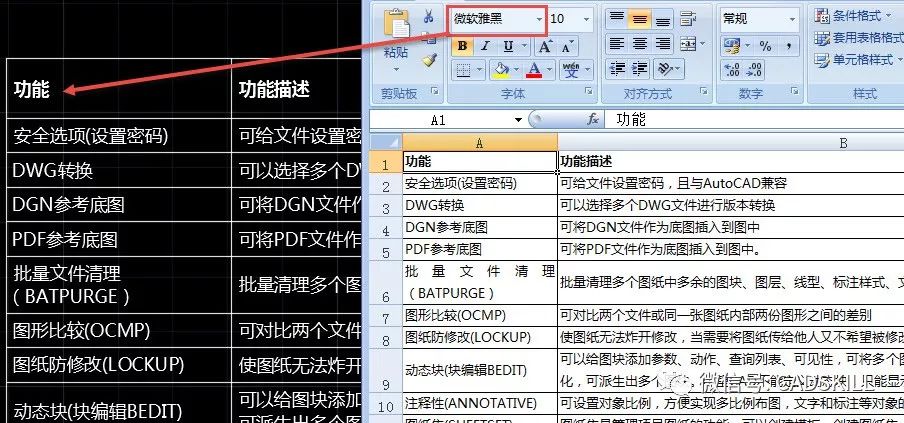

如果插入的是鏈接的EXCEL表格，表格會使用原EXCEL表格中文字的字體，如下圖所示。

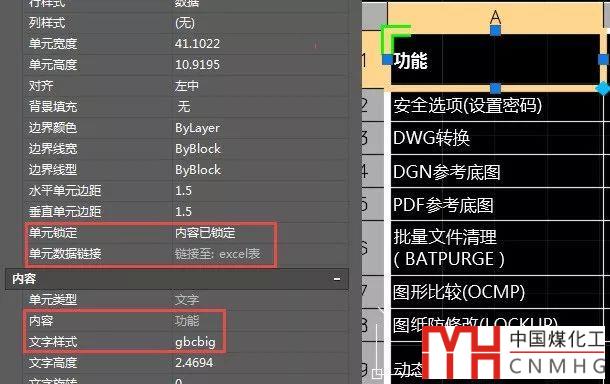

這些文字確實使用了設置的文字樣式，但為了跟EXCEL表一致，單獨設置了字體，如下圖所示。

把表格炸開后再看特性面板，可以更清楚看到替換的字體了，如下圖所示。

CAD中怎么創建表格（TABLE）？CAD表格相關操作簡介

CAD多行文字各種格式編碼講解

CAD設置和使用文字樣式需要注意的問題？

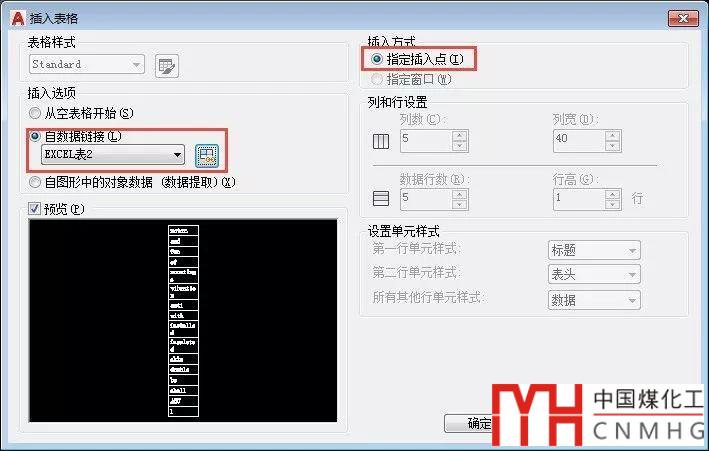

但當我們插入一個EXCEL數據鏈接表格的時候，我們除了能指定插入點外，其他選項都無法設置，也就是說我們只能使用EXCEL設置的字體了，如下圖所示。

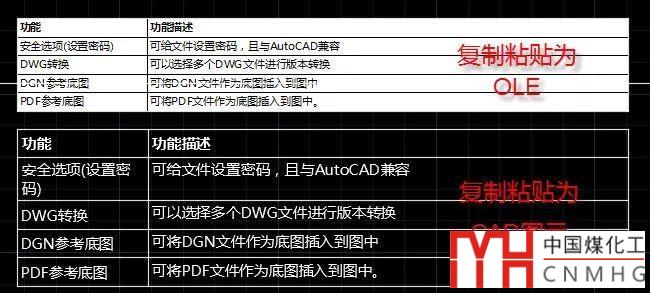

如果我們并不需要表格數據根據EXCEL表格實時更新的話，我們也可以用OLE的方式或選擇性粘貼為CAD圖元的方式來復制粘貼EXCEL表格，但這兩種方式默認狀態也是使用EXCEL字體，如下圖所示。

這種從EXCEL鏈接或粘貼的表格，在CAD低版本將表格炸開后繼續將文字炸開成單行文字才能顯示文字樣式設置的效果，在AUTOCAD高版本，例如AUTOCAD 2018，炸開后也會生成新的文字樣式保持原來的效果。

為什么多行文字的一行炸開后會變成多個單行文字？

任何問題只要知道原因后就不奇怪了，如何解決就看自己實際需要什么效果了。
