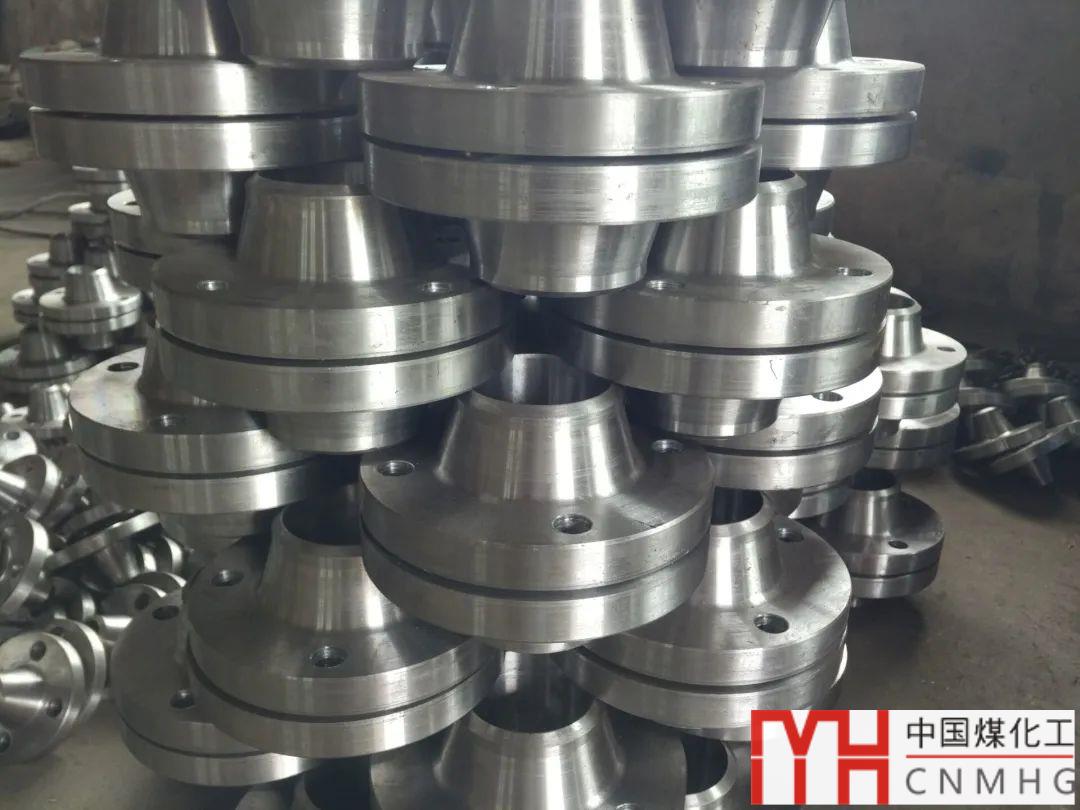

VCAD法蘭家族

VCAD的法蘭是非常豐富的。

HG/T 20592和HG20615-2009的法蘭。

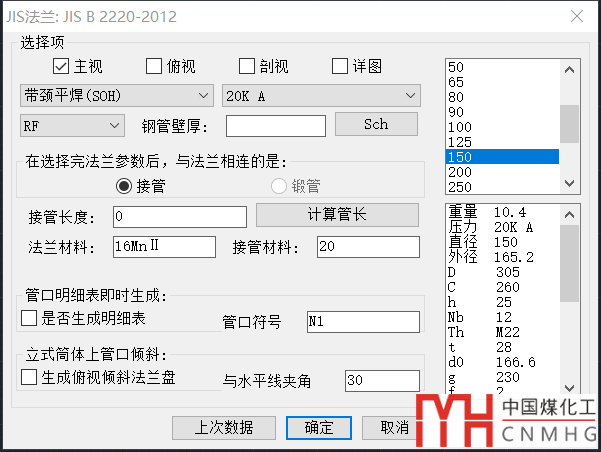

JIS B 2220的法蘭

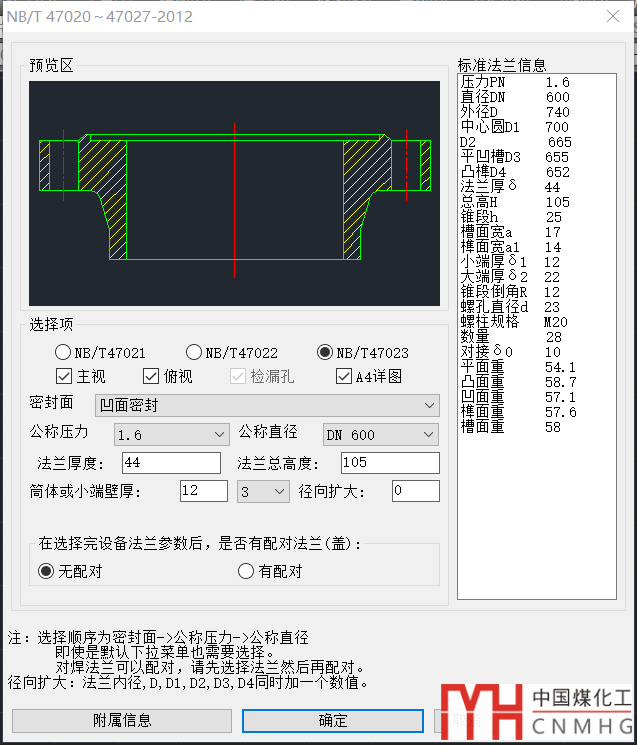

設備法蘭

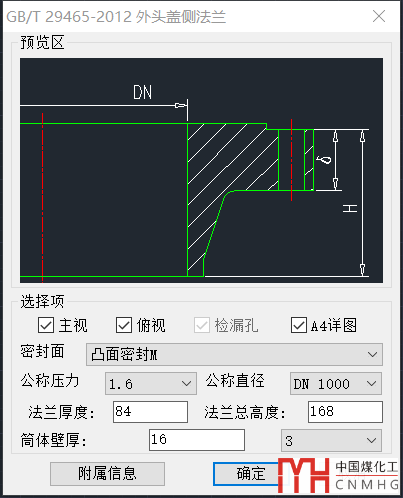

浮頭換熱器的外頭蓋側法蘭

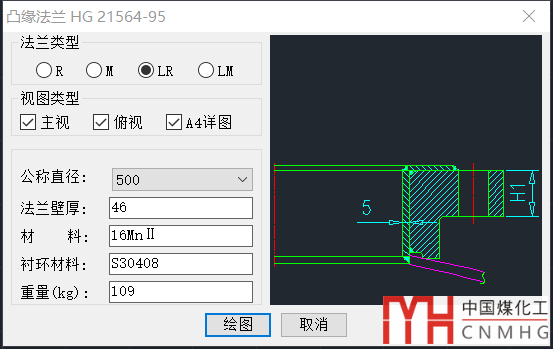

凸緣法蘭

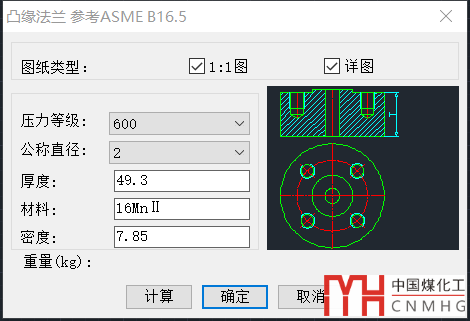

美標的凸緣法蘭

各種法蘭種類眾多，各種組合方式眾多，自動生成配對，自動出來明細表等等，使得設計越來越方便。

非標法蘭

但是還是有一些法蘭，它的尺寸往往和標準尺寸不一樣，需要單獨出圖。所以被歸類到了非標法蘭中。

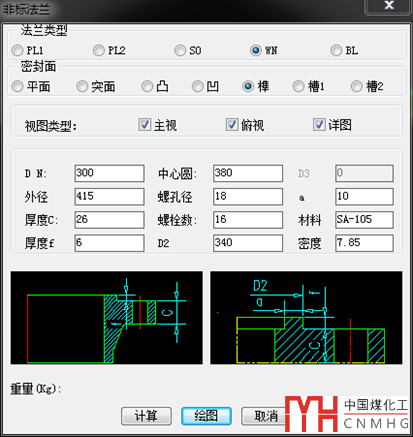

原來的非標是根據圖示輸入各種尺寸，需要對各種尺寸的調整都很好的敏感性，否則輸入錯誤了也不知道。

為了解決這個問題，一些朋友建議，非標法蘭能夠參考一些已有的法蘭標準作為密封面尺寸參考，然后適當修改即可。

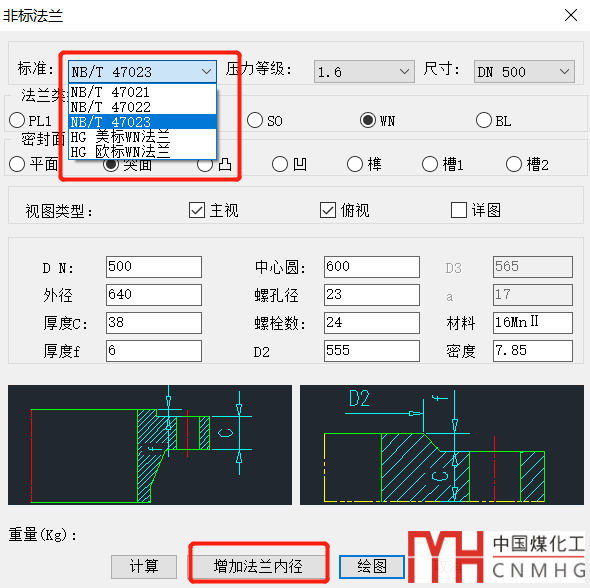

所以，增加了一個參考的選項：

用戶可以參考NB法蘭或者HG的管法蘭，然后程序會把密封面和法蘭的尺寸填寫到對應的參數里，只需要修改少量的數據，就可以得到1:1的圖和一張加工制造圖。

增加法蘭內徑選項是讓非標法蘭的內徑和密封面同時加減同一個數，做一些微調。

持續改進

非標法蘭的密封面參考選項，對于別的程序也有了一些啟發。

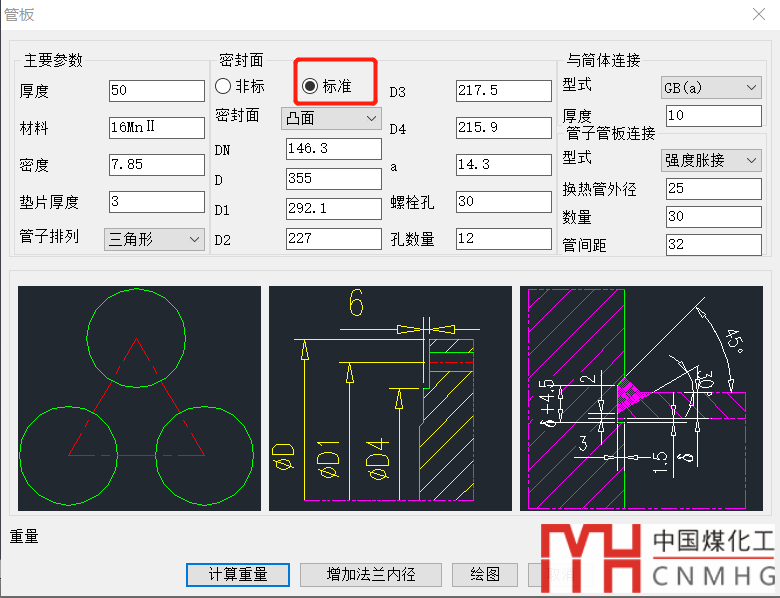

比如管板程序，原來都是參考設備法蘭的，但是實際上很多換熱器的設備法蘭是用的管法蘭尺寸。那么增加管法蘭密封面的參考尺寸是很有必要的。

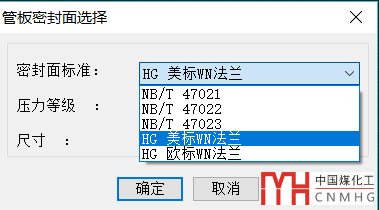

在選擇了密封面標準以后，增加了HG美標WN法蘭和HG歐標WN法蘭。

這樣用管法蘭做的換熱器繪制起來就更加方便了。

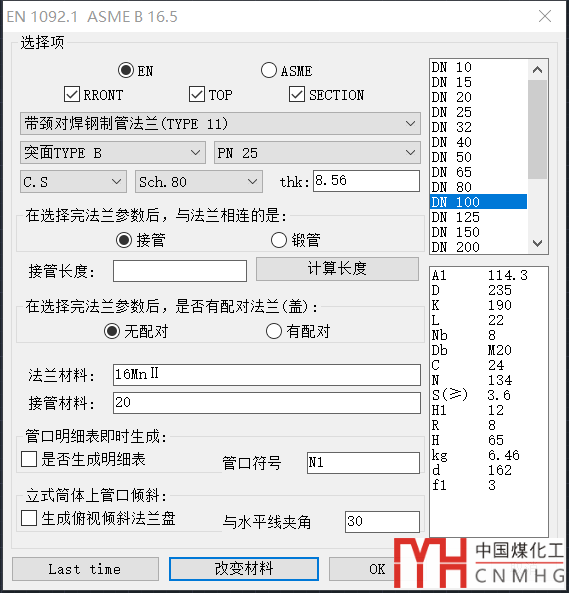

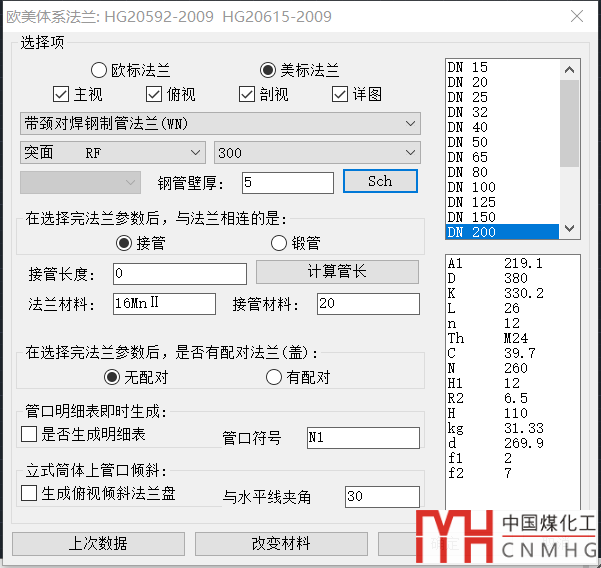

細心的朋友會發現，管法蘭的界面怎么有些不一樣了。

的確，增加了生成俯視傾斜法蘭盤的選項。選擇后，會生成如下的投影。

有些朋友的設計，追求完美，100mm畫完，如果標注是99.99mm，一定要刪掉重新畫成100mm。

由于這個傾斜的法蘭盤，完全按照投影關系，這對于一些強迫癥的寫實派用戶，是非常友好的。
