最近有網友說以前修剪命令用得好好的，最近卻出問題了，有時修剪時剪不干凈，留一個小尾巴，還需要再修剪一次。網上問類似問題的人也不少，比如：

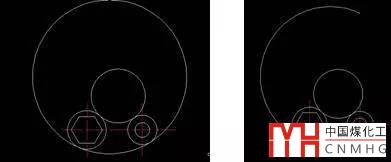

1、如圖所示，線段不能剪切到頭。。。非常的郁悶。剪切多段線的時候經常會留下一點點的小線段。

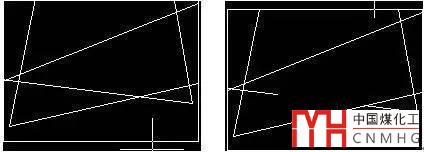

2、為什么我用修剪命令，回車全選所有圖形作為修剪邊界后，想把多余的圓弧去掉，點擊后會出現這么個情況，圓弧被臨空打斷了，如下圖所示。

這種問題確實挺令人費解的，多段線和圓弧被斷開的位置并沒有跟任何圖形相交，為什么會在這一點被修剪。

如果對修剪的選項足夠了解的話，估計就不覺得奇怪了。在執行修剪TR命令的時候，可以直接在圖形實際相交的點處修剪掉多余的線，也可以利用圖形的延伸線來作為修剪邊界。在默認狀態下，邊界是不延伸的，但如果邊界被設置為延伸，就會出現上述的現象。

--提示：下面是廣告，不是本文圖片--

不妨通過一個簡單的例子來看一下這個參數設置的效果。

1、找一張例圖或繪制一張簡單的圖紙。

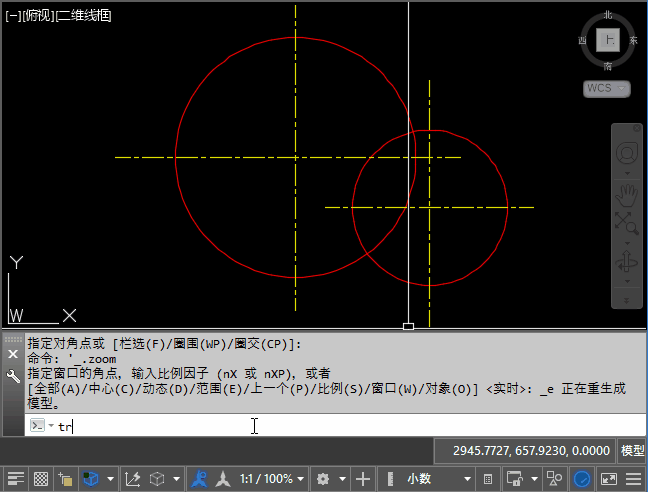

2、輸入TR回車，再回車就可以將所有圖形作為修剪邊界，然后就可以直接拾取要修剪的圖形了，如下圖所示。

上面就是正常的修剪效果，下面我們就看看如何重現網友遇到的問題。

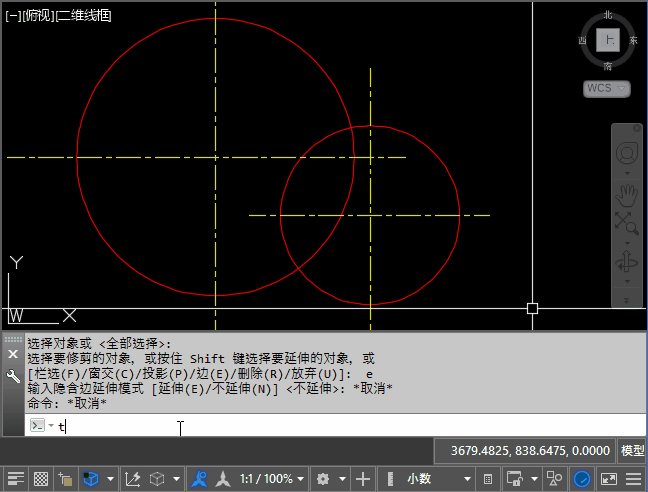

3、撤銷剛才的修剪操作，輸入TR，回車，再回車將所有圖形作為邊界，輸入E，回車，輸入E，回車，設置為延伸模式，然后再來拾取要修剪的邊界，如下圖所示。

知道問題的原因后，再看到這樣的現象就不會覺得奇怪了。解決方法也不用再詳細介紹了，只需要重新將邊（E）選項設置為不延伸(N)就好了。

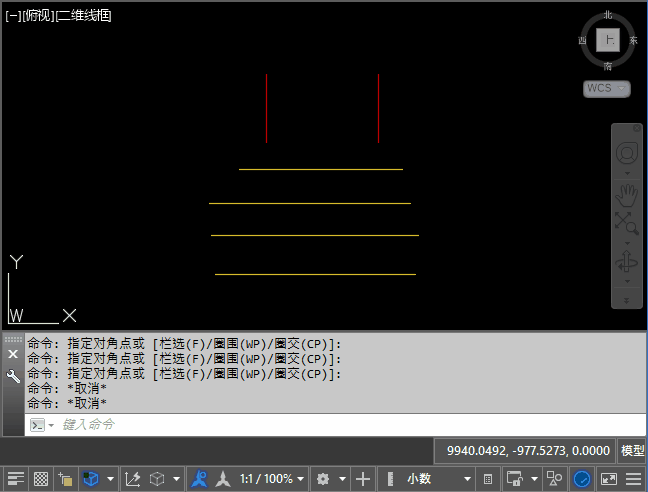

CAD既然設置了這樣的選項，肯定是有類似的需求，只是平時用得比較少，大家很少用到。有時圖形并不相交，但我們需要用圖形的延伸線來修剪其他圖形時就可以利用此選項，如下圖所示。

問題就是這么簡單，但如果不知道的話，會造成很大的困擾。因此建議大家在學習CAD的時候，對命令的每個選項都試一下，了解每個選項的作用，這樣在遇到問題的時候就不會茫然無措了。遇到問題時再研究也來得及，這時看看幫助，對命令的每個選項研究一下，自己也能得出答案。關于修剪和延伸的詳細介紹請參看之前發布的文章：

每日一貼——CAD修剪和延伸命令的相關技巧和問題

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
