有時候打開一些圖紙時，發現圖紙是一個完整的圖塊，這種塊無法炸開和編輯。這種圖紙?jiān)趺唇忾_呢？

相關文章之前發過，最近又有幾位網友遇到，文章重新整理再發一下。

在特性面板（CTRL+1）中查看這些圖塊是多重插入塊，多重插入塊有些是手動創建的，有些是工具插件創建的，但是都無法直接炸開X。我們需要根據多插入塊的情況不同采用不同的方法處理。

CAD中怎么創建多重插入塊？

一、普通多重插入塊的處理方法

如果我們在特性面板（CTRL+1）中看多重插入塊的圖塊名字前沒有星(*)號，也就是一個普通塊的多重插入塊，這種情況就比較好辦了。

處理方法：

1、重新插入一個圖塊后炸開

先在屬性框中看一下并記住此圖塊的名稱，然后直接將此圖塊刪除，重新用I(插入)命令插入一個此圖塊，直接將插入的圖塊炸開即可。

2、利用插件

從網上找到了一個LISP插件，AP加載后，輸入EXPLODEM，就可以拾取多重插入塊并炸開。

百度網盤下載地址。

鏈接：https://pan.baidu.com/s/1HOPxn_Vy4-5LJMMTY6C12w 密碼：lb9e

二、多重插入匿名塊的處理方法

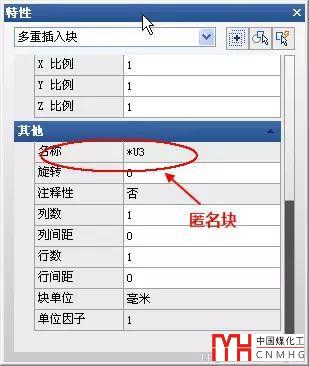

假設在特性面板中看到圖塊的名稱帶星(*)號，那這種圖塊通常是用程序生成的匿名塊，匿名塊在插入對話框是看不到的，行列數改成1，也是無法炸開的，如下圖所示。

遇到這種情況怎么辦呢？方法也有兩種：

方法1：

將圖形輸出成矢量格式的其他圖形，然后再導入，例如打印成PLT，再導入PLT文件，或者輸出成WMF（WMFOUT），再輸入成WMF文件(WMFIN)，然后炸開。AUTOCAD 2018以上版本可以輸出成PDF在輸入PDF

這種方式雖然適用于各種情況的圖形，但由于這些文件格式支持的圖形類型比較少，因此標注、文字等圖形都會被打散，會給后面的編輯帶來很多麻煩，顯然不是大家希望使用的方法。

方法2：

用插件，網上有專門對付這種圖塊的插件，叫做LOCKDWG.VLX，在此處分享給大家，使用方法如下：

1、輸入AP命令，打開加載對話框，加載lockdwg.vlx。

2、輸入unlockdwg命令，回車，會確認是否已備份文件，輸入Y后回車，你的圖紙就會被炸開了。

下載地址：http://pan.baidu.com/s/1c0bGiru

我試過這個插件是可用的，但是不是能分解所有類似的匿名的多重插入塊我就不知道了。

當然，之所以有人用多重插入塊和匿名塊的形式來處理圖紙，就是希望圖紙發給其他人后，其他人可以看、可以打印，但不能被修改和編輯。所以是同事或朋友發給我們這樣的圖紙，最好不要去處理，如果非要用這張圖，可以向同事或朋友要原圖。

CAD為什么有些普通圖塊不能分解？怎樣才能重新分解這些圖塊？

cad圖塊無法分解怎么辦？

為什么CAD圖塊分解后會變，如圖形消失、多出圖形等？

以上技巧只適用于AutoCAD及浩辰CAD等類似的CAD軟件。
