摘要：

打開、新建和保存是一個軟件的基本操作，不用介紹大家也應該會。本文主要借這些操作給大家介紹一下CAD的文件以及新建時一些選項的作用。

打開、保存、新建文件是CAD的基礎操作，我們可以打開之前保存的文件繼續編輯，也可以打開別人保存的文件進行學習或借用圖形，在繪圖過程中我們可以隨時保存畫圖的成果。CAD軟件的這些功能跟其他常用WINDOWS軟件的功能是類似的，不僅可以點取相應的菜單項或按鈕來調用這些功能，連快捷鍵也是相同，打開文件是CTRL+O，保存文件是CTRL+S，新建文件是CTRL+N。這些不用教大家就會，下面主要介紹CAD跟其他軟件不一樣的地方。

• 新建文件

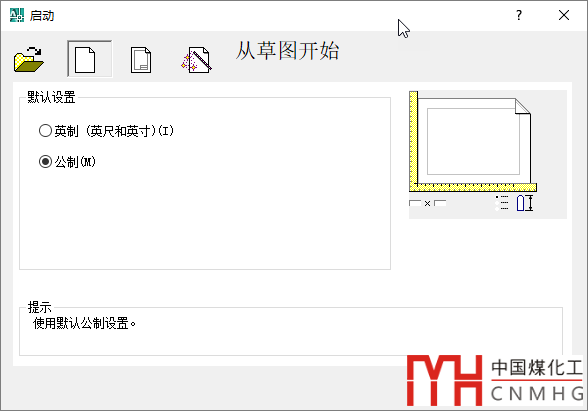

當啟動CAD的時候，低版本的CAD軟件會彈出“啟動”對話框，會引導我們新建一個文件Drawing1，如下圖所示。

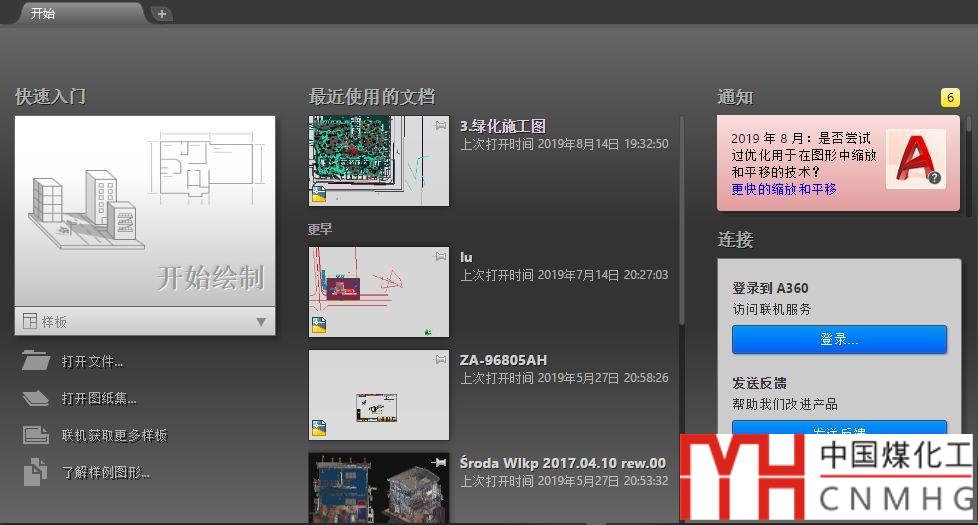

而高版本會默認會顯示一個開始頁面，如果我們想新畫一張圖，可以選擇新建文件。

當新建文件的時候會彈出一個“選擇樣板”對話框，可以選擇一個樣板（模板）文件來新建文件。在WORD或EXCEL中新建文件時也會讓我們選擇模板，CAD的樣板也類似。

下面我們就結合新建文件的操作簡單介紹一下模板文件。

在頂部的快速訪問工具欄單擊“新建”按鈕，或者使用快捷鍵CTRL+N，新建一張圖紙，軟件會彈出一個對話框。

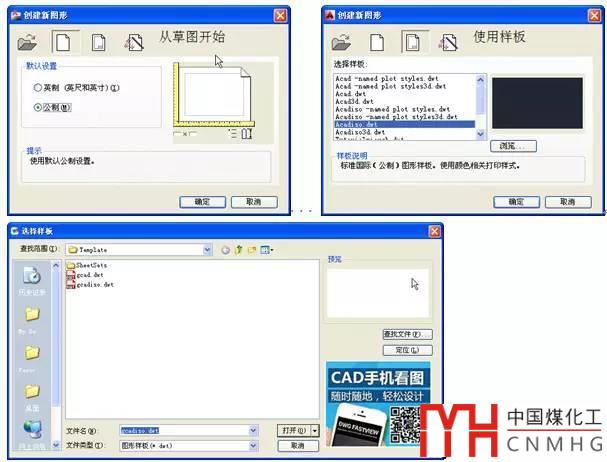

CAD不同版本彈出的對話框不太一樣，有的彈出的是“創建新圖形”對話框。有的直接彈出“選擇樣板”對話框，即使同樣是“創建新圖形”對話框，顯示的內容也不完全相同，如下圖所示。

其實無論對話框顯示成什么樣式，目的就是選擇一個樣板（模板）來生成新文件，這個樣板文件的擴展名就是*.dwt。AutoCAD最常用的模板文件有兩個：acad.dwt和acadiso.dwt，一個是英制的，一個是公制的。如果你的CAD版本彈出的對話框讓你選擇公制和英制，其實就是讓你在這兩個文件中選一個。浩辰CAD只提供了英制和公制的兩個基本模板：gcad.dwt和gadiso.dwt。AutoCAD還提供了其他很多模板，這些模板中有些是帶圖框的，但因?yàn)槎际怯⑽牡?，我們基本也用不上。?duì)于我們來說，如果不繪制英制圖紙的話，彈出上述對話框中，就點“確定”或“打開”就行了。

樣板文件和標準的圖紙文件沒什么區別，只是擴展名不同罷了，等我們熟悉CAD后，我們可以根據需要保存添加自己的樣板，將不用的樣板刪除。

• 打開文件

1、單擊頂部快速訪問工具欄中的“打開文件”圖標。還可以使用CTRL+O快捷鍵，會彈出“選擇文件”對話框。

2、這是一個標準的打開文件對話框，找到圖紙文件所在的目錄，選擇要打開的文件，單擊“打開”按鈕，就可以將圖紙打開。

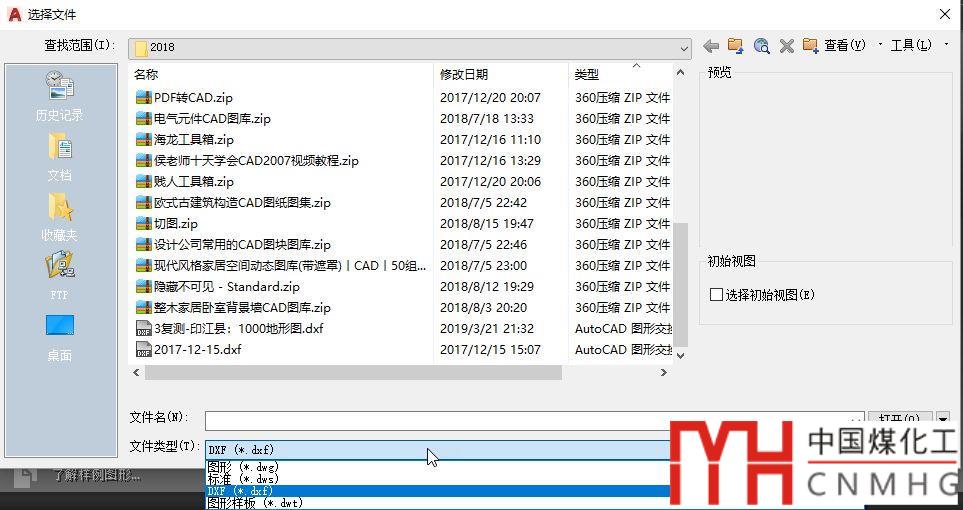

從對話框中我們可以看到CAD圖紙文件的擴展名是*.dwg（drawing的簡寫），CAD圖紙還有一種常用的格式我們必須知道，那就是*.dxf，因?yàn)槲覀儚木W(wǎng)上下載的或別人傳給我們的可能就是DXF文件。因?yàn)閷?duì)話框默認的文件類型是DWG，DXF文件是不會顯示到文件列表中的。我們需要將文件類型設置為DXF，才能在列表中看到DXF文件，如下圖所示。

*.DWT樣板文件上面我們已經介紹了，這里面還有一種標準（*.dws）文件，這個用得比較少，可以暫時不用管。

• 保存文件

畫完圖或畫圖過程中都可以保存文件。因?yàn)樾陆▓D紙的時候，圖紙的默認名字為drawingXX.dwg，圖紙?jiān)诘谝淮伪４鏁r(shí)，會彈出“圖形另存為”對話框，目的就是讓我們給圖紙起一個名字。如果圖紙之前保存過，點保存或按CTRL+S的話會直接覆蓋保存，不再?gòu)棾鰧?duì)話框。已保存的圖紙也可以另存為新的文件名。保存文件的操作就不多介紹了，我們主要看看圖紙另存為對話框，如下圖所示。

可保存文件類型跟打開圖紙的文件類型是相同的，只是DWG和DXF文件可以選擇不同的版本。

這個其實也很好理解，我們平時在保存WORD或EXCEL文檔時，為了能用低版本軟件的人能正常打開，也會保存成低版本，在CAD里也一樣。CAD每年一個版本，還好文件格式不是每年都變，而差不多每3年一變，要不然這個列表就太長了。

高版本CAD可以打開低版本DWG文件，低版本CAD無法打開高版本DWG文件。

如果我們只是自己畫圖的話，可以完全不理會版本，直接取完文件名點保存就可以了。如果我們需要把圖紙傳給其他人，就需要根據對方使用的CAD版本來選擇保存的版本了。AutoCAD的版本和DWG版本對應關系如下：

AutoCAD 2004-2006 DWG 2004

AutoCAD 2007-2009DWG 2007

AutoCAD 2010-2012DWG 2010

AutoCAD 2013-2017DWG 2013

AutoCAD 2018-2020 DWG 2018

總結：

新建、打開和保存文件的操作沒有技巧可言，上面只是結合操作讓大家對CAD的文件類型和版本有所了解。
