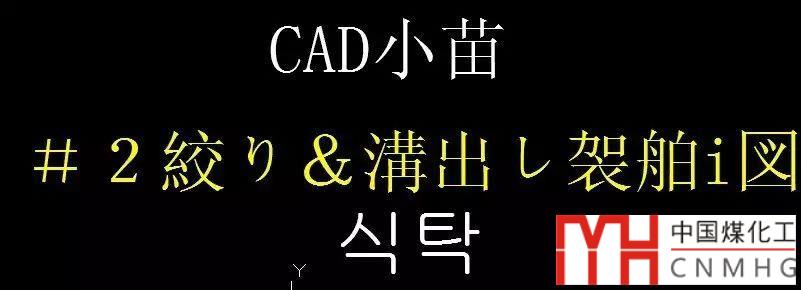

之前介紹過當圖紙打開文字顯示為問號或不顯示的解決方法，文字顯示為問號或者不顯示通常是缺少字體或者字體中缺少字符導致的。但有時圖中明明設置了字體，但是文字還是會顯示亂碼，如下圖所示。

網友遇到了這個問題后，嘗試將下載的上千種字體都拷貝到CAD的FONTS目錄下，結果也沒有解決問題。這到底是什么原因呢？怎么解決呢?

一、文字編碼錯誤

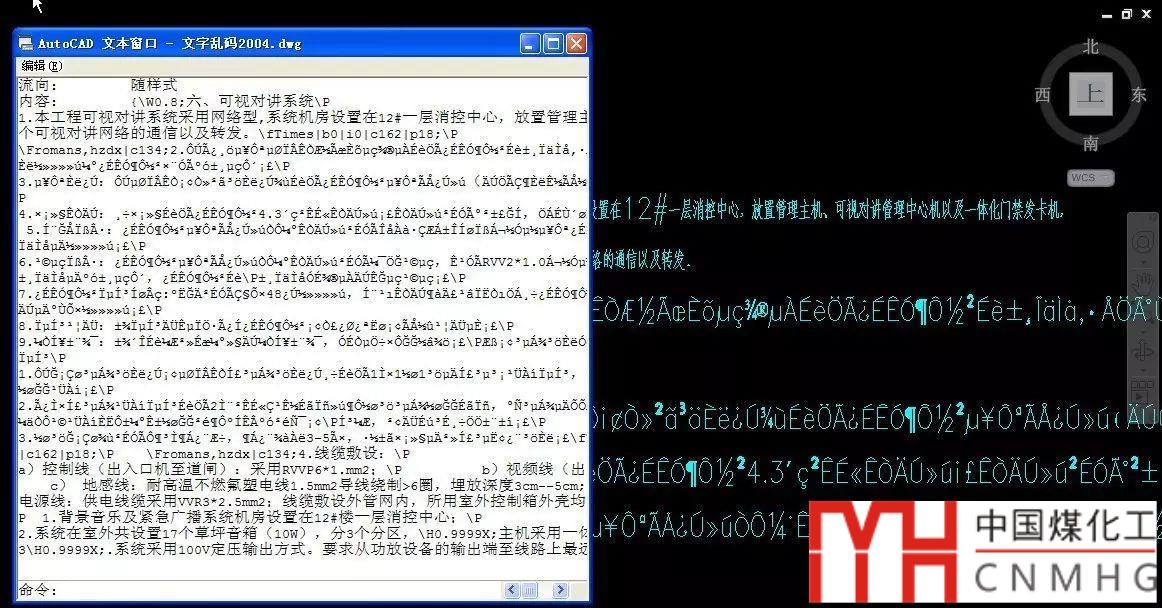

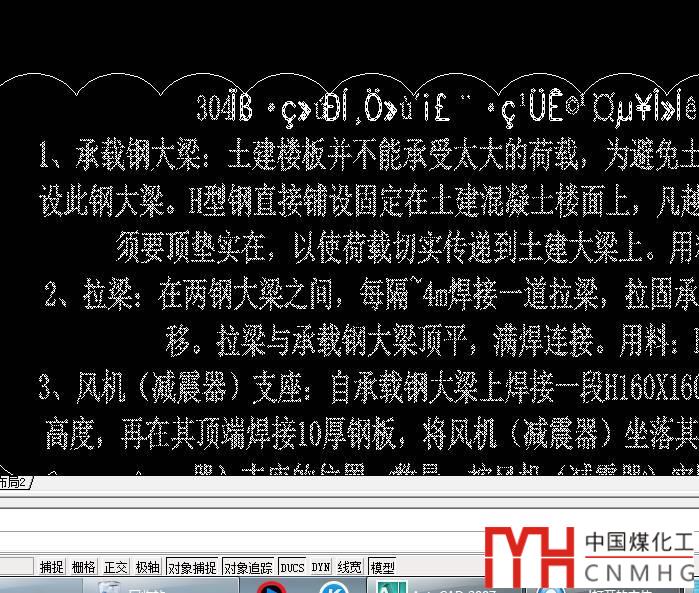

從上面的截圖看，同一個多行文字中大部分文字都可以正常顯示，但只有上面一部分顯示為亂碼，顯然這不是字體的問題。我找到了一張類似的圖紙，我們用查詢LI命令看看文字的內容變成了什么樣子，如下圖所示。

可以看到這段文字的前面和后面都是中文，中間一段即使在查詢的文本窗口中也顯示為亂碼，也就是說這些文字的編碼已經錯誤，CAD已經無法正常識別了。我們換個低版本，如2004打開圖紙并查看一下一下文字內容，看到的會不一樣，如下圖所示。

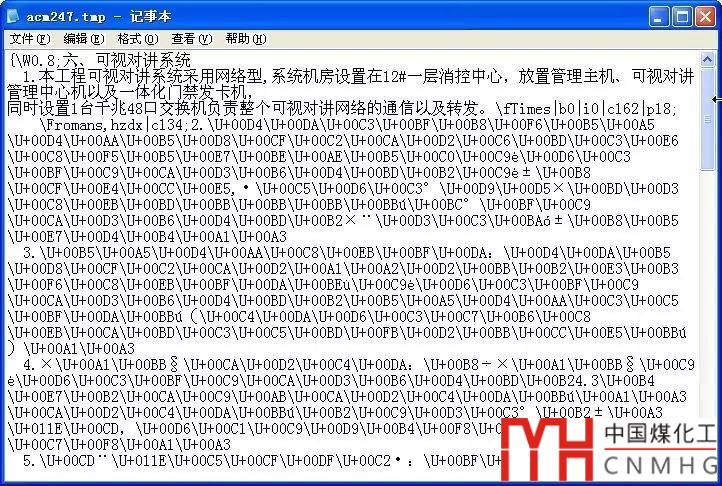

我們可以看到了中間的文字都變成了U+XXXX的編碼，也就是文字的UNICODE編碼。

在CAD低版本是不支持UNICODE的，而2007以上版本是支持UNICODE。UNICODE又稱為萬國碼，就是為了用同一套編碼標準顯示各種不同的語言，解決不同語言環境下的亂碼問題。非UNICODE編碼下為了顯示各種不同的語言，各語種都制定了自己的編碼標準（如簡中g(shù)bk，繁中big5，日文shift-js等），導致了在某個編碼環境下編寫的文本放到另一個編碼環境下會亂碼，影響交流。當在CAD高版本打開低版本的圖紙時，文字編碼都會進行轉換，有時這種轉換可能會導致編碼錯誤，從而出現類似這種圖紙中的亂碼現象。如果圖紙保存后再打開出現了亂碼，基本上沒有辦法處理了，只能嘗試用低版本的CAD打開看一下能不能正常了。如果對文字編碼非常了解，可以嘗試手動修改編碼來進行修復，但也不是所有圖紙都能成功。遇到這種情況，如果無法找到可正常顯示文字的的CAD或圖紙版本的話，也不要花太多時間了，重新輸入吧，或者從其他顯示正常的圖中復制這些文字吧。

二、圖紙文件代碼頁錯誤

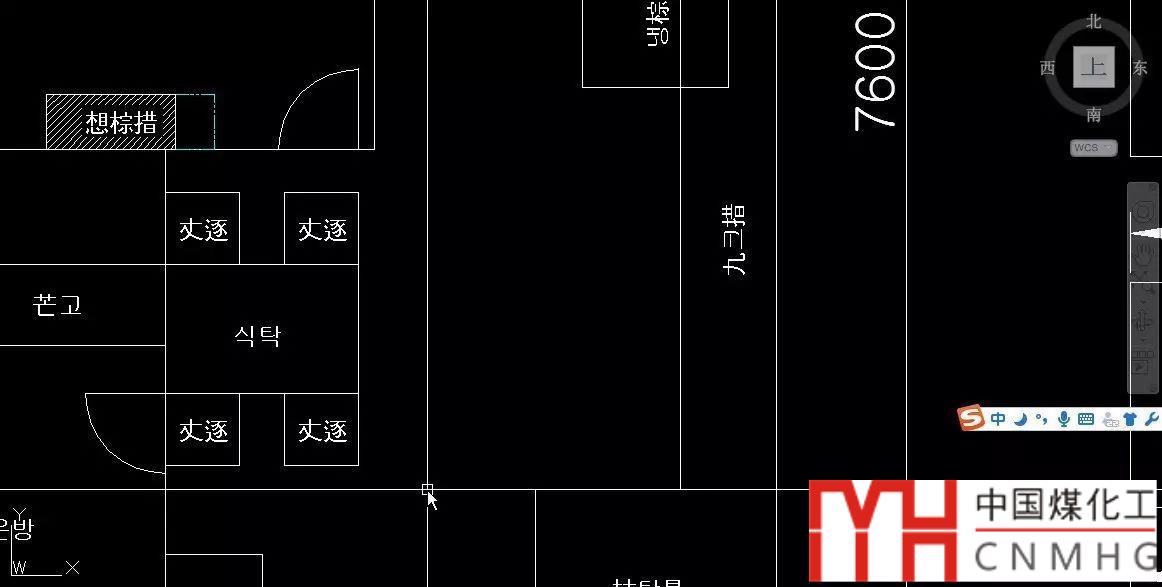

CAD的圖紙文件都有一個語言代碼頁，如中文的代碼頁是ANSI_936。如果文件的代碼頁是ANSI_936，圖中的文字會默認會按中文來識別，但在這樣的圖紙中如果使用日文或韓文字體，在識別這些文字對象時會按對應的語言進行識別，也就是說在中文圖紙中也可以寫日文或韓文，如下圖所示。

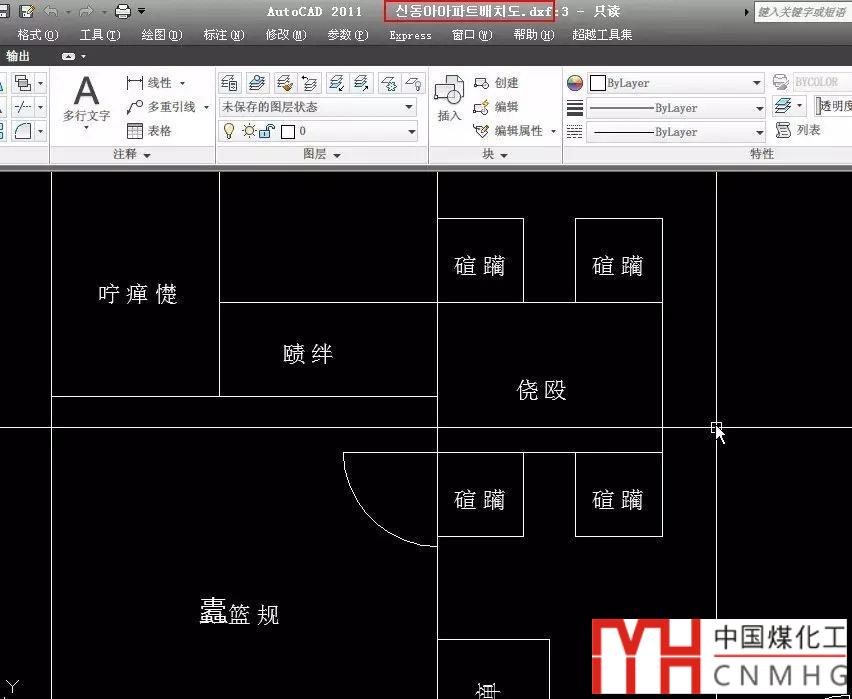

但假如本身是一張中文圖紙被保存成了英文的代碼頁，或者本來是一張韓文圖紙被保存成了中文代碼頁，則可能出現亂碼，如下圖所示。

從文件名看是一張韓文圖紙，但文字顯示的全部是中文，雖然不是亂碼，但不可讀。假如中文圖紙被保存成了英文的代碼頁，則會看上去是明顯的亂碼。

怎么看圖紙的代碼頁呢？

在命令行輸入dwgcodepage回車，可以看到當前圖紙的代碼頁，如下圖所示。

可以看到這個值是只讀的，這個代碼頁無法用命令修改。但一些圖紙被修改的原因可能師因?yàn)橛貌煌Z言的操作系統和CAD版本保存過，具體原因不詳。

如何修改圖紙的代碼頁呢？

要修改圖紙的代碼頁，我們首先要對不同語言對應的代碼頁有所了解，網上可以查到各語言的ANSI代碼頁，大家感興趣的話可以去搜一下。中文的代碼頁師ANSI_936、繁體是ANSI_950、日文是ANSI_932、韓文是ANSI_949等等。

當文件出現亂碼的時候可以檢查一下當前圖紙的代碼頁，但這個也不太好判斷是否是代碼頁錯誤。如果能確定是代碼頁錯誤，網上好像可以找到代碼頁轉換工具，沒試過，不知道好不好用。比如上面截圖中的圖紙明顯是韓文圖紙，但代碼頁變成了中文，就需要將代碼頁改成ANSI_949，下面介紹一種手動修改的方法。

1、首先將圖紙另存為2004版的DXF文件。

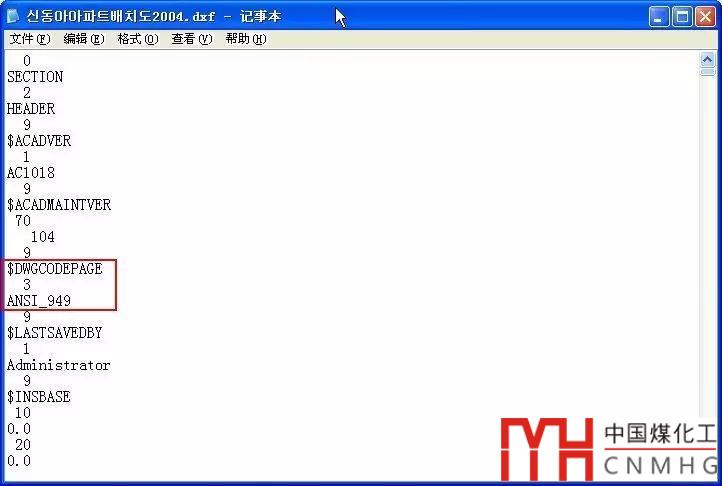

2、用記事本打開DXF文件，找到ANSI__936，改成ANSI_949，如下圖所示。

3、保存修改后的DXF文件，再用CAD打開，可以看到文字顯示正常了，如下圖所示。

雖然我不知道對不對，但至少看得出來是韓文了。

第一種亂碼的情況還是比較多見的，但沒有什么好的解決辦法；第二種情況雖然有解決方法，但估計大家一般不會遇到。

如果打開舊版本的圖紙出現亂碼后用不同版本打開都不行，那就盡快想別的辦法吧！之前發現的有亂碼的圖紙多是低版本圖紙，如果你現在使用的CAD版本高于2007，建議不要保存成2004或2000版，如果經常保存成低版本而在高版本編輯，文字編碼反復進行轉換，出錯的幾率就會變大。低版本圖紙中還經常遇到的是字體識別錯誤，那種問題還比較好辦，打開文字樣式對話框重新設置一下字體就好了。

雖然上述問題大多數人不會遇到，但一旦遇到確實很頭疼，能解決的問題就想辦法解決，無法解決的問題我們就盡快用其他方式去處理，有時重新寫文字或畫圖可能比糾纏在這個問題上花費的時間更少。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
