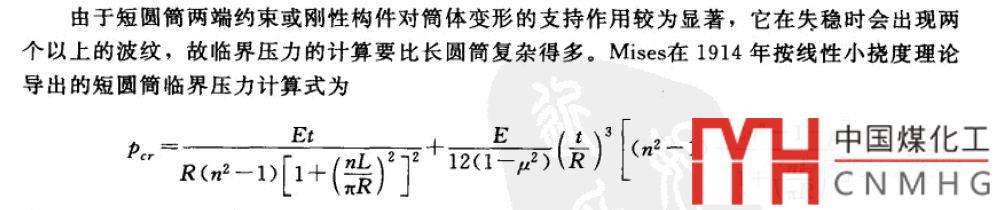

受均布周向外壓的短圓筒的臨界壓力，有：

長、短圓筒的臨界長度Lcr=1.17*Do*Sqrt(Do/t)，計算長度小于Lcr的即為短圓筒。

我們的計算實例為Do=20mm，t=1mm，L=100mm。即Do/t=20，L/Do=5，Lcr=523。按上述Mises公式，Pcr=70.33MPa。

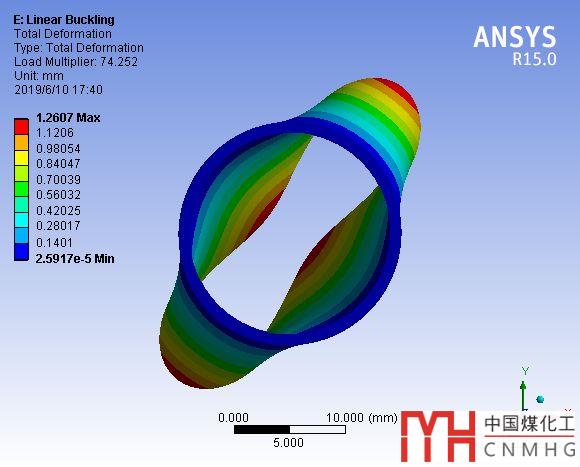

而ANSYS Workbench線性屈曲分析得到的失穩臨界壓力為74.252MPa，見下面截圖右下角。對于我們的模型，數值解和理論解的誤差在6%左右。

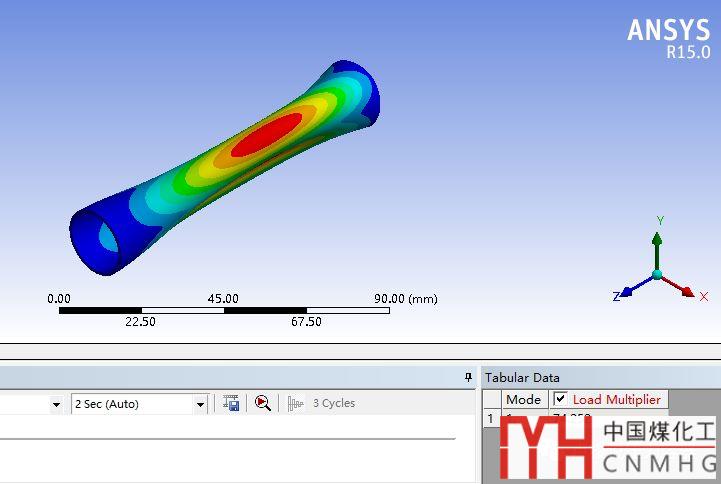

失穩波形數為2，如下圖所示。

今天我們只是做個練習，重點是給大家推薦兩個參考文獻，雖然外壓容器的屈曲分析不難，但Workbench的教程好像不太好找，容易讓我等這樣的入門者犯難。推薦一本較早的書，文獻[1]，里面的第六章是經典的例子。而關于ANSYS數值解與Mises等理論解的誤差分析，可參考文獻[2]。

參考文獻：

[1]許京荊.ANSYS 13.0 Workbench數值模擬技術[M].北京:中國水利水電出版社,2012（即著名的萬水ANSYS技術叢書）

[2]劉文濤.外壓標準設計曲線及有限元應用的研究[D].杭州:浙江工業大學, 2012（CNKI的CAJ格式）
