CAD和WORD等其他軟件一樣，誤操作后可以通過“撤銷”來取消剛進行的操作，Windows軟件的常規操作也適用于CAD，比如:

• 在工具欄點“撤銷”按鈕

• 按CTRL+Z

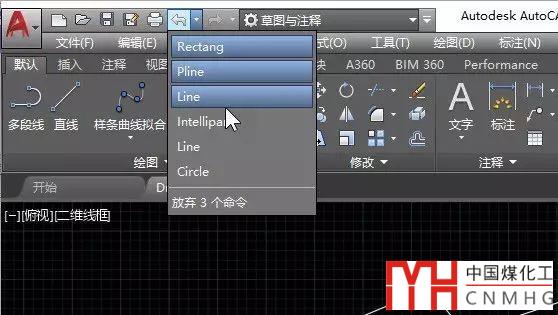

• 點“撤銷”按鈕后的下拉箭頭，可以選擇回退到哪一步，如下圖所示：

除了圖標按鈕和快捷鍵外，CAD還提供了一些用于撤銷操作的命令，比如UNDO、U等，下面就將撤銷操作相關的命令簡單介紹一下。

UNDO和U

在命令行輸入U(xiǎn)和UNDO，都可以撤銷操作步驟。輸入U(xiǎn)命令后回車，每次會撤銷一步操作，利用UNDO命令，可以一次性回退多步，并可以通過設置開始、結束將多個命令組合到一起UNDO，還可以設置標記、合并選項等。

很多人認為，U就是UNDO的快捷鍵，跟L是LINE的快捷鍵一樣，實際并不是如此。輸入L和輸入LINE回車后，命令行的提示是一樣的，而輸入U(xiǎn)和輸入U(xiǎn)NDO后回車，命令行的選項并不相同，因此U并不單純是UNDO的快捷鍵。U相當于輸入U(xiǎn)NDO命令后回車后輸入了“1”選項，也就是單步的UNDO。

U顯然更加方便，輸入少，而且不用輸入選項。由于CAD回車或按空格就可以重復命令，在輸入U(xiǎn)后，不停按空格就可以不?；赝肆耍浅７奖?。而且繪圖過程中通常發現錯誤會立即回退，很少有人記得需要回退幾步，更很少有人會在其中做標記了，在日常繪圖中大家通常會用U，而UNDO用得比較少。當然也人習慣用快捷鍵CTRL+Z，按一次就會回退一步。

UNDO命令的選項如下：

輸入要放棄的操作數目或 [自動(A)/控制(C)/開始(BE)/結束(E)/標記(M)/后退(B)] <1>:

默認選項是1，也就是直接回車跟U一樣。我也可以直接輸入其他數字，一次性回退多步。、

控制C參數

如果輸入C，回車，還提供了多個控制選項如下圖所示。

如果控制選項被設置成無N，U命令將被禁用，無法撤銷操作了。之前有不少網友遇到過這樣的問題，原因是自動加載了一些插件，插件沒有正常運行導致U命令被禁用，就需要用UNDO命令的控制參數重新將U打開。

為什么U或CTRL+Z無法撤銷操作？

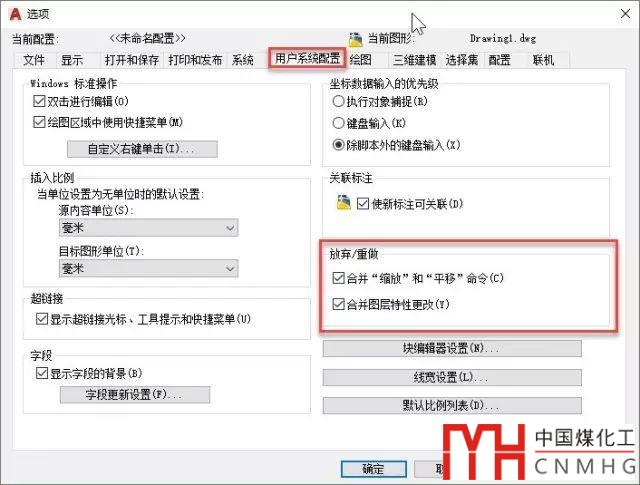

合并（C）是將連續的縮放和平移操作合并成一次撤銷，圖層(L)是將連續的圖層操作合并成一次操作進行撤銷。在AUTOCAD中這兩種操作默認都是合并，大多數人并不知道在UNDO命令中可以設置，不過在AUTOCAD的選項（OP）對話框中提供了選項設置，如下圖所示。

UNDO的開始、結束、標記等這些選項，設計人員很少使用，那這些選項什么時候會用到呢？這些選項應該主要是二次開發的程序中，比如在程序中設置好參數后，程序批量繪制很多條線來生成一個設備或零件，此時UNDO，當然不希望一條線一條線的回退，肯定希望一次將整個操作都取消，此時就可以利用UNDO的這些參數來進行控制了。

如果你感興趣的話，不妨自己試試這些選項。

---提示：下面是廣告---

CAD中撤銷操作的各種命令和參數

除了這些常規的命令，CAD還根據一些特定的需要設置了一些特殊的撤銷命令，例如恢復被刪除對象的OOPS，恢復到上一圖層狀態的LAYERP。在一些繪圖和編輯命令中也提供U選項，可以撤銷上一步的操作，例如取消直線剛定位的端點，取消剛復制的對象等。

下面將在CAD中撤銷操作的方法總結一下：

• 在工具欄單擊“撤銷”按鈕，撤銷一步操作

• 按CTRL+Z ，撤銷一步操作

• 輸入U(xiǎn)命令，回車，撤銷一步操作

• 點“撤銷”按鈕后的下拉箭頭，在下拉列表中可一次性行撤銷多步操作

• 輸入U(xiǎn)NDO命令，回車，可以通過輸入數目撤銷多步操作，可以設置開始、結束、標記等選項來定制撤銷操作。

• 輸入OOPS命令，回車，可以恢復剛被刪除的對象，不撤銷其他操作.

• 輸入LAYERP命令后回車或在工具欄、面板中單擊上一圖層按鈕，可以恢復上一次的圖層狀態，不撤銷其他操作，前提是LAYERPMODE是打開狀態（低版本默認不是打開的，如果在使用上一圖層時提示需要設置LAYERPMODE，這需要先輸入LAYERPMODE回車，輸入1，回車，上一圖層狀態才可以起作用。高版本CAD中LAYERPMODE默認是打開。

• 在繪制直線、多段線、樣條線，執行復制、偏移等需要多步操作的繪圖和編輯命令時，輸入U(xiǎn)，回車，可撤銷剛剛定位點或生成的圖形。

也許還有其他

以上技巧適用于AutoCAD及浩辰CAD等類似的CAD軟件。
