這方面的文章很久之前就發過，不過CAD高版本設置和操作有一些變化，而且有網友因?yàn)樵诒砀裰袕?fù)制帶斜杠的文字自動變成分?jǐn)?shù)后半天沒找到自動堆疊的設置，所以把冷飯?jiān)倌贸鰜沓匆幌隆?/p>

什么是堆疊？

堆疊文字就是需要上下排列的文字，比如上下標，或者分?jǐn)?shù)、公式等。

如果要輸入平方、立方這樣的上下標，或者要輸入分?jǐn)?shù)，可以利用CAD多行文字的堆疊功能，也就是多行文字編輯器對話框中b/a的按鈕。

堆疊符號有三種設置，分別是“^”，“/”和“#”，在文字前后加上一個類似符號，然后將此符號和文字一起選中后點堆疊按鈕，就可以寫出上下標和分?jǐn)?shù)的效果。

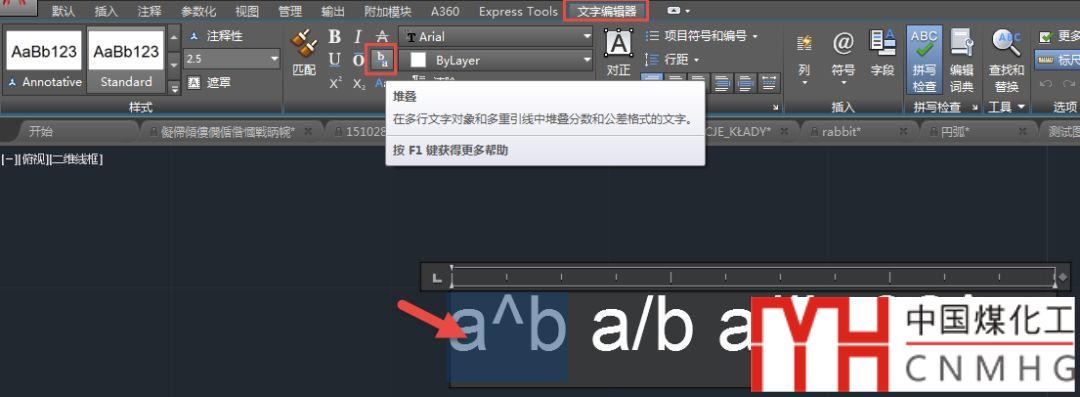

例如你輸入“2^”，選中這兩個字符后點堆疊按鈕后就可以得到平方的效果。如果輸入“^2”，選中這兩個字符后點堆疊按鈕后就可以得到下標的效果。如果輸入“2^3”，選中這三個字符后點堆疊按鈕，就會出現2在上3在下的效果。如果想輸入3的平方，需要輸入”32^”，然后只能選中“2^”進行堆疊處理。其他兩個堆疊符號可以生成帶斜線或帶橫線的分?jǐn)?shù)，自己可以試試。如下圖所示：

低版本會彈出多行文字編輯器的工具欄，跟高版本面板的功能類似，按鈕的圖標是一樣的。

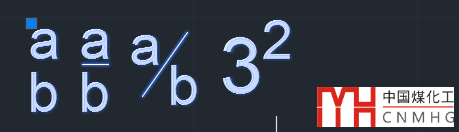

堆疊后的效果如下圖所示：

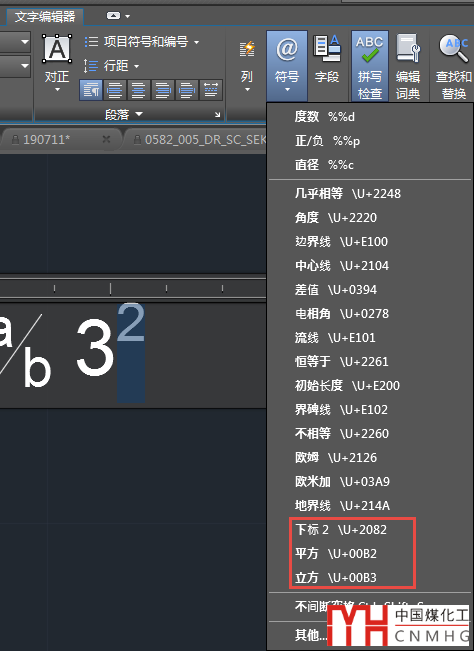

如果輸入公差，堆疊文字顯然是最好的選擇，如果只是單純的平方、立方，用堆疊輸入就比較麻煩了。平方和立方還有更簡單的輸入方法，在多行文字編輯器中右鍵，在右鍵菜單的“符號”列表中可以找到平方、立方等很多符號，直接從列表中選取就好了，如下圖所示。

如果你能記得這些符號的編碼的話，在多行文字編輯器里直接輸入u+00B2和u+00B3也可以。如果你選中的字體是宋體這種操作系統自帶的TTF字體的話，在單行文字中也可以直接輸入編碼。

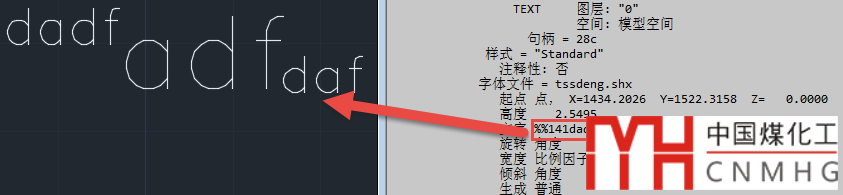

有些SHX字體可以通過控制碼在單行文字中輸入%%u(下劃線)、%%d(度數)、%%c（直徑）、%131（鋼筋符號）等等，有些字體里也支持輸入上下標，比如說大家比較常用的tssdeng.shx字體中輸入%%141就是表示后面的字符將變成上標，直到輸入%%141結束，輸入%%142就可以開始輸入下標，如下圖所示。

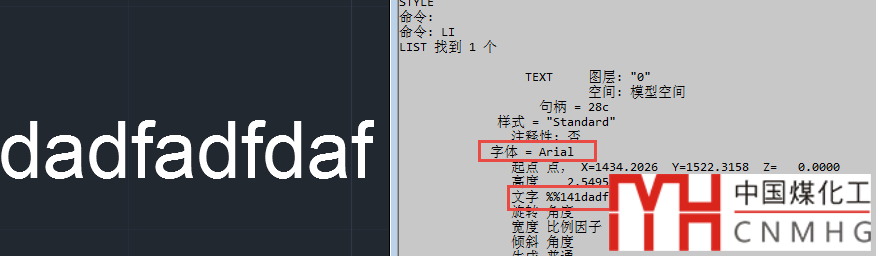

如果換成其他字體，上下標的效果就會消失。

要在單行文字輸入上小標及一些特殊字符，就必須知道字體中不同代碼對應的效果，如果搜不到相關說明，只能一個一個的試了。

單行文字雖然可以支持上下標，但想要做出上下堆疊的效果，只能分開成幾個文字來寫了。

堆疊特性的設置

CAD很早就提供了堆疊的功能，但每次堆疊完都要選中文字，然后點堆疊按鈕，于是高版本提供了堆疊特性的設置，而且還可以設置由CAD自動判斷處理堆疊。

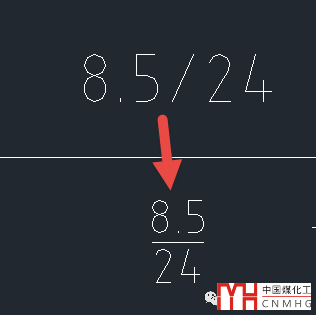

不過這種自動處理有時會帶來麻煩，比如在表格復制的時候，本來文字就是兩個用斜杠分開的兩個并列數值，例如650/450、8.5/24等，結果在表格中復制后，因?yàn)樽詣?dòng)堆疊變成了分?jǐn)?shù)，如下圖所示。

他想關掉自動堆疊的效果，讓文字保持原來的效果，這個設置在哪兒呢？

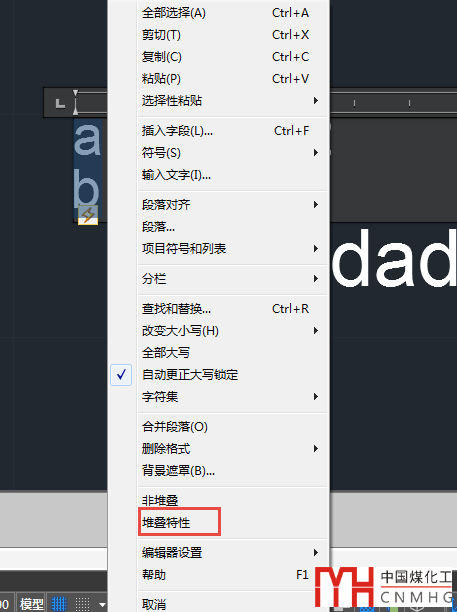

其實很簡單，選中一個已設置堆疊的文字，右鍵，在右鍵菜單中就可以找到“堆疊特性”，如下圖所示。

選擇選項會彈出對話框，選項后面按道理應該像上面的“背景遮罩”一樣帶一個省略號。

CAD高版本還提供了更快捷的設置，選中堆疊文字后，會出現一個閃電的圖標，點擊此圖標，也會彈出堆疊設置相關的菜單，如下圖所示。

在這個菜單里，可以切換成另外兩種堆疊方式，也可以將文字設置成非堆疊（就不用去點面板中的堆疊按鈕了），也可以點堆疊特性打開堆疊對話框，如下圖所示。

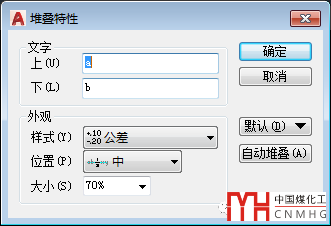

在這個對話框中可以修改堆疊的文字，設置堆疊的樣式、堆疊線的位置，和堆疊文字相對其他文字的大小比例。而“自動堆疊”設置也藏在這里，單擊“自動堆疊”按鈕，會彈出自動堆疊的設置，可以啟動自動堆疊和自動堆疊時文字的處理方式，如下圖所示。

這些選項的意思一目了然，也就不用多介紹了。

以上技巧適用于AUTOCAD和浩辰CAD等同類軟件，但不同版本可能支持的功能不完全一樣。
