這篇文章將教大家繪制標簽居中的Heatmap圖。

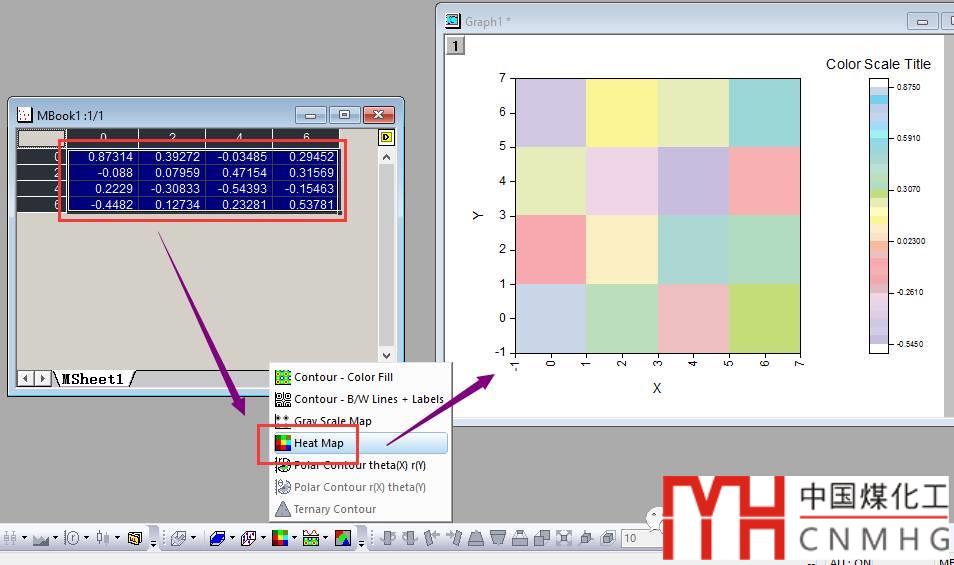

1. 首先繪制Heatmap圖，可以調整Colormap的類型【點我打開顏色設置的方法】。

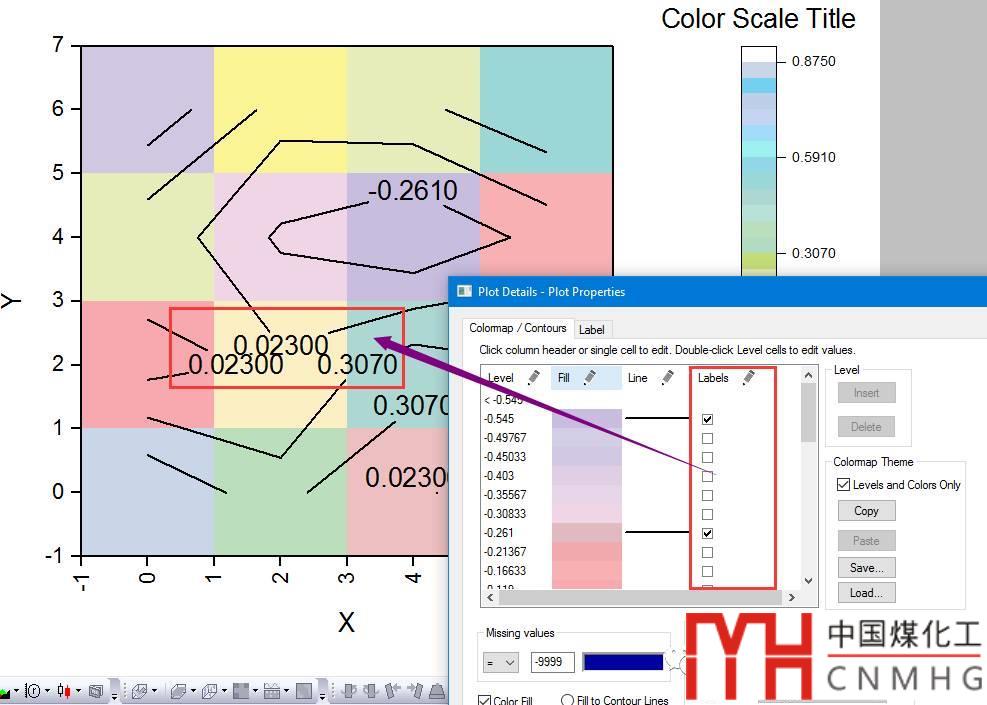

2. 如果使用上篇文章的方法顯示標簽，怎么也不能調整到Heatmap圖中“方格“的中間。



3. 【關鍵步驟：數據變換！】將Matrix格式的數據變換成XYZ類型數據。

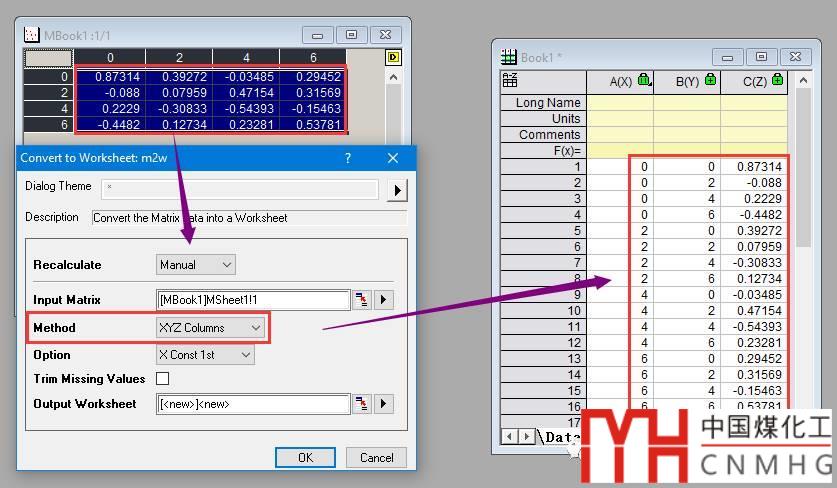

   1. 選擇Matrix->Convert to Worksheet





   2. Method選為XYZ Columns，其他項為默認。



4. 繪制Scatter圖。

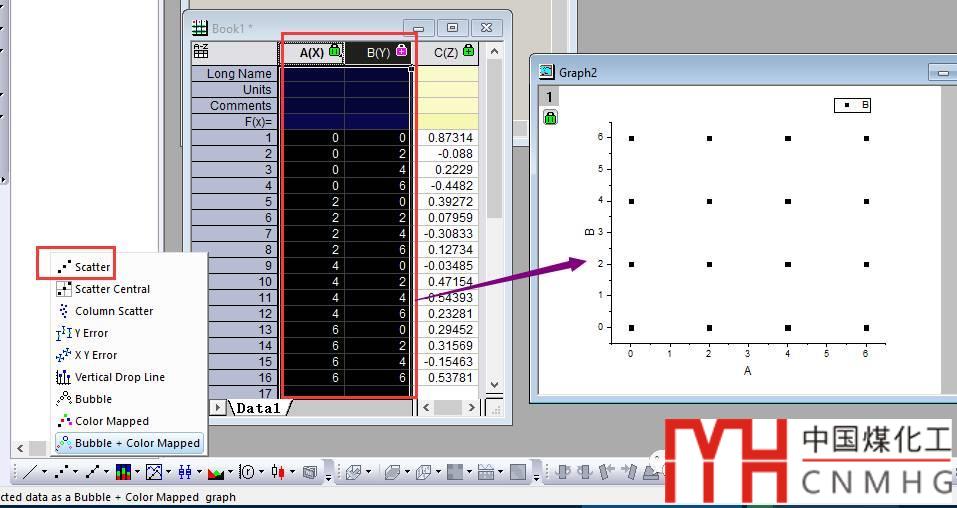

   1. 使用轉換得到的XYZ數據，選擇前兩列XY，繪制Scatter圖

   2.



   3. 【關鍵步驟】將Scatter的大小設為0

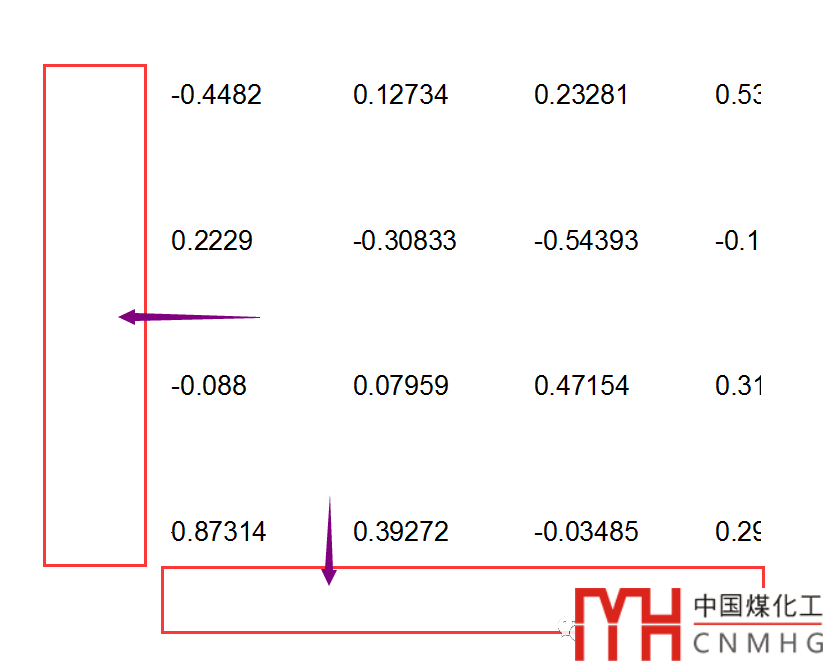

   4. 【關鍵步驟】顯示標簽，其中標簽的來源為Col(C)，即原來Matrix的數值





   5. 刪除Scatter圖的坐標軸、Legend等內容。

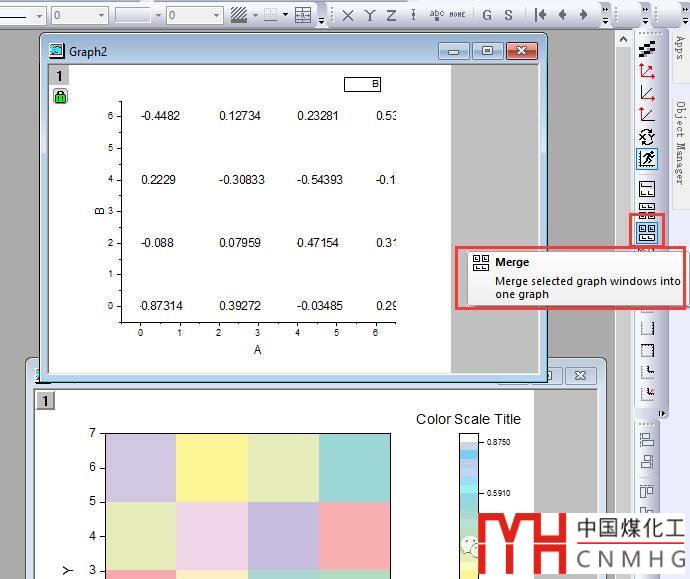

5. 【最關鍵步驟】將繪制好的Scatter圖和Heatmap圖Merge起來。



   1. Merge時選為1行1列





   2. 設置Scatter圖的坐標與Heatmap圖的坐標相Link

   3.



   4. 設置標簽的位置與格式：通過調整Horizontal Offset值，調整標簽的位置，使其在Heatmap圖中方格的中間；設置Numeric Display Format來控制標簽的數據格式，比如保留兩位小數，或者使用科學計數法等。

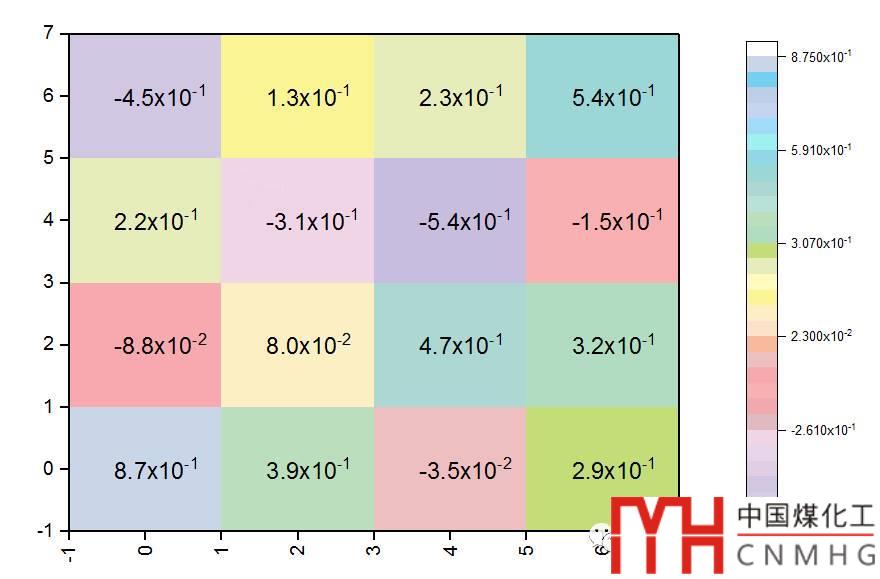

6. 完成標簽居中的Heatmap圖的繪制！



所用軟件：OriginLab OriginPro 2017 @Windows 10 pro。點擊左下角“閱讀原文”下載源文件。
