Origin(Pro)：組合圖形進階教程

時間：2020-08-06 來源：數據繪圖瀏覽：

這個同學手繪了這幅看起來挺復雜的組合圖形，而且加上了圖注，那么Origin中是否可以實現呢？答案是可以的。

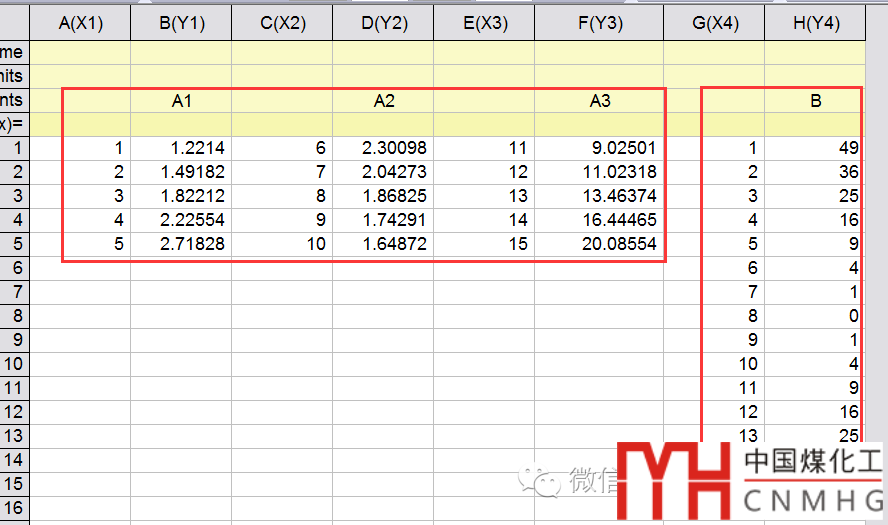

首先是數據格式的設計（特殊類型的圖形，必然需要特殊格式的數據結構），前面三組為Stacked三個圖形，后面一組為外圍大圖的數據。

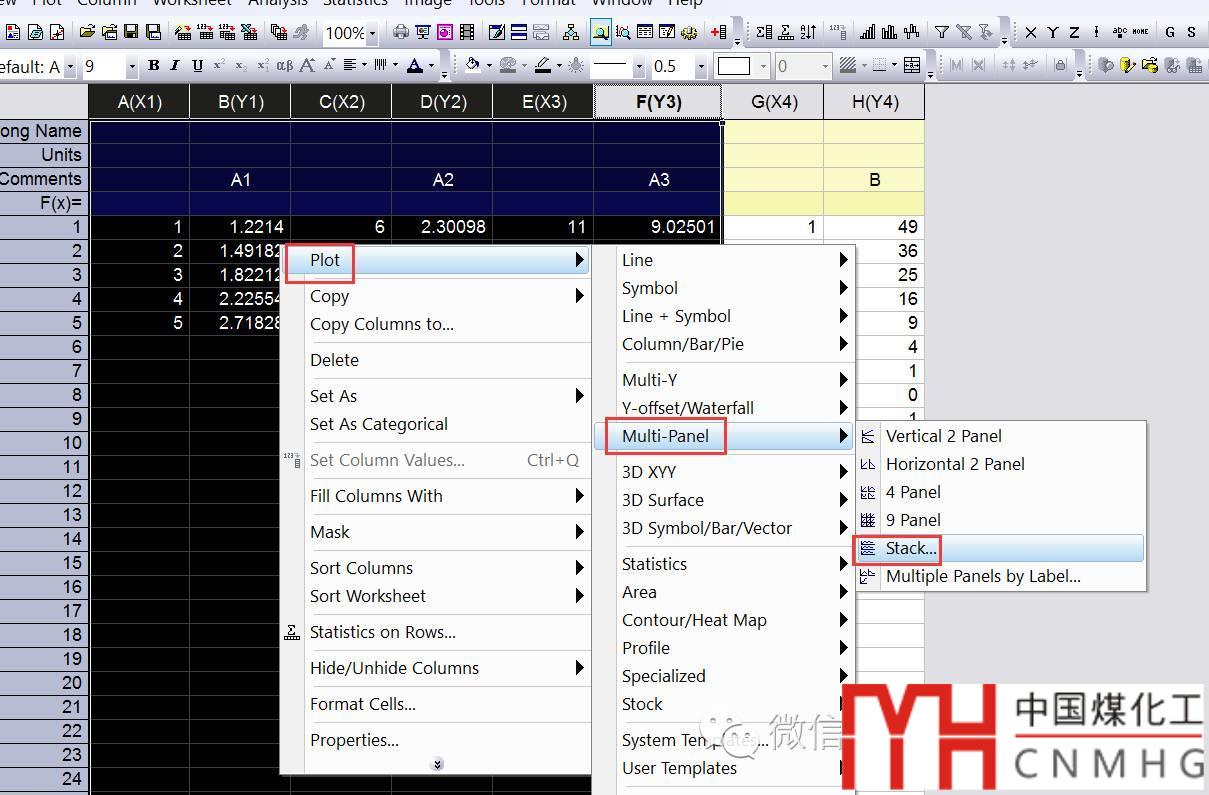

選擇前三組數據，繪制Stack圖

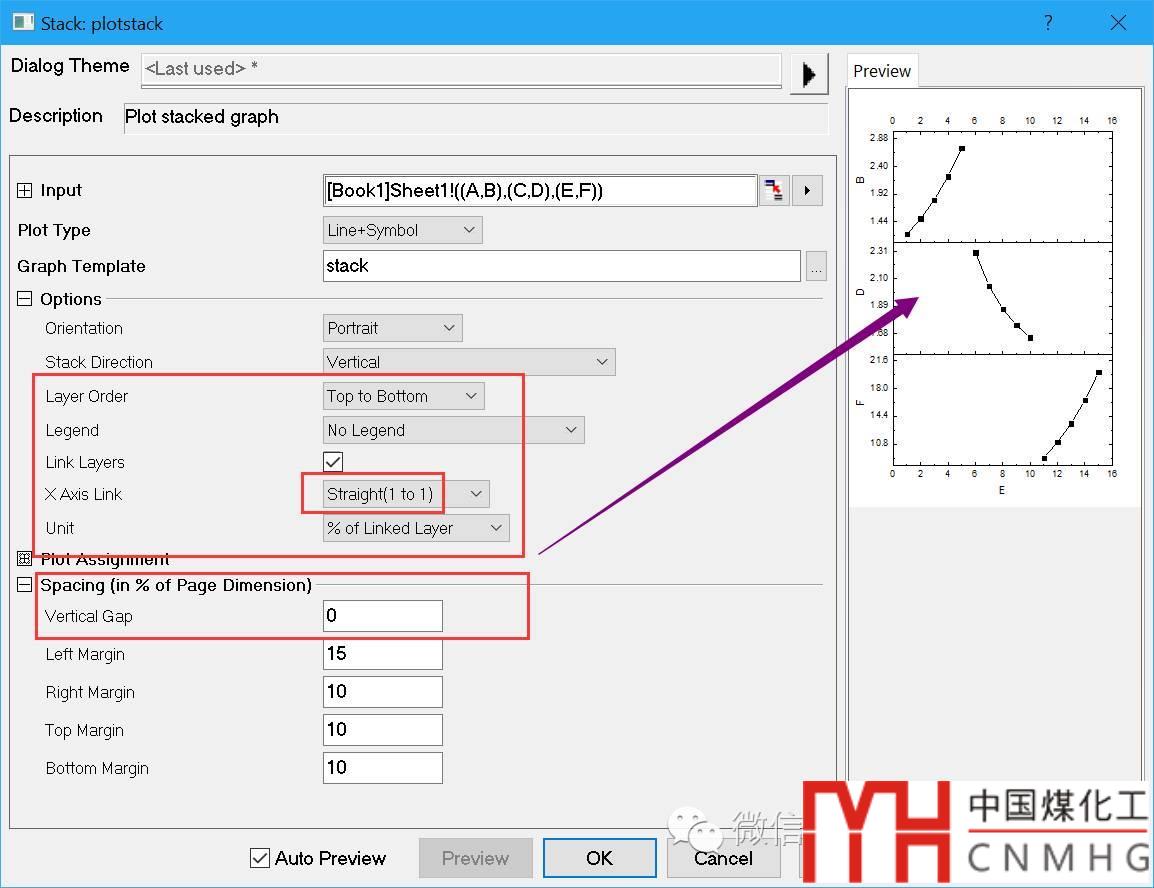

1. 設置Merge的選項，將X Aixs Link設為Straight(1 to 1)，Spacing中Vertical設為0

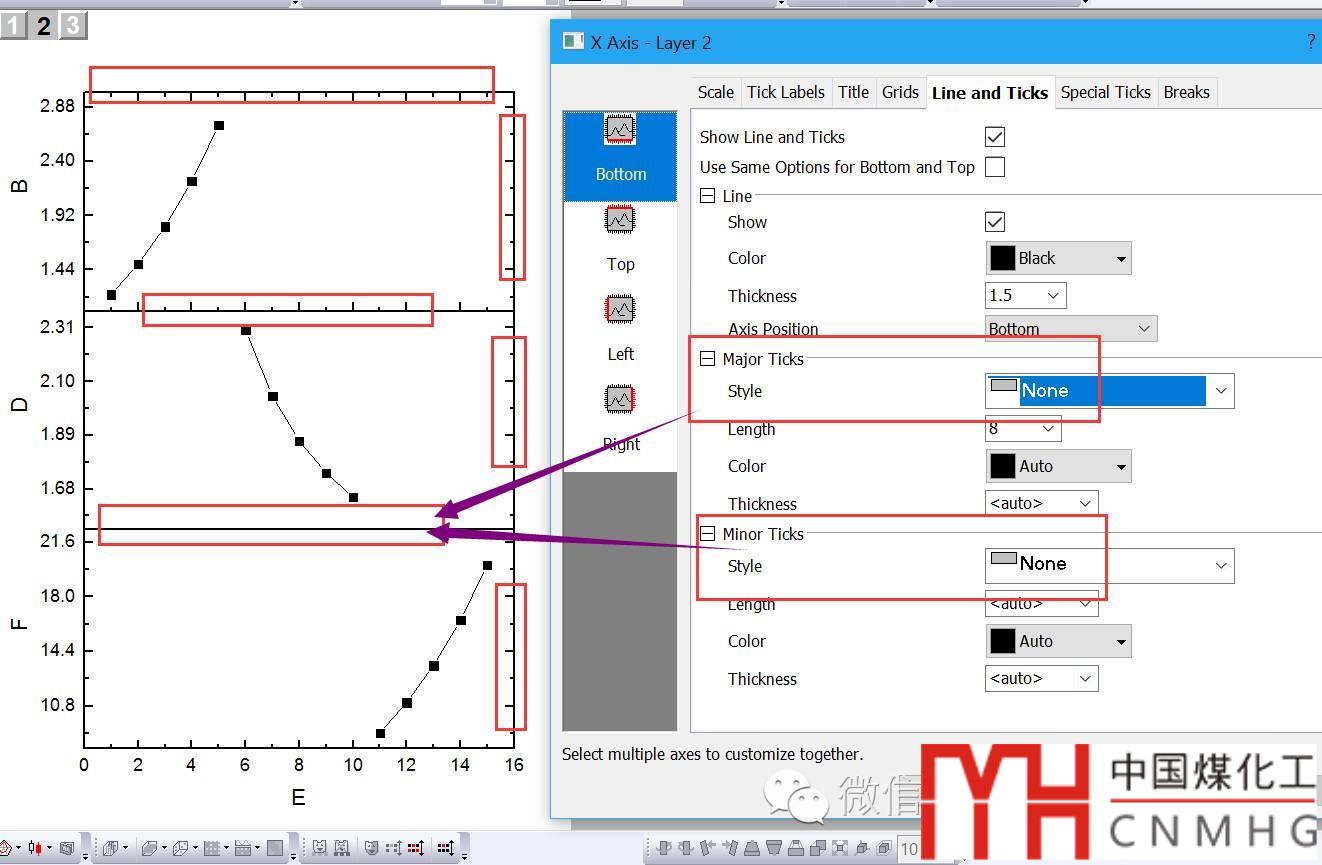

2. 將Stack圖內部和右上部分的Axis的Tick去掉

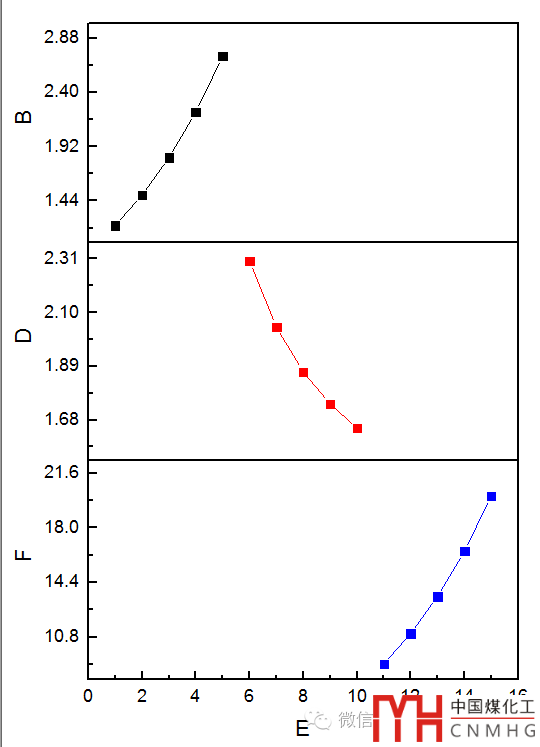

3. 最終圖形

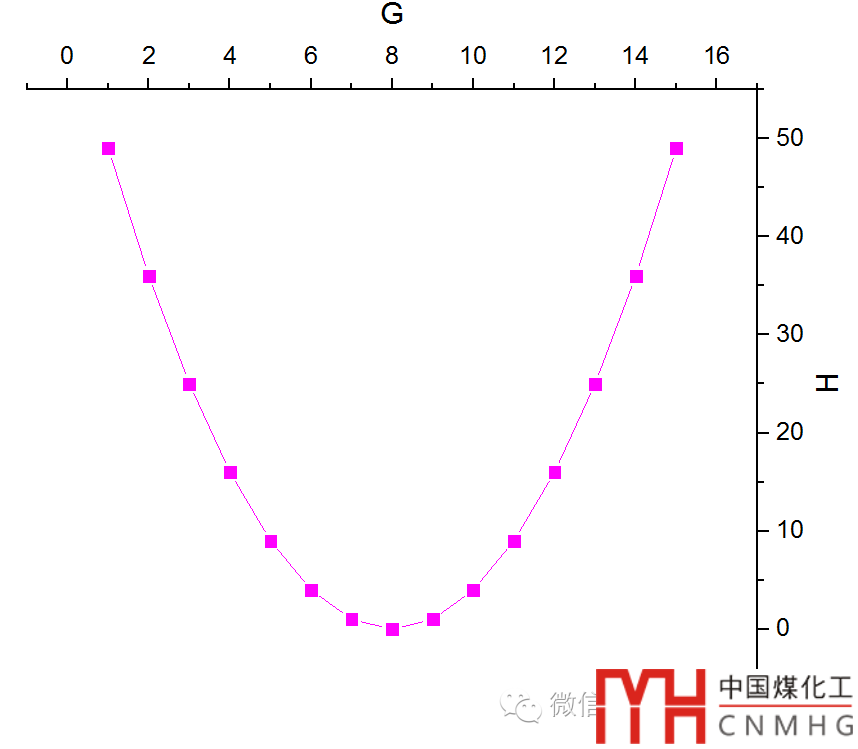

繪制外圍大圖，并將Axis的格式設為如圖所示（坐標軸的格式設置方法，戳我打開）

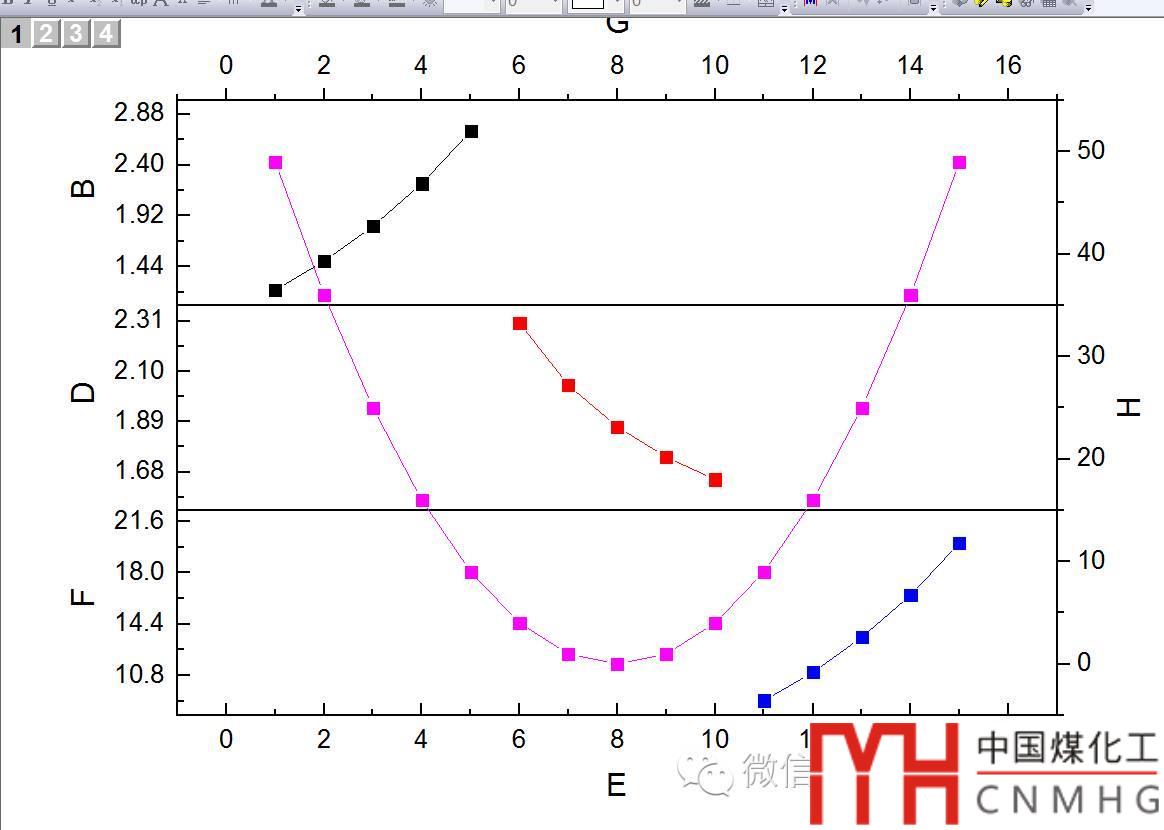

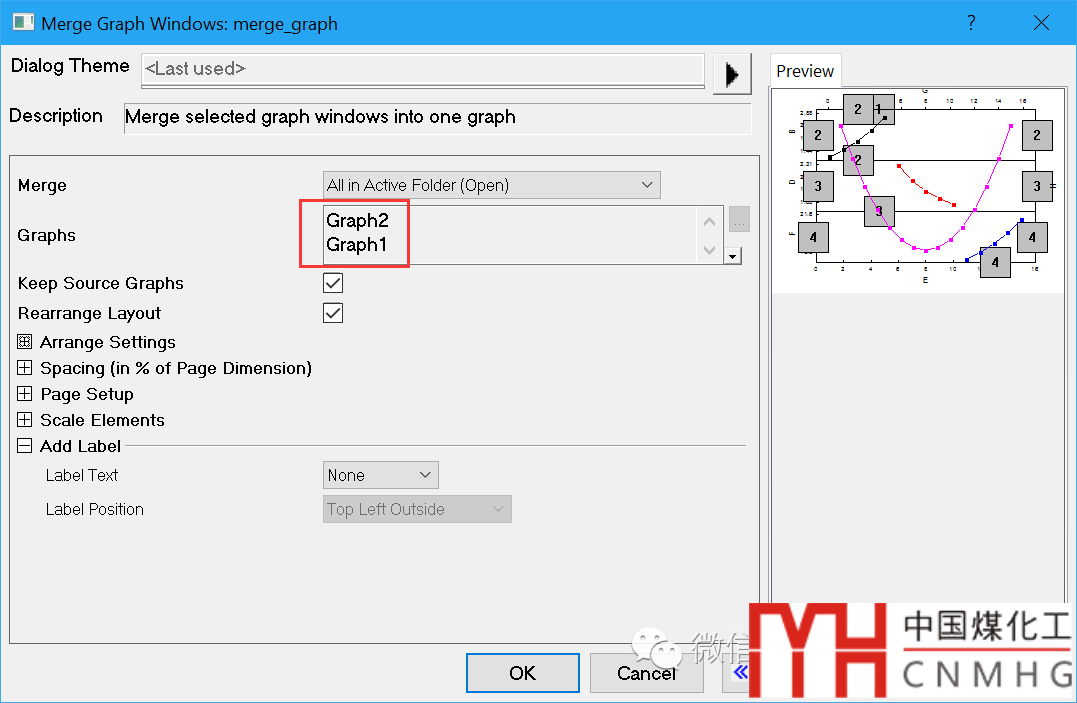

組合Stack圖和外圍大圖（特別注意：將外圍大圖放在前面，即作為最終圖形的圖層1！）

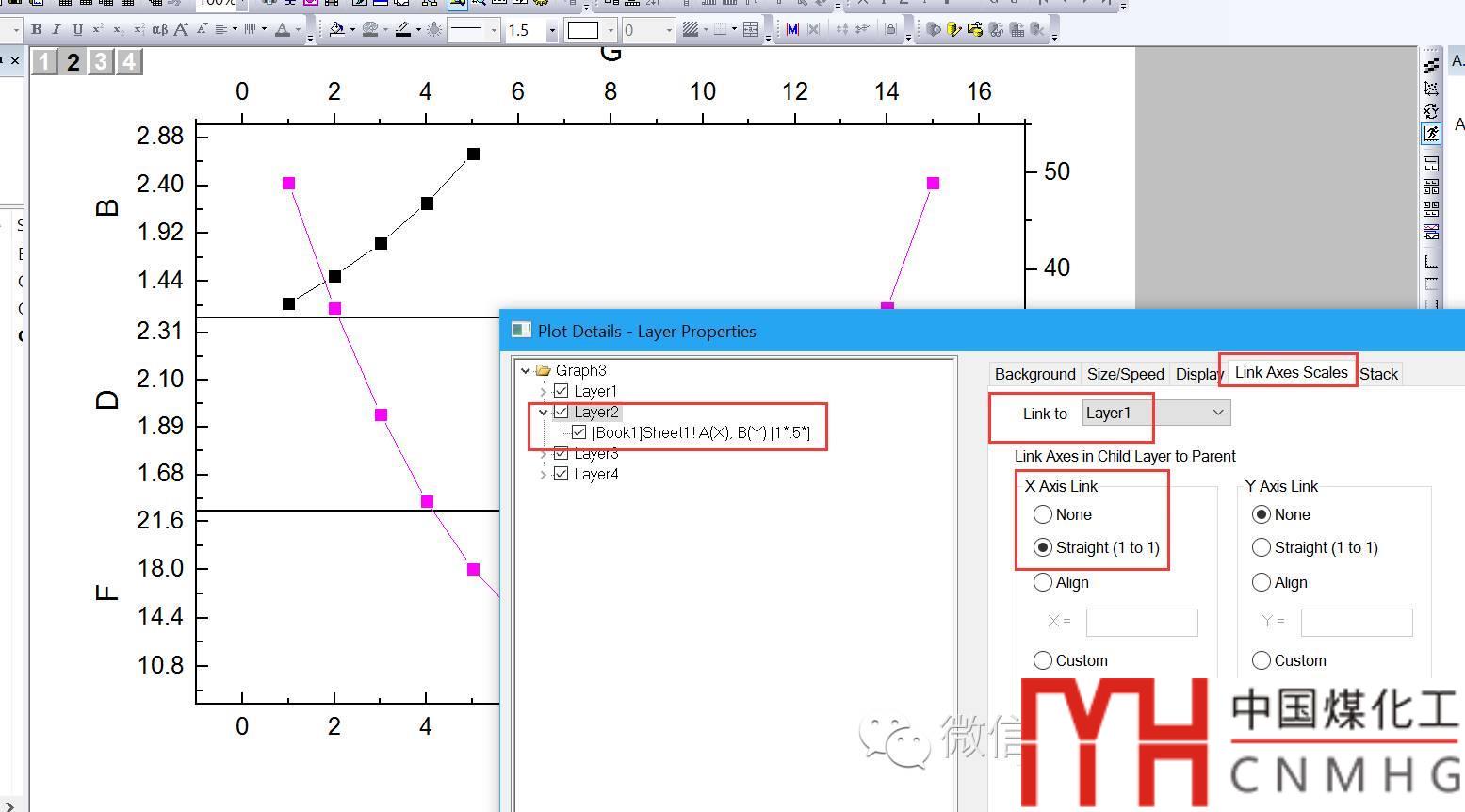

將圖層2中Link Axies Scales鏈接到圖層1，X Aixs Link設為Straight(1 to 1)
OK!
