今天寫點開孔補強最基本的知識--開孔直徑和補強形式，因為我偶然發現不少工作了有些年的設計人員連最基本的知識都不知道，或者說的好聽點不知道怎么用。
聊開孔補強就要知道最最基本的概念，筒體環向應力基本上（因考慮公式修正所以是基本上）是縱向應力的2倍。再把這個往好理解的方向展開：就是筒體縱向計算厚度是環向計算厚度的2倍。這個最最基本的概念，學化機（過控）的大學生都應該知道的，非化機專業的做了一段時間壓力容器設計的也是必須知道的。

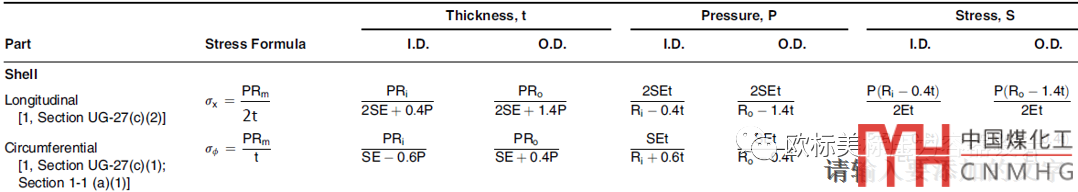

借用ASME標準表達

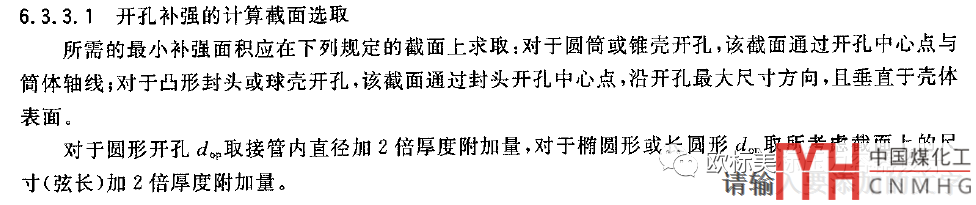

接下來聊開孔，在GB/T 150.3的6.3.3.1條開孔補強的計算截面選取明確規定：“對于圓筒或錐殼開孔，該截面通過開孔中心點與筒體軸線；對于凸形封頭或球殼開孔，該截面通過封頭開孔中心點，沿開孔最大尺寸方向，且垂直于殼體表面。對于圓形開孔dop 取接管內直徑加2 倍厚度附加量，對于橢圓形或長圓形孔dop 取所考慮截面上的尺寸（弦長）加2 倍厚度附加量。”這段話直接規定了開孔補強計算截面的選取，規定的依據就是GB/T 150規定“當在殼體上開橢圓形或長圓形孔時，孔的長徑與短徑之比應不大于2.0”和上面提到的環向應力是縱向應力的2倍。
橢圓形和長圓形孔都是接管本身就是這樣的結構嗎！還有一類偏心接管，傾斜接管！開孔直徑等于接管內徑加2倍附加量有問題嗎？沒有！??！

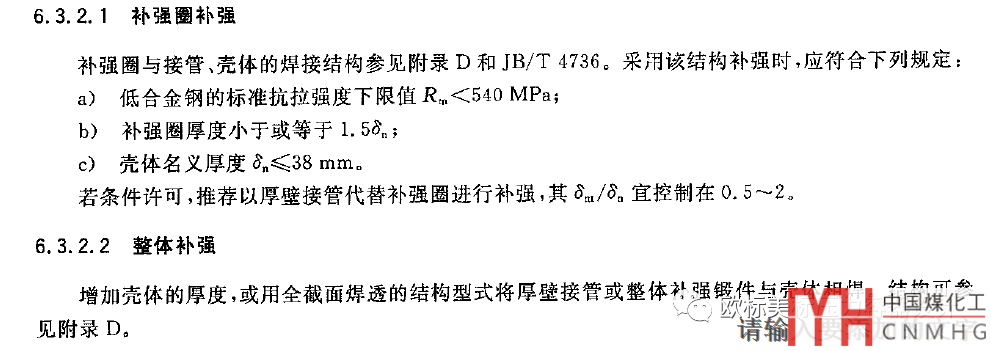

再聊個開孔補強要用到的整體補強和非整體補強，實際上在GB/T 150中沒有非整體補強的概念但HG/T 20582中提到了非整體補強。不知道是不是這個原因?qū)е掠行┰O(shè)計人員不知道非整體補強指什么，給出了解釋還是一臉懵逼的表情。通俗點說整體補強就是幾個提供補強的元件間沒有縫隙（可以當做一個整體）的全焊透焊接結構；那么非整體補強就是指有縫隙的不是一個整體的補強，由于通常不采用非全焊透結構所以一般指補強圈補強（補強圈和殼體間是永遠都有縫隙的）。
作為一個合格的設計人員，內壓計算和開孔補強計算不應該是必須懂的嗎，從有簽設計的資格開始就應該懂吧！外壓計算和要求相對來說復雜一點，可以懂的晚一些！這個社會已經浮躁到做壓力容器設計可以連最最基本的知識都不需要懂，只需要會用CAD畫圖，會隨便輸入個軟件的程度了嗎？！
