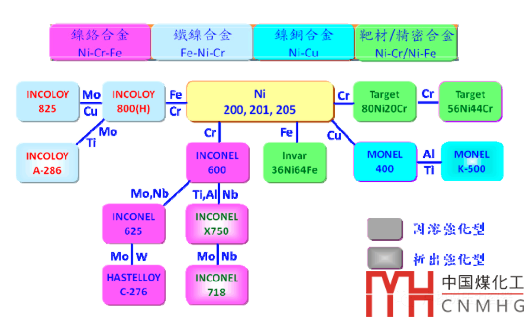

鎳基合金牌號一般由其所開發(fā)廠家來命名，如Ni-Cu合金又稱為Monel合金，常見如Monel 400、K-500等。Ni-Cr合金一般稱為Inconel合金，也就是常見之鎳基耐熱合金，主要在氧化性介質(zhì)條件下使用，常見如Inconel600、625等。若是Inconel 合金中加入較高量的Fe來取代Ni，則為Incoloy合金，其耐高溫程度不如鎳基析出硬化型合金，但價格便宜，如Incoloy 800H 、825等。若于Inconel與Incoloy中加入析出強化元素，如Ti 、Al 、Nb等，則成為析出硬化型(鐵)鎳基合金，可于高溫下仍保有良好的機械強度與抗蝕性，如Inconel 718 、Incoloy A-286 等。而Ni-Cr-Mo(-W)(-Cu) 合金則稱為Hastelloy合金，其中Ni-Cr-Mo主要在還原性介質(zhì)腐蝕的條件下使用。Hastelloy 的代表牌號如C-276、C-2000等。在美國ASTM E527金屬及合金統(tǒng)一數(shù)字編號系統(tǒng)（UNS）中鎳及鎳基合金的數(shù)字代號為N00001~N9999。例如，Monel 400數(shù)字代號為N04400，Inconel 600為N06600，HastelloyC-276為N10276。而國內(nèi)的命名與ASTM不盡相同，具體可參考JB/T4756-2006鎳及鎳合金制壓力容器的標準釋義。鎳銅可以形成無限固溶體，當合金中鎳的摩爾分數(shù)小50%時，其耐蝕性接近于銅，反之，其耐蝕性接近于鎳。Ni-Cu耐蝕合金在還原性介質(zhì)中比鎳耐蝕，在氧化性介質(zhì)中比銅耐蝕。在中性水、海水中，一定濃度、溫度的堿性溶液以及中等濃度的稀鹽酸、硫酸、磷酸等介質(zhì)中一般都是耐蝕的。在各種濃度和溫度的氫氟酸中非常耐蝕，其耐蝕性能僅次于鉑和銀。但在濃硫酸、硝酸等氧化性酸以及氧化性鹽( NaNO3)、熔鹽、熔融金屬、高溫內(nèi)含硫氣體中不耐腐蝕。Ni-Cu耐蝕合金的應力腐蝕開裂敏感性較高，一般應在530 - 560℃保溫退火1h后使用。Inconel合金在高溫下具有高的力學性能和抗氧化性能，因此常作為高溫材料和耐酸合金使用。例如Incone1 600合金可在堿、常溫的磷酸和硫酸、低濃度的沸騰硫酸、低溫低濃度的氫氟酸等介質(zhì)中使用，在醋酸、脂肪酸等有機酸中也有良好的耐蝕性。并且Incone1 600合金對介質(zhì)中氯離子引起的應力腐蝕不敏感。 具有代表性的Ni-Cr-Mo合金是HasteIloy C（Ni-16Cr-16Mo-4W）和不含W的Chromet合金。Hastelloy C在硝酸、硝酸和硫酸的混酸、鉻酸和硫酸的混酸等氧化性酸中具有良好的耐蝕性。在海水、甲酸、醋酸、濕氯中的耐蝕性很好。對所有濃度的鹽酸和氫氟酸都耐蝕，甚至對王水也有一定的耐蝕性。原因是以Cr代替部分Fe，克服了Ni-Mo合金在含氧酸中耐蝕性下降的弱點。在氧化性介質(zhì)和含氯化物介質(zhì)中不致產(chǎn)生嚴重的晶間腐蝕。李名言. 鎳基合金材質(zhì)特性介紹. 臺灣中鋼公司蔡元興. 常用金屬材料的耐腐蝕性能. 北京: 冶金工業(yè)出版社, 2012.
版權(quán)：如無特殊注明，文章轉(zhuǎn)載自網(wǎng)絡，侵權(quán)請聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學習使用，務必24小時內(nèi)刪除。
