上周發了篇了塔器計算之附塔管線，留了一些后續問題沒有寫。

附塔管線對設備都有哪些影響：對塔體，裙座的厚度可能會有影響（偏心載荷和附塔管線的風載荷/地震載荷產生的彎矩），影響地腳螺栓的直徑，還影響塔器的撓度（不要小看撓度，這個是影響塔器工藝效果的）。

上篇提到過通常最上部的支架是管道的承重支架，其余的是導向支架。附塔管線的承重支架上都有哪些載荷呢，豎直方向有管道重量（管道，保溫和流體）還可能會有熱膨脹引起的載荷（塔體隨著升溫會向上長），水平方向有管道的風載荷，地震載荷。如果管道專業認為只有重量載荷，那么可能只算是配管專業，且考慮問題比較淺。或許覺得考慮水壓狀態就能包住吧。但是否有水平載荷對支架的連接結構要求是不一樣的。

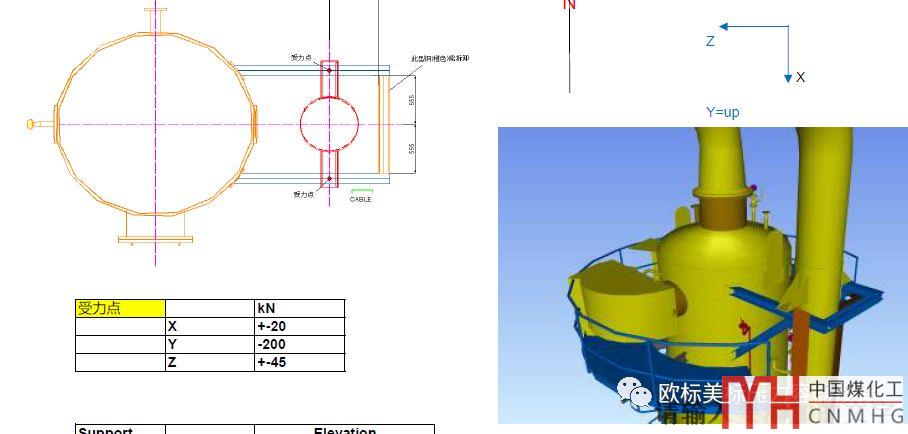

正常的支架載荷

附塔管線的支架上豎直方向的載荷對塔器本體來說是偏心載荷。管道支架還會對塔器本體有局部載荷，設備專業要計算筒體局部應力。要計算局部應力就要先有載荷。

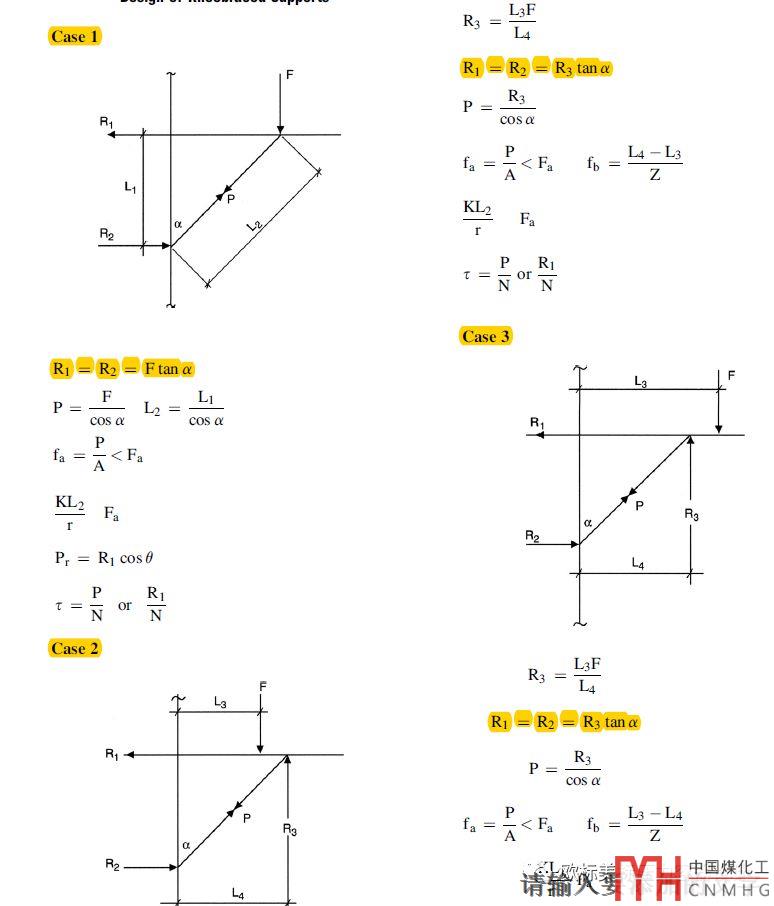

如果只有豎直方向的載荷，支架作用在塔體上的載荷可用力學公式解決。見下圖Pressure Vessel Design Manual (Fourth Edition)的9.4節（是否有遺漏這里不討論）

如果既有豎直方向的載荷又有水平方向的載荷，那么就不能簡單的方法解決了?？梢杂肁NSYS也可以用鋼結構軟件，我一般用鋼結構軟件（三維結構分析軟件STAAD PRO）計算出筒體上的反力.下圖計算模型和正常支架載荷截圖非同一結構

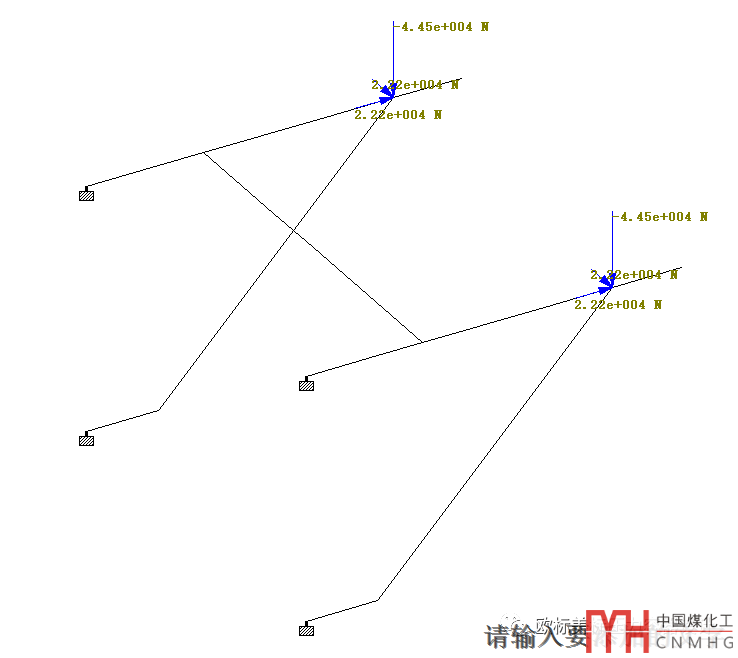

載荷截圖

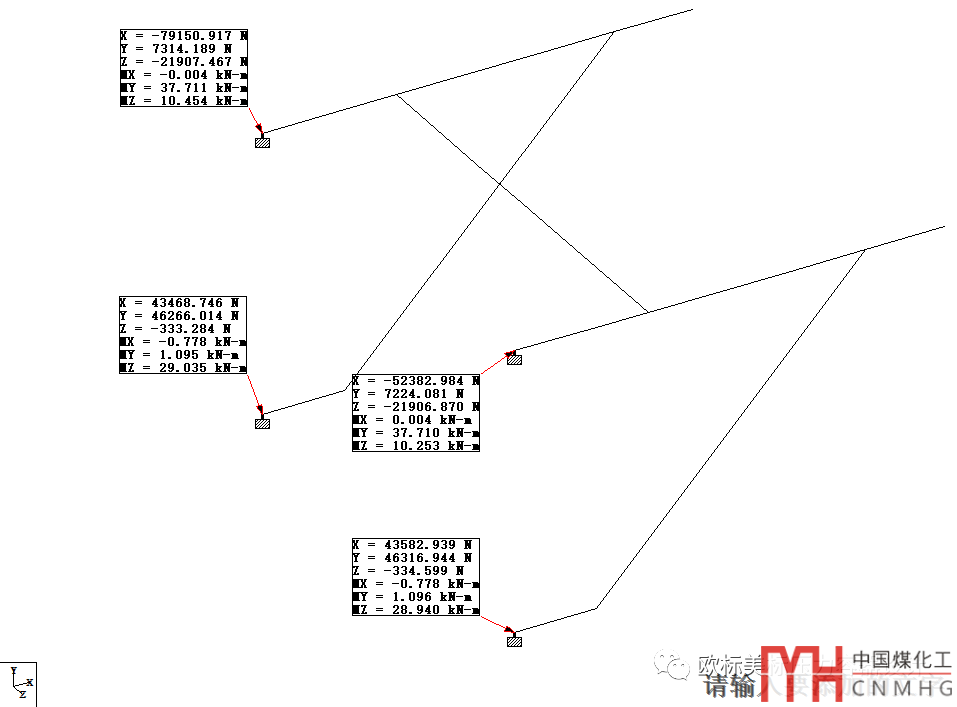

筒體處反力截圖

有了載荷就可以在SW6的零部件里用矩形附件計算局部應力，當然了因?yàn)槭欠菑较虻牟皇呛軠?zhǔn)確，要適當留余量?？赡苡腥藭?huì)說不只是非徑向的，型鋼截面也不是矩形。實際上是可以把與墊板焊接的型鋼增加兩塊筋板把截面變成日字形的。

如果想相對準確可以用傻瓜式分析軟件計算如NOZZLE PRO可選擇型鋼，也可以用ANSYS分析計算筒體的局部應力（分析時是粘在一起，焊腳連接還是接觸這就要看載荷大小和方向了，當然了用接觸肯定是沒問題的，粘在一起是偏不保守的）。
