前幾天培訓時間寫的內容，寫的時候不夠專心；沒有寫完，有點問題沒發現就發出去了。更新，更正一下重新發！
培訓繼續！今天繼續抽時間寫Ⅰ卷鍋爐的，短時間內也是最后一個。因為我們是正常的壓力容器廠家，不是鍋爐廠家。我寫的也只是針對最近遇到的幾臺設備。
昨天主要介紹了PG篇的內容，今天主要是PW和PFT的內容。
PW篇：沒有和UW-3對應的焊接接頭分類的內容，只表達了縱縫，環縫和其它焊縫。但標準沒有在實際工作中還是可以借用UW-3的形式來表達焊縫布置圖。沒有焊接接頭系數的概念（無UW-12對應的章節），使用的是材料減弱系數的概念。這兩個概念是不一樣的，材料減弱系數和材料有關。在鍋爐中要么不做無損檢測，要么就是100%體積性無損檢測。

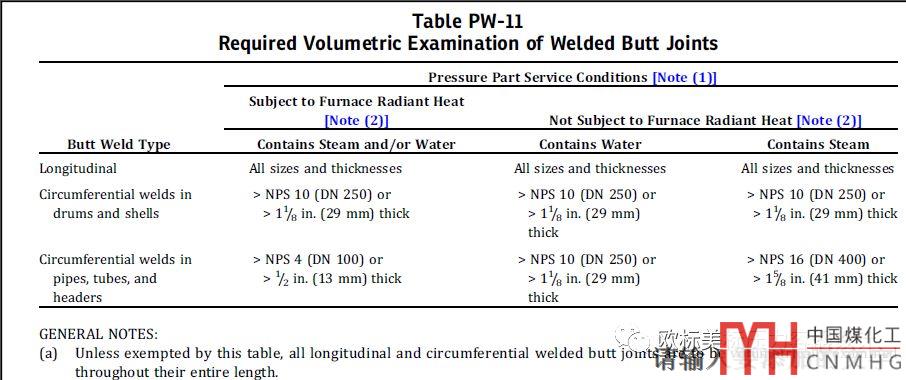

PW-9對應于UW-9 焊接接頭的設計；PW-11對應UW-11：都是講體積性的無損檢測的。PW-11中規定了哪些焊縫要怎么檢測；

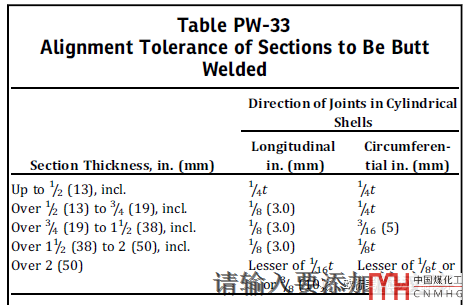

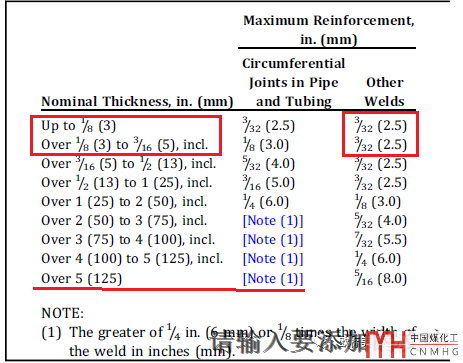

PW-15講了非全焊透結構焊縫的強度校核和角焊結構的許用應力選取基本和UW-15，UG-40和UG-41,對應；PW-16對應UW-16，焊接的最低要求。常用結構和UW-16是一樣的；PW-26開始是制造的相關要求；PW-33縱縫和環縫裝配公差和UW-33對應，且要求時完全一樣的；PW-35對應UW-35，壁厚≤125mm環縫的要求是一樣的，其它焊縫的要求＞5mm時一樣的，小于5mm要比UW-35要求低。
PW-33和PW-35(和UW-33，35相同和相近)不再截圖對比

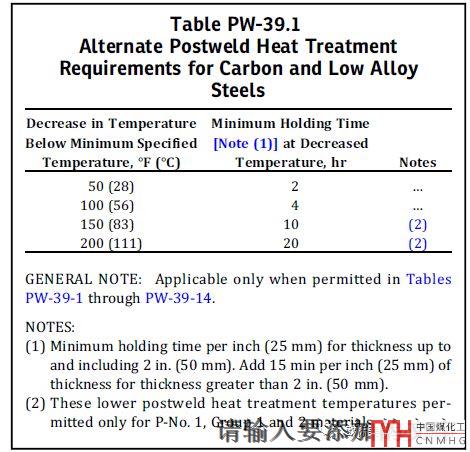

PW-38預熱。PW-39焊后熱處理對應UCS-56等焊。后熱處理UCS等是按焊縫金屬的（會出現焊縫不需要，單側母材熱影響區需要），PW是按母材的（母材需要焊縫就需要）熱處理的升降溫速率PW時建議按A-101，UCS是強制執行。PW-39.1規定了碳鋼（P-No.1 Group No.1,2,3）和低合金鋼（P-No.3 Group No.1,2,3）可以降低熱處理溫度延長保溫時間的規定；只有這兩個組的材料可用。
PW-51是RT,PW-52是UT UT的具體方法非強制性附錄E。鍋爐里的無損檢測基本不存在部分RT，要么不做，要做就全部。部分特殊材料有焊縫材料減弱系數和UW的焊接接頭系數是不一樣的。PW-53焊接試板的試驗，通常不需要因為材料簡單。有時合金鋼的氣包需要帶。
PFT的要求（火管鍋爐）：PFT-9 管板要按照PFT和PG篇的要求:計算是PG-46（拉撐平板），PFT-13（帶爐管的）或PFT-31(拉撐管板)，附錄A-8相關計算指導，PG-46和UG-47的內容是一樣的。PFT-9.2撓性管板翻邊后的直段長度最小為殼體厚度的0.75倍，且大于1.25倍的管板厚度；翻邊對接的結構要滿足PG和PW篇的相關要求。

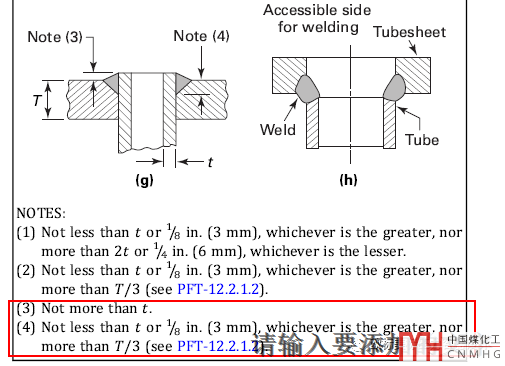

PFT-12 換熱管外壓按PG28，接頭結構按PFT-12.2--滿足結構要求即可不需要計算。
PTF-12和UW-20最接近的連接結構
還有些液位計的大小的要求，這個和壓力容器制造廠關系不大；因為條件都是數據表提好的。一般情況下也是滿足標準要求的。如果要核實條件可以看標準PG-60.1，60.2，60.3和PFT-47條款的要求。進口大小的要求和受熱面積（9.3m2）直接相關但要求很低大于DN15和大于DN20很容易滿足。
