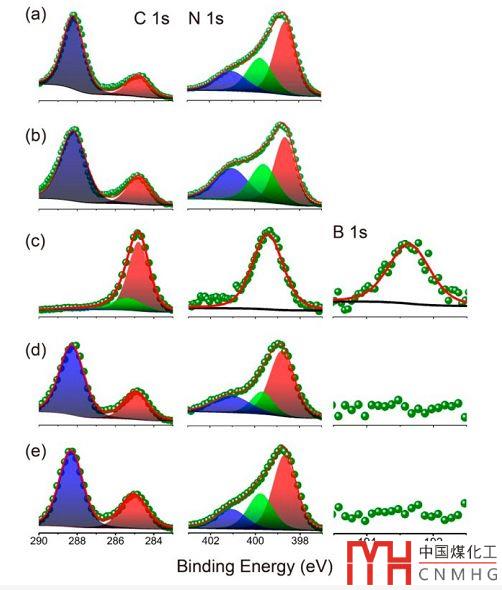

圖1 文獻圖

【文獻】ACS Catal. 2016, 6, 8336-8341

【DOI:】10.1021/acscatal.6b02664

PLWlk推薦的理由：上圖很鮮明，細節挺好，疊影界限分明。

一般高水平期刊的作圖都很出色，都很有內涵。確實，文獻作者是“用心”在作圖，這種“用心”往往是反復琢磨、反復推敲的一個費時的過程。用心作圖的功夫，往往不負有心人！

多數文獻的XPS能譜圖都是各色線條分峰譜。

一方面，這種曲線的繪制可以很簡單，通過origin繪圖軟件一步到位，幾乎不用修改和渲染，可以說是一種“偷懶”的繪圖模式；

另一方面，這種曲線太普通，略顯雜亂，分峰曲線藏于全譜下方且與其他分峰曲線交織，如果線度（粗細）太細，顏色區分度較小的情況下，任你睜大眼睛也很難分辨清楚。

譚編以PLWlk提供的數據為例，在Origin繪圖軟件中演示曲線怎樣半透明填充彩色的過程。

第一步：數據準備

從Excel全選數據，Ctrl+C復制，在Origin軟件的空白表格中，點擊“Comment”，然后Ctrl+v粘貼。這里為什么要點擊“Comment”，因為Excel中第一行是標題文本，在Comment中粘貼，可以將標題文本自動填入“comment”中。具體步驟如下圖所示。

圖2 數據的導入

第二步：繪制草圖

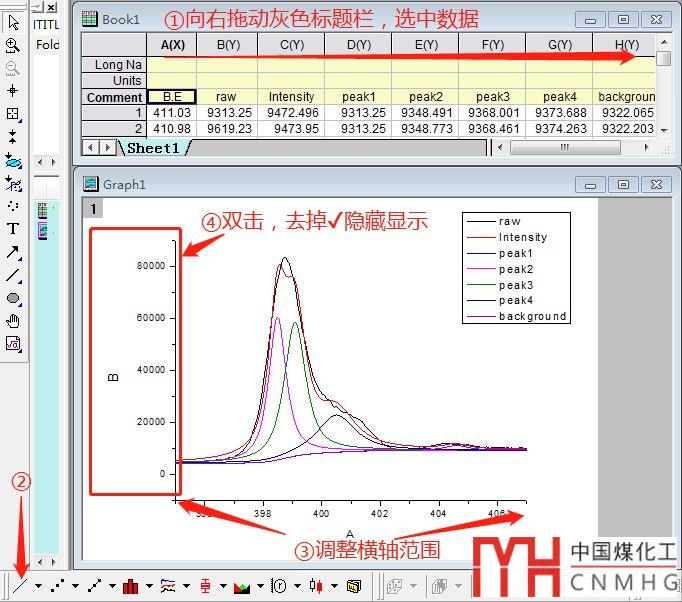

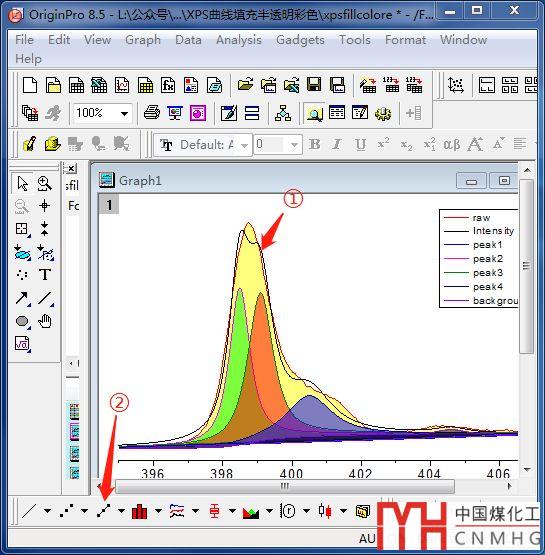

在Origin數據表中，從灰色標題欄按下鼠標左鍵不放，向右移動鼠標到最后一列標題，這樣選中了需要繪制的數據列，然后點擊左下角的“Line”線圖工具，得到下圖所示的曲線圖，并做相應格式和范圍的調整。

圖3 繪制草圖

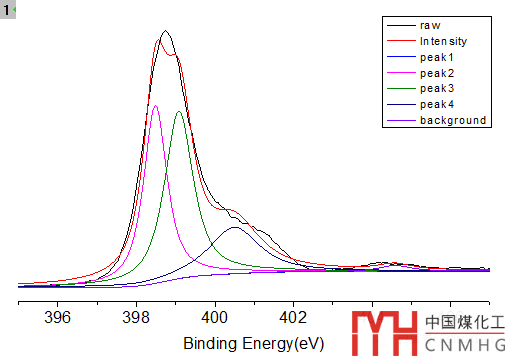

圖4 “懶式”草圖

上圖也就是最常見的“懶式”圖。

第三步：透明填充基本步驟

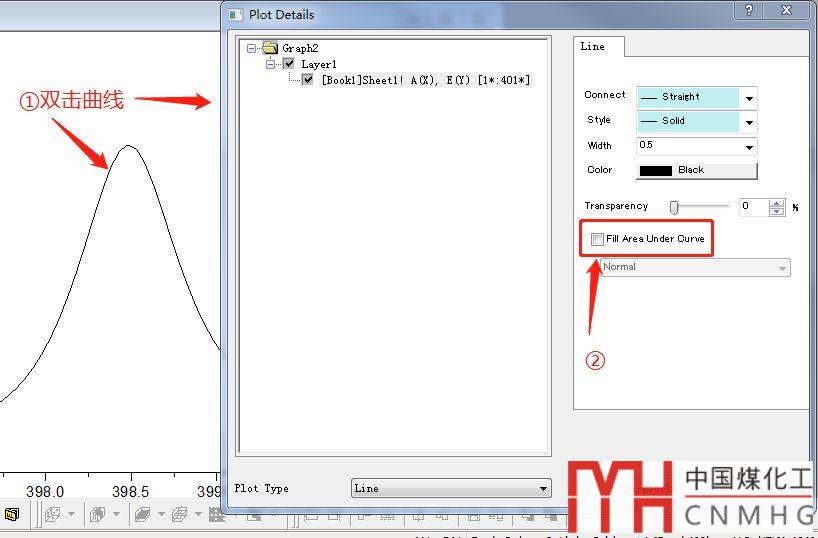

在對上圖進行透明填充之前，先介紹一下基本操作。對于一條曲線，采用下圖的具體步驟進行填充。通常雙擊曲線后，在彈窗中看不到曲線下方填色的界面或功能，只有在點擊下圖的第②步后才顯示填充方式。這也是眾多初學者，一直找不到曲線填充功能的一個重要原因。

圖5曲線的填充功能“開關”

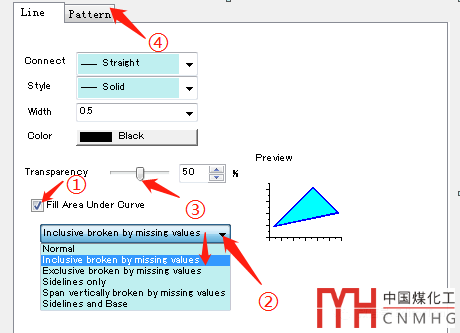

在點擊上圖中第②步之后，按照下圖的步驟操作。你會發現右邊的示例已經顯示出填充方式：曲線下方。另一種方式曲線與橫軸圍成區域也是常用的，表示陰影面積。下圖步驟中，只有點擊第①步?之后，才可以操作第②和③步驟。

圖6曲線填充樣式

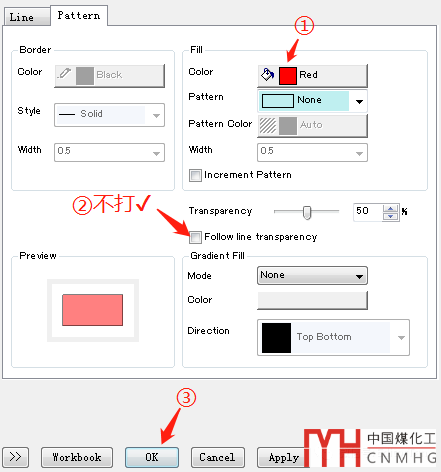

完成上述步驟之后，點擊“Pattern”定義填充樣式。按照下圖步驟操作。

圖7 曲線半透明填充

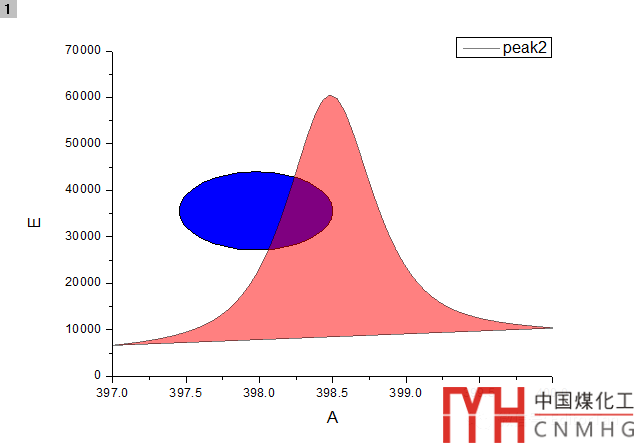

于是，得到下圖所示的填充效果。為了顯示其半透明，譚編畫了一個橢圓，然后將其置入最底層“Push to the back”，襯底后，曲線的半透明填充就體現出來了。

圖8曲線半透明填充效果圖

其他填充效果的操作步驟如下圖所示，可以點擊“Apply”應用一下預覽顯示效果。

圖9曲線不透明單色填充效果

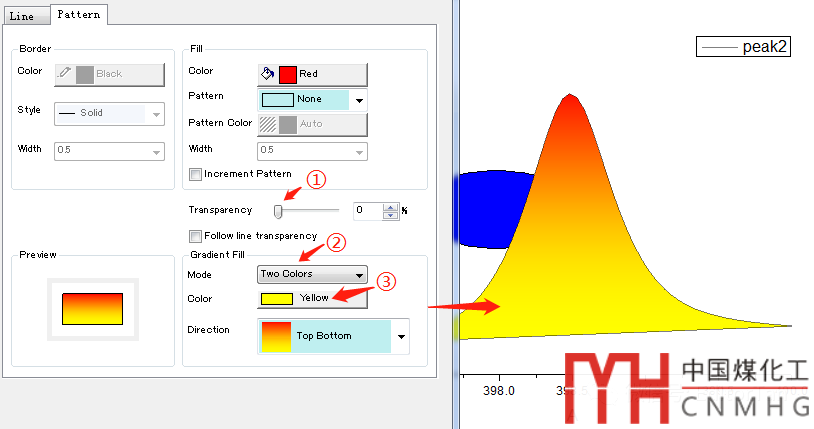

上圖的第②步選擇一種顏色則如上圖所示為亮色過渡到深色，如果選擇兩種顏色則是在這兩種顏色之間過渡（如下圖）。當然設置好這些過渡效果之后，再調整透明度“Transparency”就可以半透明，具體透明度調多少，看自己覺得滿意為止。

圖10 曲線不透明雙色漸變填充

第四步：XPS曲線的透明填充

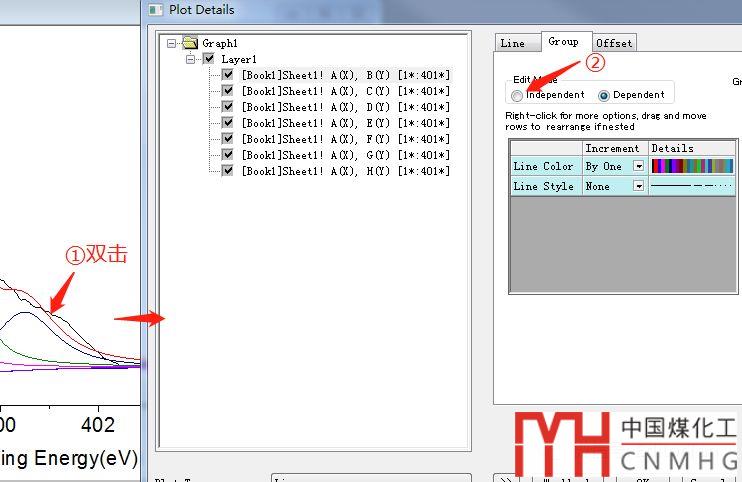

通過一步法繪制的曲線，通常是綁定的狀態，需要將其改為獨立狀態。具體操作如下圖所示，雙擊任意曲線之后，在彈框中點擊“Independent”，然后選擇左邊Layer1中的某條曲線，按照第三步的基本步驟操作即可。

圖11曲線群組解綁

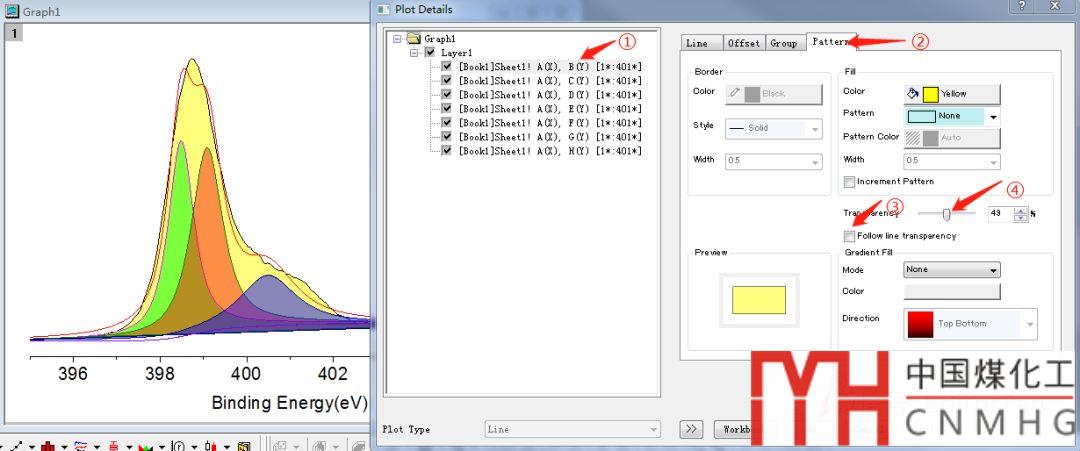

例如，首先點擊某條曲線，然后點擊“Line”標簽，?“Fill Area under Curve”，接著點擊“Pettern”標簽，按照下圖所示的步驟設置即可。

圖12 曲線半透明填充的單獨設置

第五步：球狀散點

點擊曲線，然后點擊最下方的繪圖工具欄的Line+scatter（線+散點）繪圖，具體步驟如下圖所示。

圖13由線圖(Line)改為線散點圖(Line+scatter)

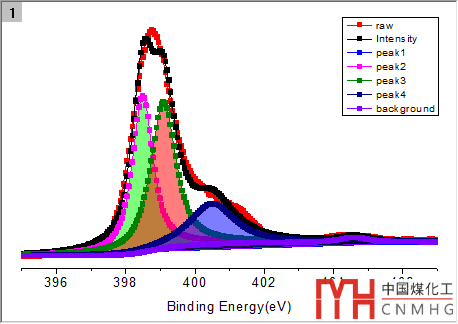

上圖這樣操作之后會將所有曲線加上散點（如下圖），但是，我們只想將全譜線加上球狀散點，能不能只修改某一條線圖為線散點圖？譚編嘗試按照圖12的步驟，對全譜曲線修改“Plot Details”彈窗左下角“Plot Type”的“Line”為“Line+Scatter”，但是，這個地方是灰色的，不讓修改。

圖14不希望得到的圖

好吧，那我們就在圖14的基礎上，將其他圖的散點線改為Line。我們雙擊每一條需要修改的曲線，在彈窗中修改。但是，這下全部變?yōu)長ine+Scatter也是灰色地帶不讓改哦（如下圖），這或許是我們將所有曲線繪制在一個圖層的結果，任何修改都對同一個圖層下的所有對象進行修改。也就是說，我們安排多個圖層，每個圖層放置一條曲線，那就相當靈活了。

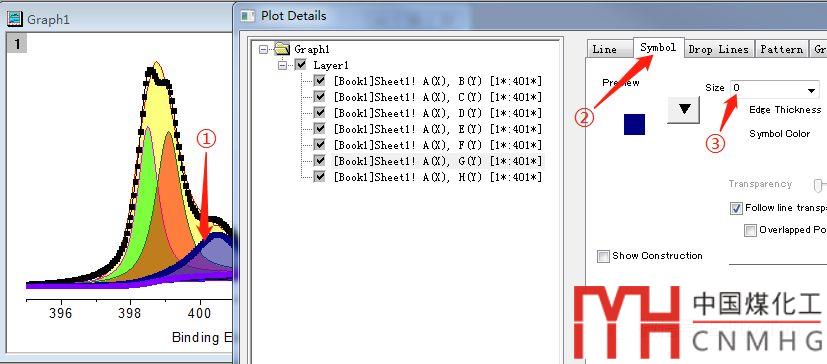

那么，在同一個圖層中怎樣設置不同的圖線樣式呢？我們可以嘗試將其他曲線的圖例隱藏起來！將每條曲線的Symbol的大小改為0，具體步驟如下圖所示。

圖15 圖例符號的隱藏方法（置零）

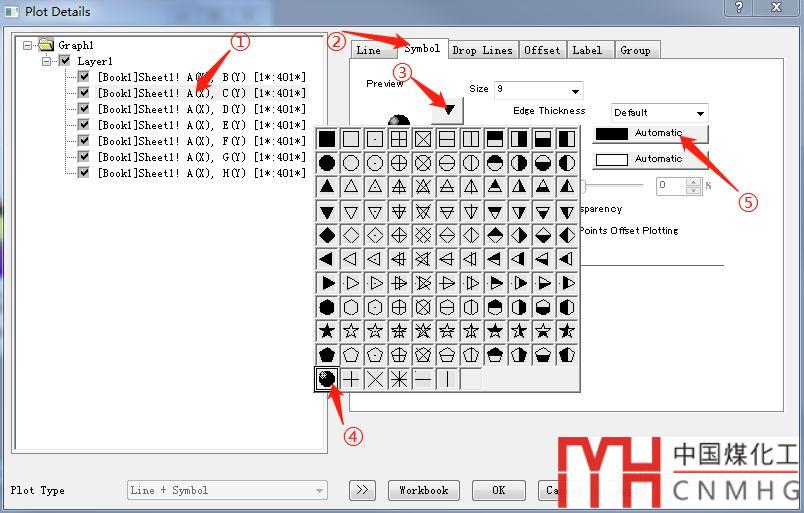

接下來，調整全譜線的散點樣式（由■改為球）。雙擊全譜線，彈出如下圖所示的對話框窗口，按照下圖所示的步驟操作，選擇圖例樣式列表左下角的黑白色球，最后調整填充顏色（第⑤步）。

圖16 球體散點圖例的設置

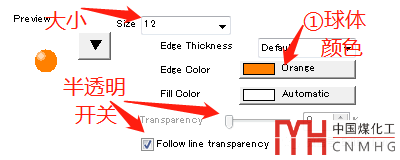

現在設置球體的樣式，上圖在點擊第⑤步后選擇一種顏色（如下圖），然后修改大小、半透明，注意半透明的游標此時是灰色的，拖不動的，是因為“開關”沒打開，就是需要去除?之后，這個游標才可以被拖動。

圖17 球體顏色和半透明的【開關】

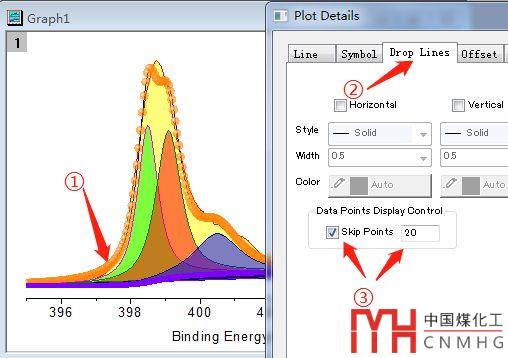

有時候，散點太擠了，可以通過下圖的步驟調整散點的疏密度，也就是設置“跳點”（Skip Points）顯示。具體步驟如下圖所示。

圖18 散點圖例的“疏密”調節方法

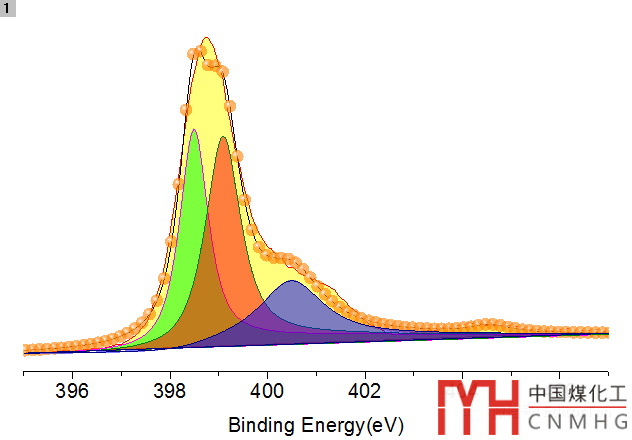

得到的效果圖如下圖所示。當然，后續還需要對每個分峰進行元素軌道的標注，譚編就不演示了。

圖19 散點疏密度調節后的效果

小秘密：配色原則

上圖每個填充顏色的選取比較混亂，無章可循。當然文獻圖（圖1）還有一個“亮點”就是配色！可能大家很少注意（或許也沒這個意識）這個配色原則，這是一個什么配色原則呢？

“紅移”和“藍移”大家可能不陌生吧！那么在很多波譜的分析研究中，經常討論某個峰因為合成摻雜或者其他什么條件發生向長波長（紅光）方向移動（紅移），；相反，向短波長（藍光）方向移動，則稱之為“藍移”。

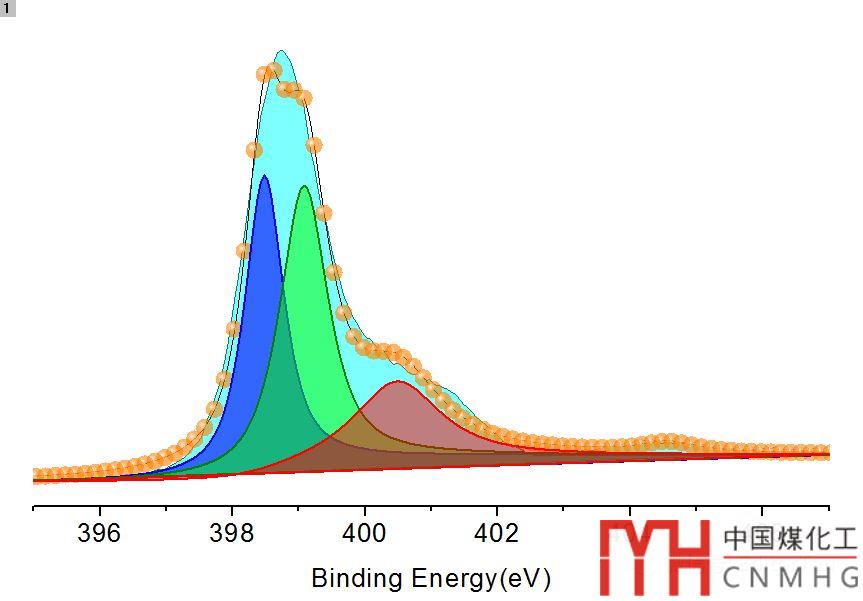

譚編這樣說，大家都明白了，那么我們在為每一條曲線填充顏色時，就要考慮從左到右依次填充紫、藍、藍綠、綠、黃、橙、紅等色。XPS能譜的橫軸為結合能（Binding energy/eV），雖然并非光譜的波長，但也不妨按照這個填色原則進行填充，這樣可以保證其他類似的圖保持全文填色規律一致，這也是一個非常好的習慣。最終本文的XPS曲線半透明填充的效果圖如下圖所示。
