前面的文章我們介紹了Modbus RTU通信例程中主站的配置，今天這篇文章，我們來介紹下主站S7-1200的編程。

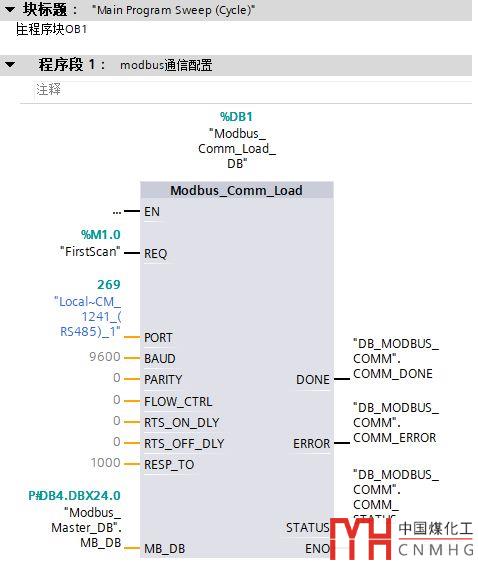

新建一個全局數據塊"DB_MODBUS_COMM"。在該數據塊中新建三個變量：COMM_DONE、COMM_ERROR和COMM_STATUS，用來保存指令“Modbus_Comm_Load”的運行狀態，如下圖：

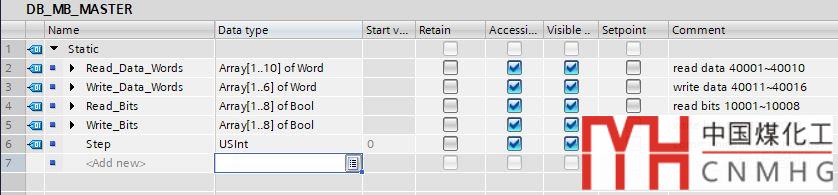

新建一個全局數據塊“DB_MODBUS_MASTER”，用來保存讀取及寫入的數據。其中：

• 字數組“Read_Data_Words”用來保存讀取的40001~40010的數據；

• 字數組“Write_Data_Words”是用于寫入到從站Modbus地址40011~40016的數據；

• 位數組“Read_Bits”用來保存讀取從站Modbus地址10001~10008的數據；

• 位數組“Write_Bits”是用于寫入到從站Modbus地址00001~00008的數據；

• 無符號短整型（USInt）變量“Step”用來記錄Modbus通信的步驟。

如下圖：

Step變量的值決定通信的步驟，具體定義如下：

1）Step==1時，Modbus主站讀取從站Modbus參數地址40001開始的10個字長的數據；

2）Step==2時，Modbus主站將6個字長的數據寫入到從站起始Modbus參數地址40011；

3）Step==3時，Modbus主站讀取從站Modbus參數地址10001開始的8個位的數據；

4）Step==4時，Modbus主站將8個位寫入到從站Modbus參數地址00001；

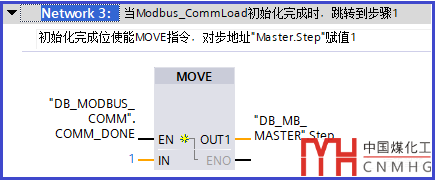

當Modbus_CommLoad初始化完成時，跳轉到步驟1：

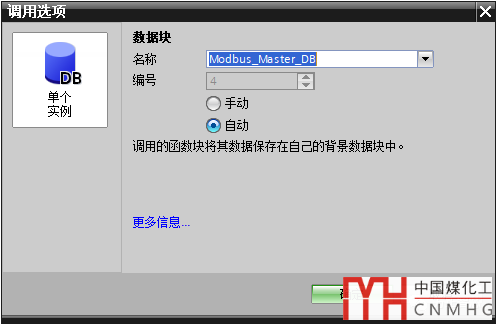

添加Modbus_Master指令，系統會自動提示創建背景數據塊，如下圖：

注：該數據塊中的“MB_DB”就是指令“Modbus_Comm_Load”的“MB_DB”參數。

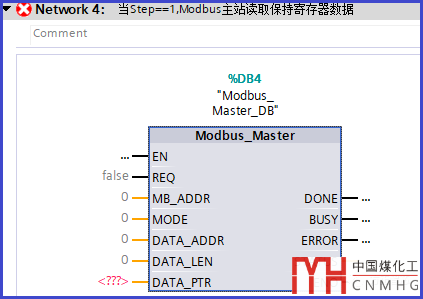

新添加的Modbus_Master指令如下圖：

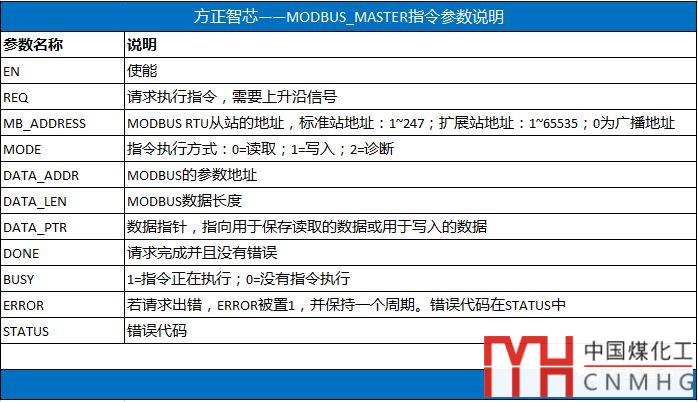

指令“Modbus_Master”各參數的定義如下：

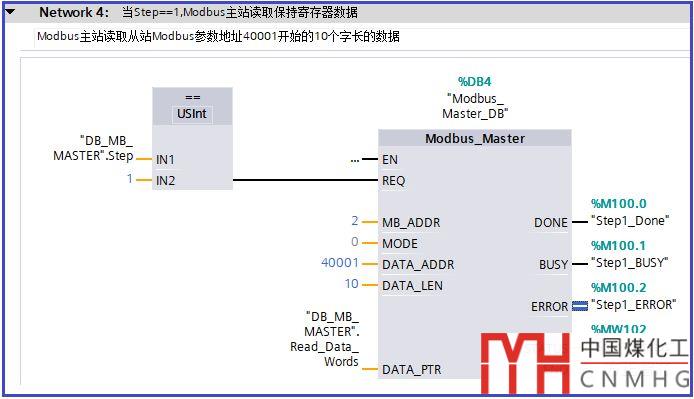

步驟1（Step1）的代碼如下：

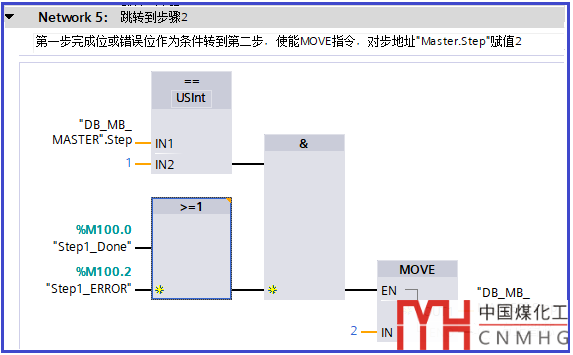

當步驟1完成或者出錯時，跳轉到步驟2：

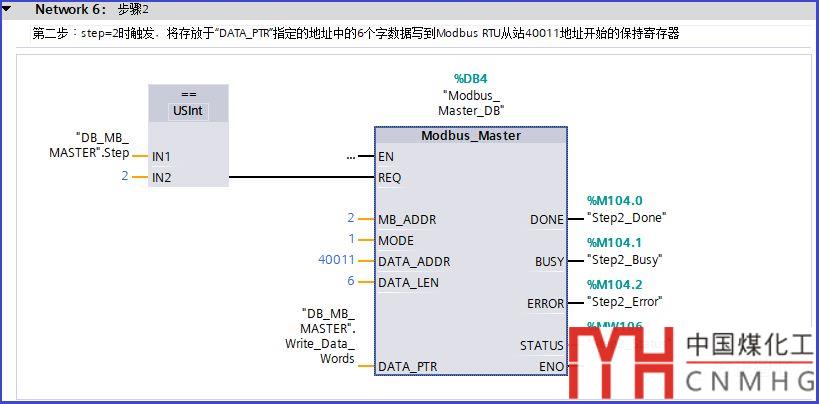

步驟2的代碼如下：

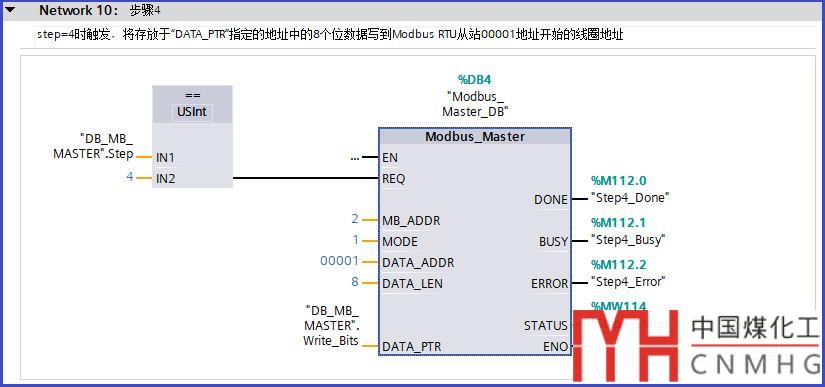

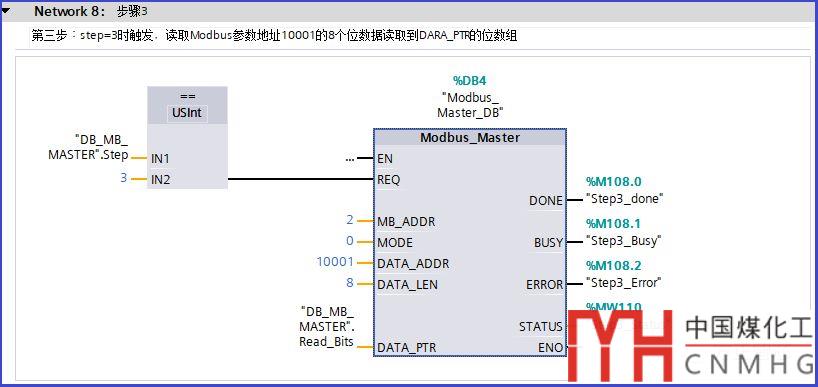

同樣的，當步驟2完成或出錯時，跳轉到步驟3；跳轉代碼就不一一列出了，這里僅接觸步驟3和步驟4的代碼，如下圖：

好了，關于Modbus RTU通信的主站S7-1200的編程就先介紹到這里，后續文章我們介紹從站S7-200 Smart的配置與編程。
