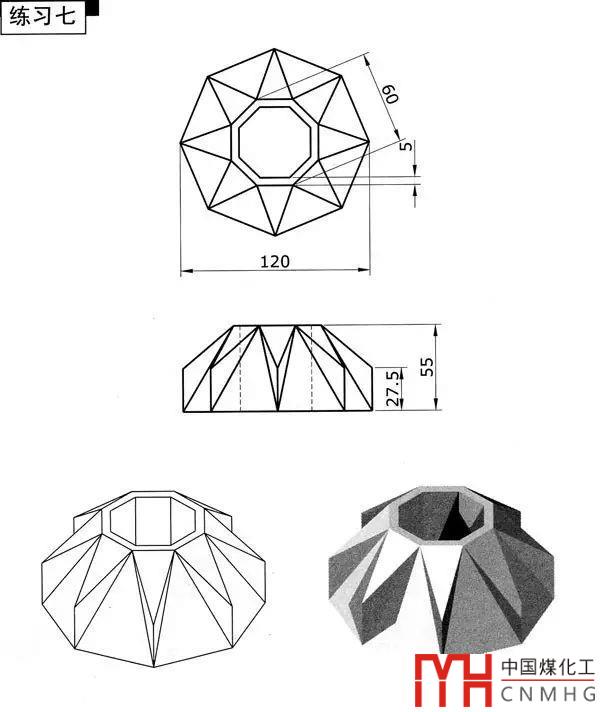

這個模型看上去比以前的模型復雜一點，其實也不難，我們需要將模型分解，我們首先創建模型的八分之一，然后利用陣列完成整體模型。

我們首先要按照俯視圖的尺寸繪制好八邊形，繪制多邊形是用外接圓半徑繪制，繪制好兩個八邊形后，將外邊的八邊形旋轉22.5度，然后如下面視頻一樣繪制三段封閉的多段線，將這些多段線拉伸，高度為55，然后分別將兩個三角形的實體用剖切SLICE命令切掉一部分，用SLICE命令是使用默認的三點選項，也就是執行命令并選擇對象后無需設置選項，直接回車，拾取三個點就可以。在剖切后可以選擇保留哪一部分，如果當時選取不方便，可以直接回車將兩部分都保留，然后將上面的一部分刪掉就好了。

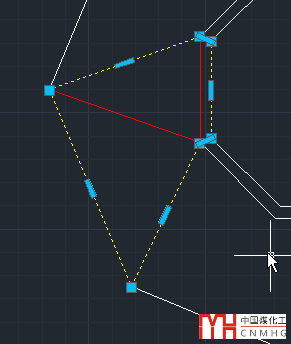

下面的視頻看起來有點亂，因?yàn)閮蓷l輪廓線繪制得不太合理，剖切看起來有點不太對，將兩部分模型合并后才正常，他繪制的是一個外輪廓和中間的一個三角形，如下圖所示。

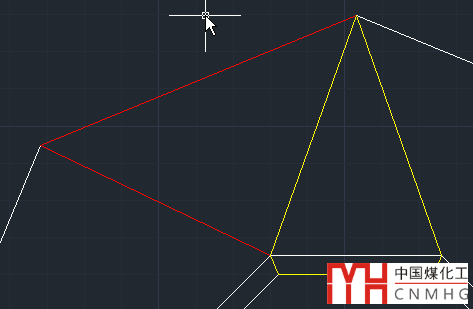

其實如果把大三角形分出來作為獨立的輪廓線或者畫三條分開的封閉輪廓線操作時候看起來會更清晰，如下圖所示。

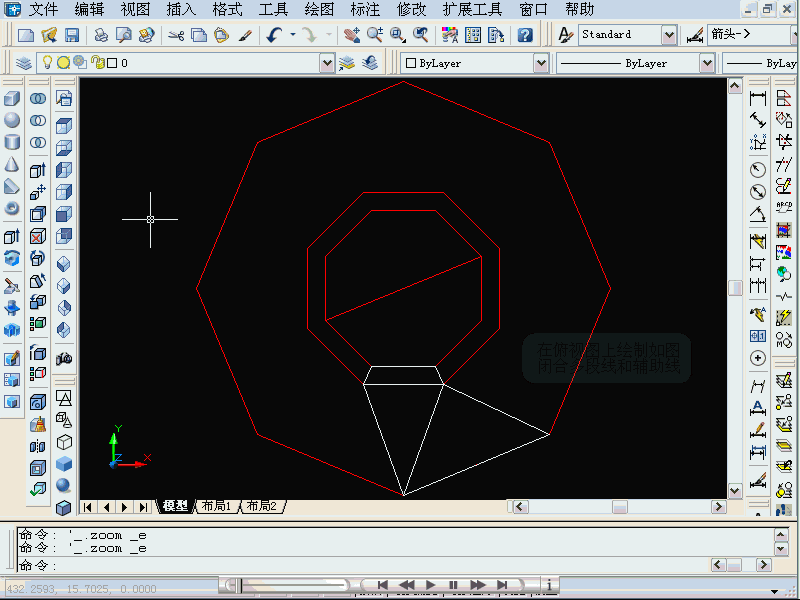

下面師操作的視頻，操作比較塊，主要注意剖切時選擇的三個點，另外提示在保留的一側單擊時，如果要保留的圖形編輯正好被遮擋，就保留兩側，然后將上面多余的選中刪除就好了。
