區域覆蓋WIPEOUT又是一種比較特殊的圖形，創建區域覆蓋的目的就是為了遮擋后面的圖形。初學者估計用到的人不多，但之前問相關問題的人不少，所以覺得有必要給大家講相關的技巧介紹一下。

當圖形重疊時，利用區域覆蓋可以讓圖面更整潔，也可以省去了修剪需要遮擋的圖形。區域覆蓋經常用在圖塊中，在圖塊中放一塊相同形狀的區域覆蓋，這樣可以自動遮擋后面的圖形，比如門窗自動遮擋后面的墻體，就不需要在墻體上預留門洞，移動或刪除門窗后墻體也不需要做任何處理，其實天正或浩辰建筑里門窗就是做了類似的處理。

但區域覆蓋有一些無法忽略的問題，給實際使用帶來很多不便，這里就簡單介紹一下。

一、區域覆蓋的創建方式

區域覆蓋的創建方法有兩種：

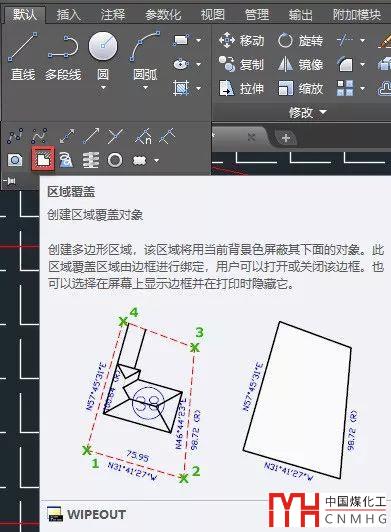

1、執行WIPEOUT命令后，可以直接通過拾取點來繪制區域覆蓋。

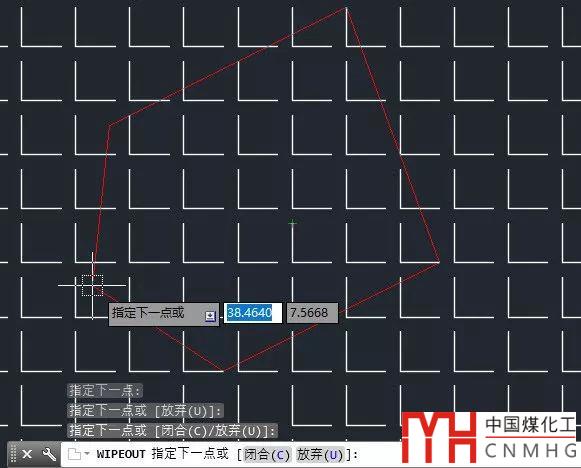

區域覆蓋創建跟繪制直線是類似的，但看上去卻有點不一樣，因?yàn)閰^(qū)域覆蓋邊界必須封閉，所以我們定義的最后一點始終會跟第一點相連，如下圖所示。

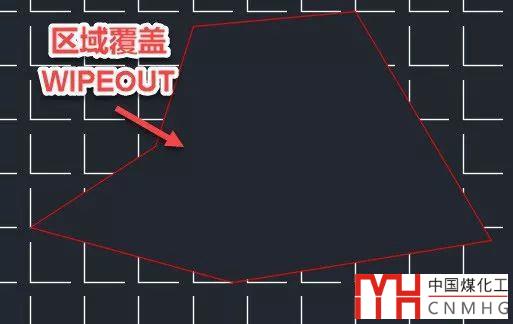

按回車或空格可結束區域覆蓋的創建，就可以看到區域覆蓋的效果，如下圖所示。

2、拾取繪制好的封閉多段線生成區域覆蓋

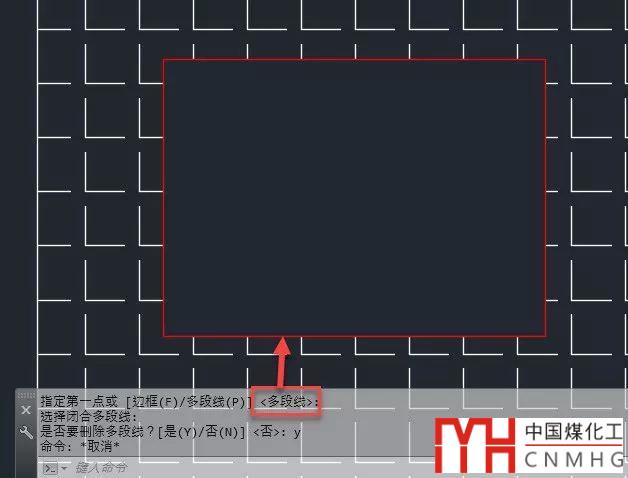

我們也可以先繪制好封閉的多段線，在執行區域覆蓋命令后拾取此多段線來生成區域覆蓋?？梢钥吹矫钚兄杏袃蓚€(gè)多段線：

指定第一點或 [邊框(F)/多段線(P)] <多段線>:

多段線(P)告訴我們可以輸入P回車后拾取多段線，<多段線>是默認選項，也就是直接回車就可以執行的選項，告訴我們不用輸入P，直接按回車或空格后就可以拾取多段線了。

如果畫這條多段線就是為了創建區域覆蓋，在出現是否刪除多段線的提示的時候可以輸入Y時，將此多段線刪除。

二、不想顯示和打印區域覆蓋的邊框怎么辦？

區域覆蓋跟光柵圖像、視口、裁剪圖塊或外部參照等圖形類似，都會顯示一條邊框線，如果我不希望顯示和打印這些邊框線，可以通過變量設置將邊框線顯示關掉。

其實注意看命令行提示，可以看到WIPEOUT命令本身就有一個邊框（F）參數，它就是用來控制邊框線的顯示和打印的。執行WIPEOUT命令后輸入F回車，命令行會提示：

輸入模式 [開(ON)/關(OFF)/顯示但不打印(D)] <顯示但不打印>:

邊框模式有三種，開（顯示并打印，可以輸入ON或1），關（既不顯示也不打印，可以輸入OFF或0），顯示大不打?。ㄝ斎隓或2）。

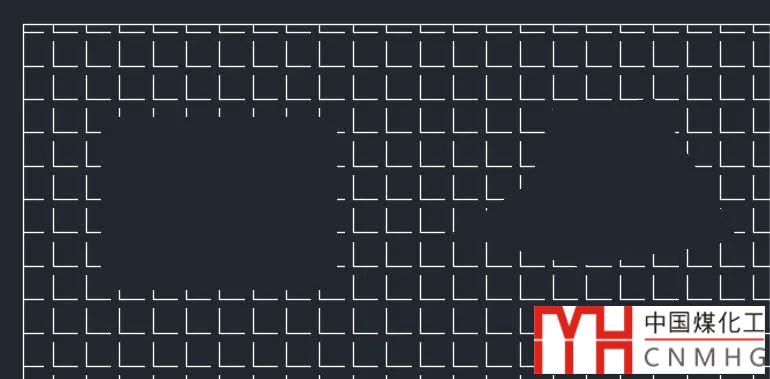

我們也可以不用執行WIPEOUT命令，直接通過設置WIPEOUTFRAME或FRAME變量的值來控制區域覆蓋邊框的顯示，邊框線不顯示的效果如下圖所示。

相關文章：CAD中如何裁剪圖塊、外部參照、圖像、視口?

三、如果創建圓形或帶圓弧的區域覆蓋

CAD的區域覆蓋不支持圓和帶圓弧段的多段線邊界，這個問題困擾了很多人，也有不少人找各種工具來解決這個問題。AUTOCAD一直沒有解決這個問題，但國產的浩辰CAD的區域覆蓋從2017版已經可以支持圓或帶圓弧的多段線，當然并不是修改了WIPEOUT的特性，只是在拾取圓或帶圓弧的多段線時，將這些圓和弧自動轉換成了直線段，段數可以通過精度值來控制。網上找到的可以創建圓形或帶圓弧的區域覆蓋的工具或插件，處理策略也是相同，我們自己也可以用相同的策略來畫，只是要麻煩一點。

下面就簡單將各種方法簡單給大家介紹一下：

1、直接繪制多邊形來代替圓或圓弧

如果我們找不到合適的工具，我們可以直接用多邊形來模擬圓或圓弧，之前發過一篇相關的文章，感興趣地話可以看一下。

在CAD中怎么創建圓形或帶圓弧的區域覆蓋WIPEOUT?

這種方法雖然和麻煩，但如果只需要一兩個圖形，在找不到工具的情況下，自己動手也花不了多少時間。

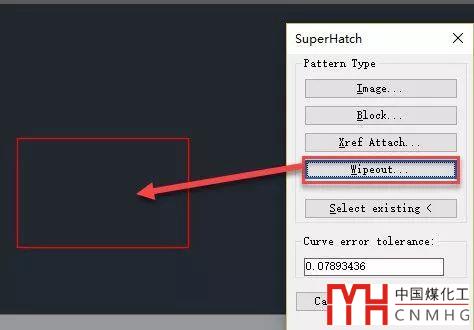

2、利用超級填充SUPERHATCH功能穿件區域覆蓋

CAD的擴展工具中本身是提供了快速創建圓或帶弧線邊界的區域覆蓋的工具——超級填充，但之所以沒有第一個介紹，是因?yàn)樵贏UTOCAD的大多數版本的超級填充在創建區域覆蓋的時候會提示錯誤，從2007版倒2018版都如此，不知道為什么，難道擴展工具沒有人測試嗎？

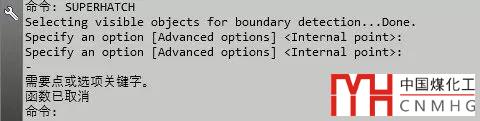

根據提示在某個區域內拾取一個點后，命令行都會提示函數錯誤，無法生成，即使是簡單的矩形邊界也是如此，如下圖所示。

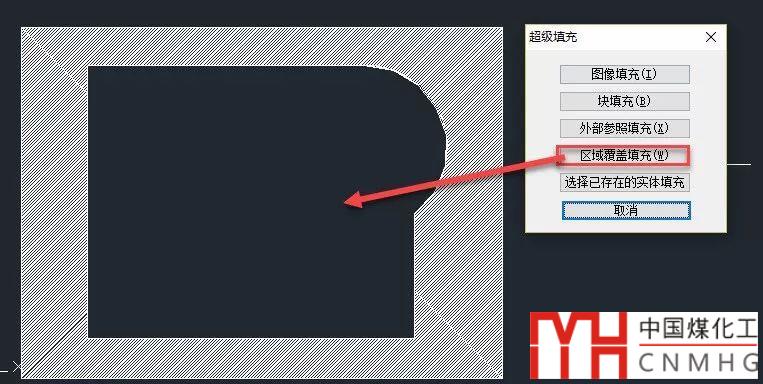

在浩辰CAD或其他國產CAD中也有超級填充的功能，通常是可以正常執行的，如下圖所示。

當然，在浩辰CAD中用超級填充不如直接用WIPEOUT，因?yàn)閃IPEOUT命令還可以根據需要設置圓或弧線的轉換精度。

CAD中怎么能讓圖塊能遮擋住后面的圖形？如何能更輕松創建區域覆蓋（wipeout）？

3、利用網上的其他插件

我們可以利用兩類插件，一種是可以將圓或弧線轉換成直線段的工具，一種是直接可以創建圓形或帶圓弧區域覆蓋的插件。

之前我分享過一個可以創建一個圓形區域覆蓋的插件：

CAD插件-圓形區域覆蓋（WIPEOUT）

至于將圓或帶圓弧多段線轉成直線段的工具網上應該也不難找，我也注意一下，如果有類似的插件也可以分享大家。

大家也不妨安裝一個浩辰CAD作為創建區域覆蓋的插件，浩辰CAD還提供了可以搜索并生成圖形外輪廓的輪廓線（OUTLINE）的功能，如果是圖塊，還可以用圖塊斷線（BLOCKBREAK）功能的遮擋模式自動生成與圖塊匹配的區域覆蓋。

四、區域覆蓋的顯示問題

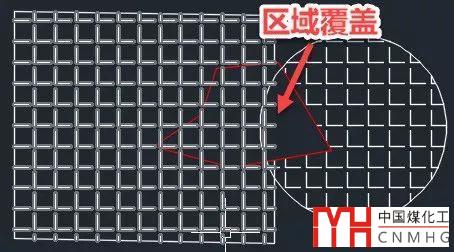

由于CAD有選擇預覽的功能，當光標劃過被區域覆蓋遮擋的圖形時，圖形會被完整顯示出來，如下圖所示。

有些人在打開別人畫的圖紙時發現有些圖形光標移過去就會顯示，移開就不顯示，就可以看看是不是使用了WIPEOUT。

另外如果區域覆蓋沒有放到合適的位置，就可能遮擋一些我們需要的圖形，比如圖塊中的區域覆蓋必須放在圖塊的最下面，而需要圖塊遮擋后面圖形的話，圖塊必須在其他圖形的上面，這就需要設置合理的圖形次序了，關于圖形次序的設置請參看下面的文章。

每日一貼——CAD圖形被遮擋怎么辦？

雖然綜合評價國產CAD跟國外領先的CAD還有差距，但有一些局部功能?chē)?guó)產CAD根據用戶需求做了不少改進，卻明顯要比AUTOCAD方便很多，區域覆蓋的功能就是如此。
