（學習筆記，沒有經過嚴格的推導，僅供參考）

問題的提出

錨固儲罐螺栓座的設計，GB50341沒有給出計算方法，不過GB50341的“母本”API650的5.12.6條推薦按AISI T 192第II卷，第V 部分（標準原文如此，實際應為VII部分） “Anchor Bolt Chairs.” 設計。

AISI T 192在百度上找不到，但可以通過適當途徑，在墻外的SCRIBD文庫網站上查到，下載要付費，這部分也就三頁，還是截屏好了（見下圖）。文獻[1]是對這個Part VII較為完整的翻譯，可以參考。

PVDesktop軟件圓筒形儲罐計算中的“帶補強板（墊板）的錨固”設計，給出的螺栓座墊板寬度為sqrt(D*t)（其中，D為儲罐直徑，t為底圈罐壁厚度），但對墊板高度卻沒有明確要求，乍看讓人有點不解。ASIST 192, Vol.II, Part VII明確指出，” Maximum recommended stress… This is a local stress OCCURRING JUSTABOVE THE TOP CHAIR. Since it diminishes rapidly away from the chair ”。

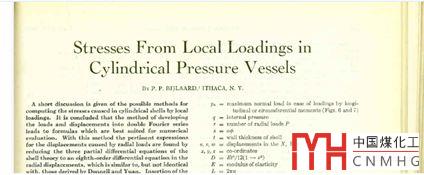

和WRC107、WRC297公報一樣，該AISI Part VII也是源自P. P. Bijlaard的研究成果（見下圖）。參考WRC公報中對補強圈尺寸的要求（補強圈寬度大于1.65*sqrt(R*t)，見HG/T20582第26部分的編制說明，P409），若將上述墊板寬度視為蓋板（或筋板）外邊緣到墊板外邊緣的距離，而不是指墊板周向上的長度，似乎更為合理。

需要指出的是，與WRC公報中典型的局部應力計算模型（立式容器的耳座）不同，儲罐螺栓座筋板下端是與罐底板鉸接的，并且緊挨著筒體端部，這點與裙座上的螺栓座相似。

那么問題來了，JB/T4712.3標準中的立式容器耳座，我們平時見到的地腳螺栓座，其墊板的尺寸遠小于WRC公報中對補強板尺寸寬度的要求，那么我們儲罐上的螺栓座墊板尺寸怎么取合適？

解決思路

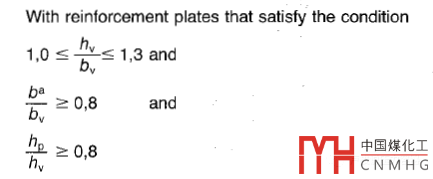

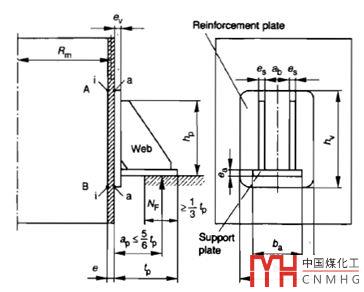

按照JB/T4712.3釋義3.6.3.1中“由支座彎矩引起的局部應力按照AD規范S3/4中主方法進行計算”的指引，在德國壓力容器規范 ”AD 2000 CODETechnical Rules for Pressure Vessels” 的”S3/4 Vessels with support brackets” 一章中，我們找到了JB/T4712.3耳座墊板尺寸的來由，見下圖。

若要了解AD 2000 CODE S3/4的原理，可以移步英國壓力容器標準”BS 5500 Specification for unfired fusion welded pressurevessels”. BS 5500 在 “Annex G G.3.1.5 Reinforcing plates for brackets” 中給出了加強板（墊板）邊緣處彎曲應力、表面應力計算式（A safeapproximation for the maximum stresses in the REINFORCING PLATE, which occursat the edges of the actual loaded area…）。

當支座處襯托板（墊板）的寬度（由局部載荷作用區的外周邊量起）大于1.65*sqrt(R*t)時，在計算殼體上各項應力時允許以襯托板和殼體壁厚之和代替殼體壁厚，否則就不能計及襯托板的加強作用[2]。但即使墊板尺寸不滿足上述要求，它實際上也是能夠起到降低應力的作用。

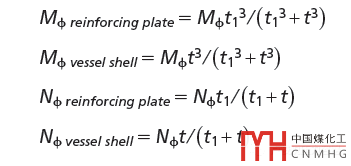

BS 5500 G.3.1.5以及HG/T 20582 第26部分是這樣解決的：在計算外載荷時計及墊板的厚度，但在計算由外載引起的應力時不計入墊板壁厚。

這也就能理解AD 2000或JB/T4712.3中耳座墊板尺寸為什么那么小，既可以保證強度，又不浪費材料。

解決辦法

上式為PVDesktop罐壁局部應力計算式，式中已將墊板厚度計入應力計算，如果地腳螺栓座墊板不按程序給出的要求取值（br值），那么有可能出現設計不足。

對比發現，采取適當提高螺栓座高度等措施可有效降低罐壁局部應力，這要比通過設置一塊“巨大”的墊板來得美觀和經濟。

所以，我們的解決辦法是，首先按“不帶補強板的螺栓座”進行計算，強度裕量可以留小一點，這樣加上尺寸較小的墊板（尺寸按結構上的需要確定，厚度一般取筒體壁厚），就足以保證設計強度。

參考文獻

[1] 張志強 等. 儲罐錨栓座結構設計方法. 油氣儲運, 2015, 34(10).

[2] 丁伯民 等. 殼體局部應力計算方法的分析與匯總. 化工設備設計, 1994,(4)

英文難啃，推薦兩篇關于BS 5500 G.3.1.5的中文文獻。

[3] 竺基梅. 容器殼體由懸掛式支座引起的局部應力計算. 化工設備設計, 1983(4).

[4] 玉增鳳 譯. 對BS5500附錄G 中圓筒形殼體由局部載荷引起的應力計算方法的幾點意見. 化工設備設計,1985(3).
