現有一小直徑固定管板式換熱器，壓力和溫度都不高，DN300，采用Φ325×8.5鋼管作為管程筒體，選用HG/T20615法蘭WN 300-300 FM作為管箱法蘭，并采用HG/T20631纏繞墊B 300-300作為管箱法蘭墊片。

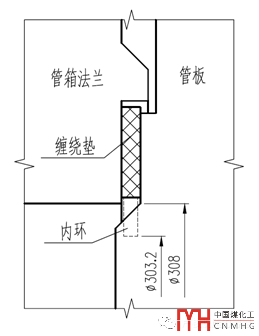

人們通常取管板凸臺尺寸等于管程筒體內徑，對于這臺設備就是鋼管內徑Φ308，但標準的B型纏繞墊內環內徑為Φ303.2，纏繞墊內環與管板密封面凸臺出現了干涉，墊片是裝不上去的，如下圖所示。

現有三種解決辦法：

一、改用不帶內環的基本型纏繞墊，也就是A型。

但這種方法恐怕不太妥當，尤其是對于壓力和溫度較高，或是對于密封要求較為嚴格的場合。

首先，按HG/T20631表3.0.1的規定，A型纏繞墊僅適用于榫/槽面，而管箱法蘭與管板為凹/凸面密封，理應選用B型，選A型與標準不符。

其次，纏繞墊的內加強環能夠提供回彈力有利于密封，也能夠提供強度，在螺栓過載時，保證不被壓潰。

DN300 Class300榫/槽面與A型纏繞墊的尺寸如下圖所示，它們之間的間隙很小，墊片在受壓時，密封槽能夠起到限制變形的作用，即保證強度。而管板的凸臺顯然起不到類似的作用。

再次，建議采用這種方法的人援引的是HG/T20631的第3.0.5條，即“除基本型外，Class600, Class900, Class1500, Class2500及采用PTFE為填充材料的墊片應使用內環”。但個人認為，這個條款并不能引出類似于“Class150, Class300不帶內環的柔性石墨纏繞墊，可用于凹凸面密封”的結論。

二、修改B型纏繞墊內環內徑。

HG/T20631的4.0.3和HG/T20635的3.2.10都提到，纏繞墊內環內徑尺寸可以根據需要確定，可在訂貨時向制造廠提出。但這個墊片需要單獨備件了，“失去了互換性”，對于檢維修或許是個潛在的麻煩事。

三、將管板凸臺尺寸由Φ308修改為Φ300。

若不影響布管，這是最簡單也是最好的解決辦法。

事實上，對于HG/T20615管法蘭也存在纏繞墊內環伸入管子內徑的問題，HG/T20631的4.0.3最大允許內伸1.5mm，多了就要割了，這應該是考慮到內伸對管子內流體流動的影響。
