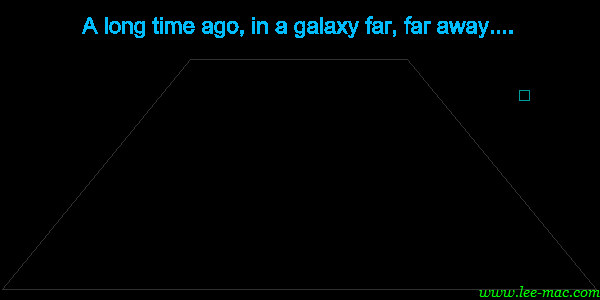

在CAD中我們經常會利用三維模型來創建軸側圖或透視投影圖，但有時我們只有平面圖形，要建模的話很復雜，曾經就有人問我有沒有這樣的工具，能不能利用二維圖形直接生成軸側圖或投影圖。對于這種問題我只能說沒有，因為從平面圖一個視角方向沒法生成三維方向的投影圖呢。不過網上看到一個二維投影插件，這個插件無法生成三維模型的二維投影，但假設圖形本身就是平面的，例如樓梯的欄桿，我們要畫出來欄桿單元并傾斜陣列顯然不太容易，但有了這個插件，我們可以繪制水平的單元并進行陣列，然后在投影成斜的。當然還可以有其他用途，比如做文字或其他平面圖形的透視效果，如下圖所示。


把這個插件分享給大家，希望你能用得上！
百度網盤下載地址：

http://pan.baidu.com/s/1c2uifny

插件用法如下：
1、輸入AP，加載下載的插件2DProjectionV1-0.lsp
2、繪制平面的圖形，在圖形外面畫一個矩形框作為源參照框（source reference frame），繪制一個傾斜的投影目標參照框（destination reference frame），兩個邊界框都要是一個封閉的四邊形多段線。
3、輸入2DPRO命令，首先選擇要投影的對象，然后分別源參照框和目標參照框，即可完成操作。
