有人問了我這樣一個問題：

現在碰到一個很棘手的問題，是這樣的，剛收到別人發來的一份工程圖紙，打開的時候感覺很卡，但是發現又沒多少東西里面，無意中發現在移動的時候會出現很多圖紙被移動，才知道被隱藏了，但是圖層已經全部打開了和解凍了，點擊工具里面的隔離隱藏也不能解決，請問這個問題怎么解決??？！

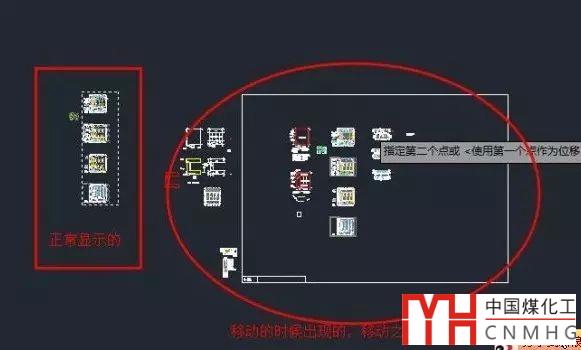

還發了截圖：

除了上面問題，還有人遇到過類似的問題，比如圖中有一個圖塊，將這個圖塊炸開后，突然周圍多出了很多的圖形。

為什么會有這種現象呢？

很顯然這些人拿到的都是別人畫的圖紙，實際上從本文的標題大家已經知道答案了。CAD提供了一個裁剪圖塊和外部參照的命令:XCLIP(快捷鍵XC)，可以將圖塊在封閉邊界線內部或外部的區域給裁剪掉。一旦圖塊被裁剪后，被裁剪的區域就不會顯示，但在移動圖塊夾點或者炸開圖塊時，會按原始的圖塊定義來顯示或處理，因此會出現上面問題中移動夾點過程中可以看到很多圖形，但正常顯示只能看到部分圖形的情況。

上圖因為將多個圖框做成了一個圖塊，實際圖形量遠比看到的圖形要多得多，而且這種超大圖塊也會影響CAD的性能，所以他在操作過程會感到卡，通常不建議在這種狀況下使用XCLIP。

遇到這類圖形應該如何處理還要看你的需要，不同的需求有不同的處理辦法。

一、想顯示圖塊或外部參照內的全部圖形。

可以輸入XCLIP命令，回車，選擇圖塊，然后輸入選項OFF（關閉）或D(刪除)裁剪邊界。

二、保留圖塊和外部參照，但要刪除裁剪邊界外的圖形。

雙擊圖塊，進入塊編輯（BEDIT）或參照編輯（Refedit）命令，編輯此圖塊或外部參照，將其他圖形刪除，保存圖塊或外部參照，退出塊編輯或參照編輯。

注：但并不是所有圖形都能進行這種方式的修改，如果使用XCLIP裁剪是因為下列原因，通常不建議修改：

1、外部參照原圖不能改，但我圖中只需要顯示其中一部分；

2、圖塊在圖中被插入多次，部分塊參照需要裁剪一部分；

這些都是較正常的需求，圖塊和外部參照就算正常可以編輯，但不建議修改，因為修改就會影響其他圖形。

3、拿到圖紙時圖塊是一個程序處理過的多重插入匿名塊，無法炸開或用塊編輯繼續編輯，但圖紙上只需要其中一部分，就用了XCLIP。

這種情況屬于非常規情況，應該比較少，由于圖塊無法編輯，也就沒有辦法進行這種操作了。

三、不需要保留圖塊或外部參照，希望能修改其中的圖形。

如果是外部參照，先綁定，將外部參照轉成圖塊，然后輸入X命令炸開圖塊。圖塊炸開后，最好能輸入PU命令，清理圖塊定義，避免殘留的圖塊定義影響圖紙操作性能和保存圖紙大小。

XCLIP的參數簡介

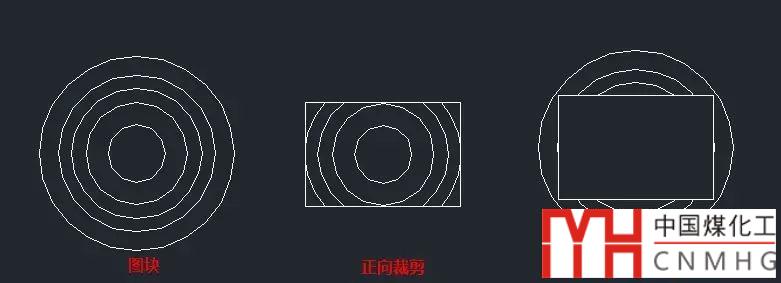

至于XCLIP怎么用，大家看看命令行參數，簡單試一下就應該會了。XCLIP的參數主要包括設置邊界形狀、設置正反向裁剪，開關裁剪效果、刪除邊界等。開關和刪除邊界在上面已經介紹過了。新建邊界時可以直接繪制矩形和多邊形，也可以選擇事先繪制好的封閉多段線。我們不僅可以將封閉區域外的圖形裁剪掉，如果有特殊需要的時候還可以將封閉區域內的圖形裁剪掉，保留外部的圖形，這就是反向裁剪，如下圖所示。

大部分選項試試就應該清楚它們的作用了，唯一有一個比較難理解的：裁剪深度。如果只畫平面圖的話，這個通常也不用設置，當圖中有三維模型或者二維圖形不在同一平面時才使用這個參數。三維實體有高度，所以剪裁平面有一個相對的深度，從確定平面往下是負值，往上是正值，比如100高度有一個圓，0高度也有一個圓，剪裁深度為100的時候，就只顯示上面的圓了。

不管你用不用這個命令，至少看過這篇文章后知道XCLIP是怎么回事了，遇到類似前面的問題，就可以先試試，看看是不是XCLIP導致的問題。

還有一個跟XCLIP相關的命令給大家介紹一下，用XCLIPFRAME變量可以控制裁剪邊界是否顯示，設置為0，不顯示裁剪邊界，設置為1，則會顯示邊界，這也取決于你圖紙的需要。設置方法：

輸入XCLIPFRAME，回車，輸入0或1，回車，接口。

上面簡單給大家介紹了圖塊或外部參照的裁剪的方法，以及遇到裁剪圖紙的處理方法。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
