年前發了一個三維建模的練習，練習中用多次用到了倒角，但當時并沒有講解清楚，倒角的操作在視頻中也是一帶而過，導致有網友在完成練習過程中遇到了困難，覺得有必要將其中倒斜角的操作單獨講一下。

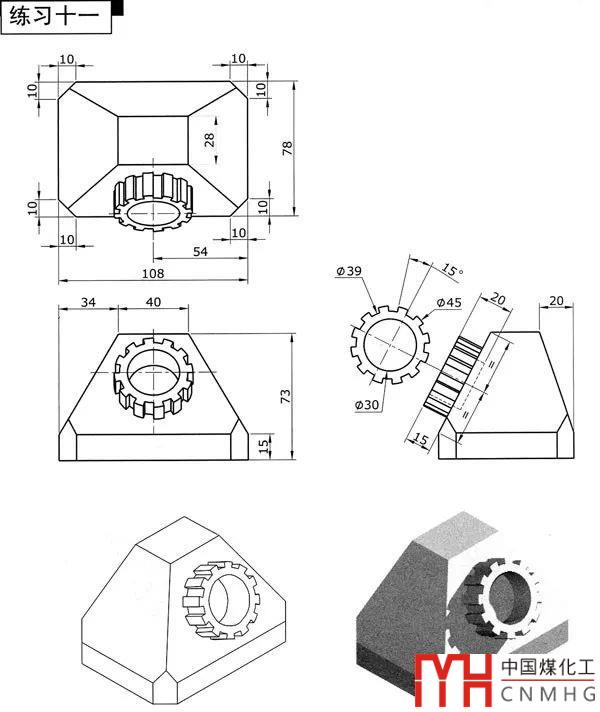

3D練習（十一）

首先這個模型中頂面四邊有幾個大斜角，然后四個豎邊還有10X10的小斜角。我們首先要將四個大斜角的倒角距離算出來。

首先算出在高度方向偏移的距離=73-15=58，然后再算各邊水平面上的偏移，兩個側邊的偏移已經標出來了，是34，后面偏移也標出來了，是20，前面的偏移需要算一下，等于78-28-20=30。結果就是：兩個側邊的偏移距離分別是58和34，前面邊的偏移距離分別是58和30，后面變的偏移距離分別是58和20。

CAD中圓角、倒角（Chamfer）的一些技巧

CAD倒角怎么用？CAD倒角中的角度怎么設置？

下面以一個側邊為例來練習三維倒角的操作。

1、輸入BOX命令，繪制一個108X78X73的方體，切換到西南軸側視圖。

2、輸入CHA回車或在面板或工具欄中單擊倒角按鈕，執行倒角命令。

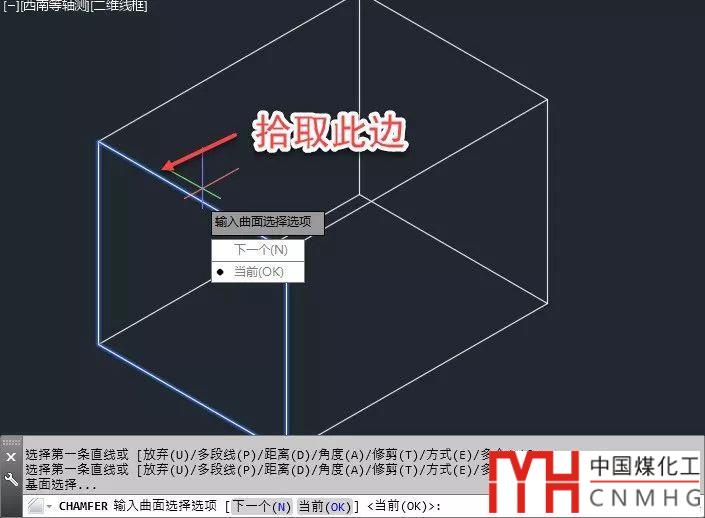

3、首先拾取頂面左側的一條邊，拾取邊后方體的一個面會亮顯，同時會讓輸入曲面選擇選項，也就是讓我們選擇一個倒角的基面，如下圖所示。

如果不想用亮顯的面作為基面，可以輸入N回車切換到下一個，也就是頂面。通常直接回車使用亮顯的面作為基面就可以，只是基面不同，倒角值輸入的順序會有所不同。

4、回車，直接用側面作為倒角的基面，此時會提示輸入基面的倒角距離，輸入58，回車。

5、命令行會提示輸入其他面的倒角距離，輸入34，回車。

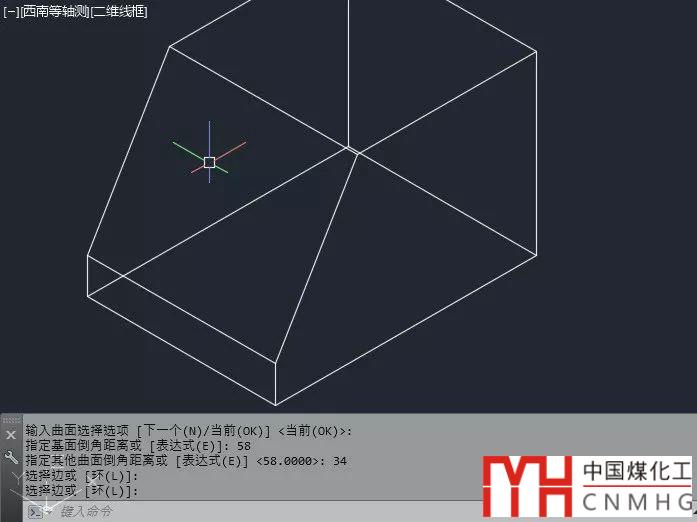

6、命令行提示選擇邊或環，再次單擊側邊后，回車，倒角就完成了，如下圖所示。

在設置好倒角距離后，輸入環（L）選項可以將基面的所有邊選中一起進行倒角；選擇一條邊后會繼續提示選擇邊，此時還可以選擇基面的其他邊，回車是確認選擇。。

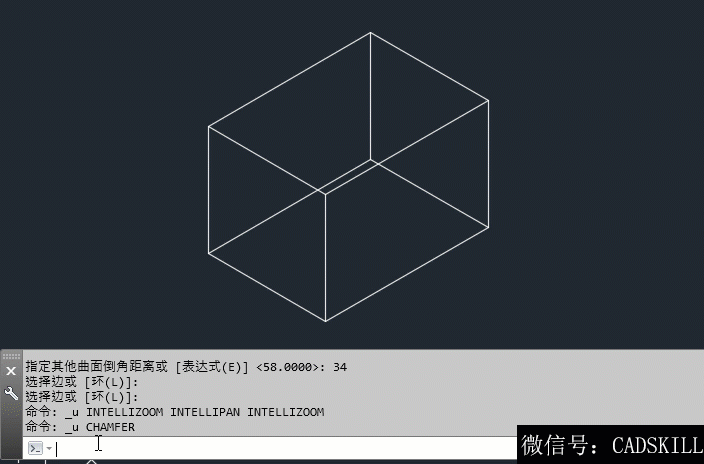

上面介紹了三維倒角的基本操作捕捉，如果還不清楚，可以看一下下面錄制的視頻。

希望通過這個講解后能幫助大家熟練掌握三維模型倒斜角的操作。
