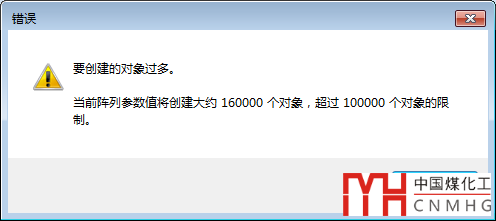

不知道你在陣列的時候是否遇到過這種情況，就是CAD會提示要創建的對象過多，超過100000個數量限制，無法進行陣列，如下圖所示。

這種提示通常是在使用低版本的陣列，也就是高版本中的經典陣列ARRAYCLASSIC的時候才會遇到，出現這個提示后，點“確定”按鈕，會返回陣列對話框，我們必須修改陣列的項目數，使最終創建的對象數少于100000個才能完成陣列。

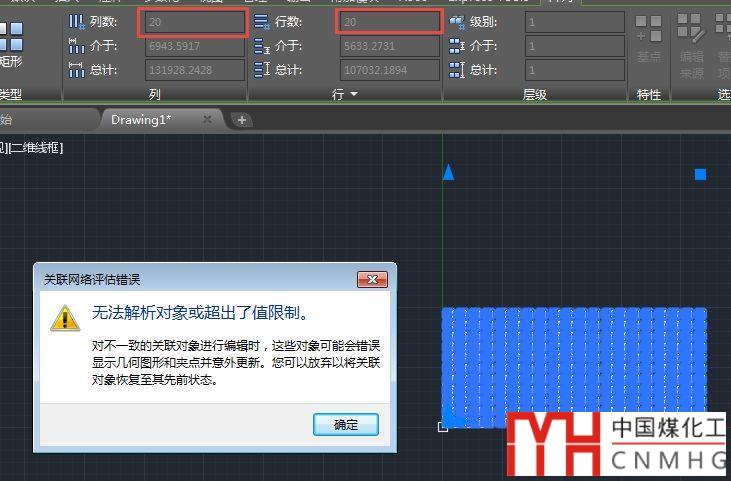

如果我們使用的是高版本的關聯陣列，其實也同樣會出現提示，不過提示讓人有點看不懂，現象也比較奇怪，如下圖所示。

我選擇了400個圖形，想創建一個20X20的矩形陣列，輸入完參數后并未出現錯誤提示，但可以看到，圖中并未按照設置生成20X20的陣列，只是顯示了20X11的陣列，后面這些行同樣是因為超出了100000的顯示不顯示了，但夾點的位置還是按照20X20陣列的結果顯示的，此時，拖動夾點嘗試增加行數，也會彈出一個提示對話框，但提示對話框的標題和信息都讓人看不懂，標題是“關聯網絡評估錯誤”，大致意思就是數量操作了限制，建議恢復到合理的設置，否則顯示跟設置對不上。

CAD設置這個限制的初衷，可能是為了防止大家不小心將陣列項目數設置得過大，導致一次創建了大量實體，此時如果發現錯誤，即使撤銷操作也很費勁，尤其是在當年機器配置低、CAD性能低的時代更是如此，陣列過多的對象甚至有可能導致CAD無響應退出。

但100000個對象對于現在的機器配置來說不算什么了，當然這個數量限制還是可以防止設置了不合理的陣列參數。

不知道大家在實際工作中是否有陣列參數設置正確，但因為一次陣列的圖形太多，然后出現這個提示導致無法完成陣列的時候。比如我選擇了30000個圖形，只是想做一個2X2的陣列，陣列始終不成功，最終只能通過復制完成。

陣列的這個數量限制是否可以修改呢？

當然當時可以，不過CAD可能認為這個數量限制比較合理，通常不需要修改，因此這個數量限制不是一個常規的系統變量，而是一個環境變量，設置起來比較麻煩。

普通的系統變量，在命令行輸入系統變量名稱或用SETVAR命令后輸入系統變量名稱，回車，就可以查看或設置系統變量的值。

而環境變量比較麻煩，必須用SETENV命令，控制陣列最大數量的環境變量是MaxArray，最大值可以設置為10000000，通常不建議設置過大。設置方法是在命令行輸入下面語句

(setenv "MaxArray" "200000")

需要注意的是，在命令行輸入命令后系統變量，大小寫是無所謂的，而環境變量，大小寫必須嚴格按照變量名輸入。

如果你沒有遇到過這個問題，或者遇到這個問題的時候確實是因為自己項目數設置錯了，不建議修改這個參數。
