1. Telltale hole 指示孔

UG-25 腐蝕 一節定義了”Telltale hole”，中文可以翻成指示孔、信號孔或警報孔，ASME的官翻是指示孔，見2015中文版。

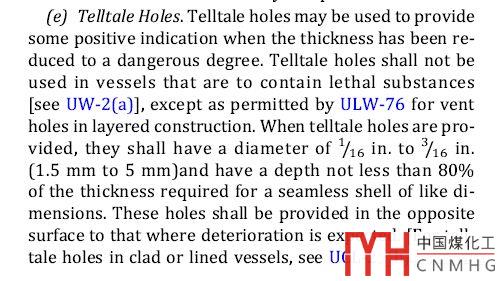

Telltale hole，指示孔直徑在1.5~5mm之間，從殼體的非腐蝕側（通常是外壁）鉆一小孔，小孔不能穿透整個殼體壁厚，小孔深度大概在壁厚的80%。它的作用是，當介質腐蝕掉殼體的20%厚度時，介質就會從指示孔中漏出來，以此警示此時剩余厚度已經有點危險了。當然，這種小孔不能開在致死介質容器，也通常只用于低壓容器。

嘿，有點新鮮，GB容器好像沒有這種小孔。

2. Vent hole 泄放孔

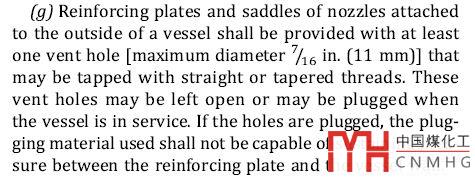

2017版ASME VIII-1在UG-37開孔補強 一節定義了”Vent hole“，字面上叫泄放孔，但準確地說應該叫通氣孔、檢漏孔。這個孔開在補強圈上，可以是 直徑不超過11mm的光孔或螺紋孔。

UG-37補強圈上的這個孔在2015版中也叫Telltale hole，2017版改成了Vent hole，以示和UG-25中的Telltalehole區別。因?yàn)閁G-25和UG-37這兩個小孔結構和功能上都是不一樣的。

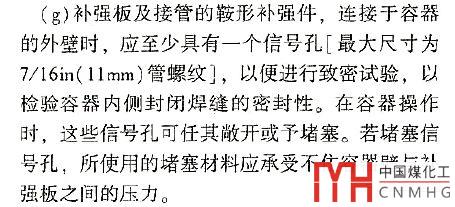

在ASME VIII-1 2015的中文版中，對UG-37這個孔的功能是這樣介紹的（英文版沒有），見下下面的截圖。這個孔是用于檢測焊縫的致密性，應該可以檢測補強圈與殼體或接管的焊縫，以及被補強圈覆蓋的殼體上的焊縫吧。

這個孔在設備使用期間可以敞著，也可以堵上，但如果堵上應保證不憋壓。

JB 4736補強圈標準上也要求開這樣的孔，此前咱們也討論過，見《爭鳴丨補強圈檢漏孔設在最低點？》。
