這個問題我們前面已經討論過，見《換熱器管板計算中的三個問題》，此次再詳細地說一下。

ASME VIII-1 UHX-4 (b)中要求“法蘭設計中在確定附錄2的最小需要螺栓載荷Wm1和Wm2時，應計及分程隔板處墊片作用的影響。”GB/T151-2014的7.1.1.2對W的符號說明中也提到了這一點。SW6于2017年底發布的v3.1版本中，在對于多管程管箱法蘭即要求輸入“分程隔板截面積”即為此意。

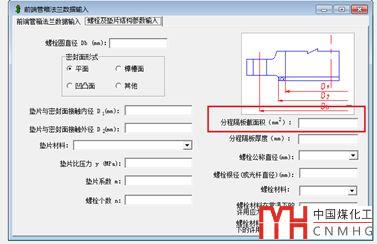

圖1

我們來看一下計算書，圖1中的“分程隔板截面各積”即為圖2、圖3中的“分程隔板墊片面積”。圖2中上述值為0，圖3中則為4000。分別對比圖2和圖3中預緊狀態下、操作狀態下所需的最小螺栓載荷，我們可以發現SW6對于分程隔板處的墊片反力按下邊兩個式子考慮。

式中，Ag為分程隔板處墊片面積，y為墊片的比壓力，m為墊片系數。上述式子截圖自文獻[1]。

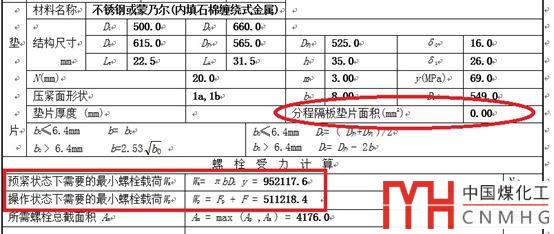

圖2

圖3

最后介紹兩篇相關文獻。

[1] 徐探宇.多管程換熱器管箱法蘭的修正計算.石油化工設備技術.1992,13(5)

[2] 樊得炅.多管程管殼式換熱器管箱法蘭的強度計算.石油化工設備.1991,20(6)
