一般在繪制三元相圖（Ternary）時，會對源數據進行歸一化（Normalization），即x+y+z=1(100)。

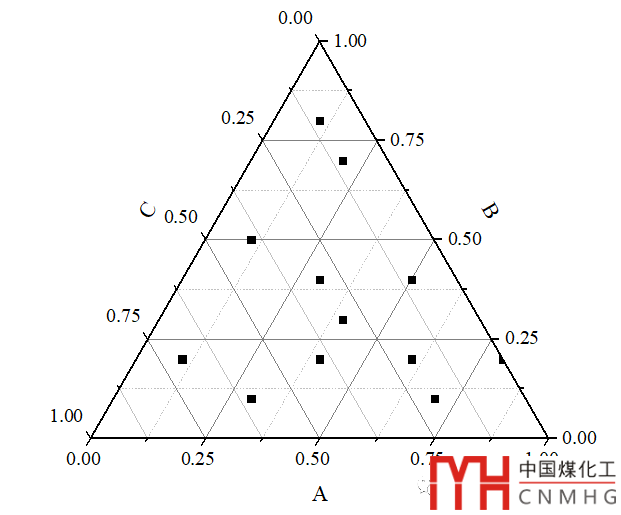

繪制的三元相圖（Ternary）如下圖所示。

可是問題來了，Origin是否可以繪制直角三角形三元相圖呢？答案是可以的。

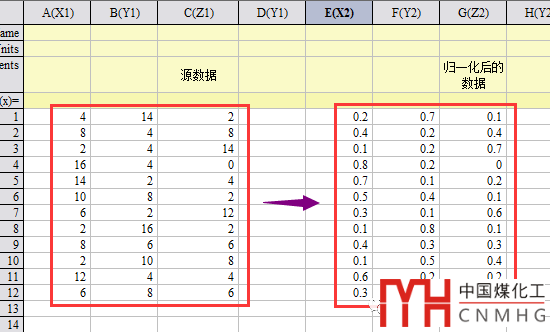

1. 【關鍵步驟】在繪制直角三角形三元相圖時，需要使用歸一化后的數據。

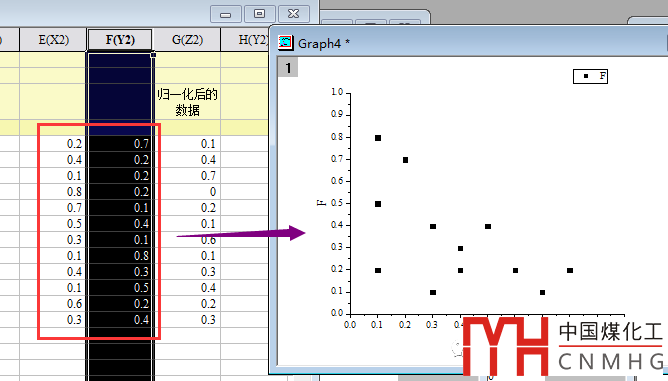

2. 選中歸一化后的xy兩列，繪制二維散點圖（scatter），并將兩個坐標軸的范圍設為0~1。

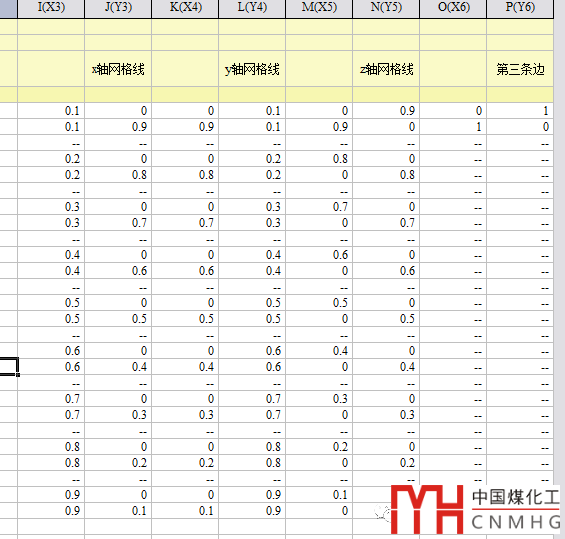

3. 【關鍵步驟】構造直角三角形三元相圖的網格線和第三條邊。需要構造如下圖所示的4組數據，其中，1組用于繪制第三條邊，另外3組用于繪制網格線。

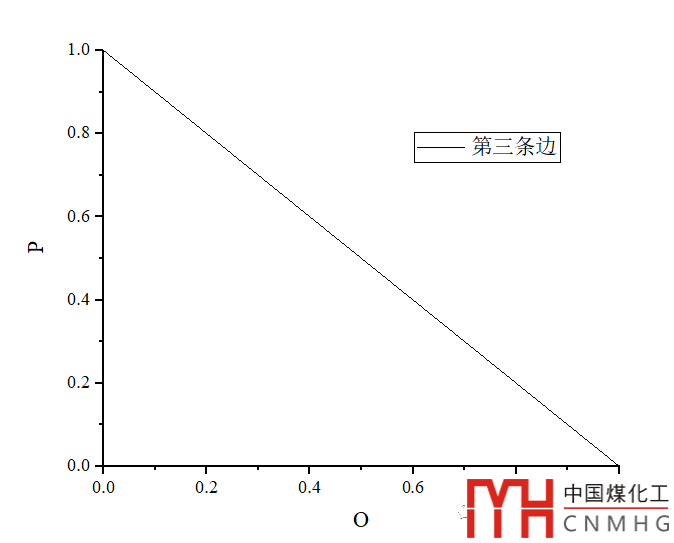

   1. 第三條邊

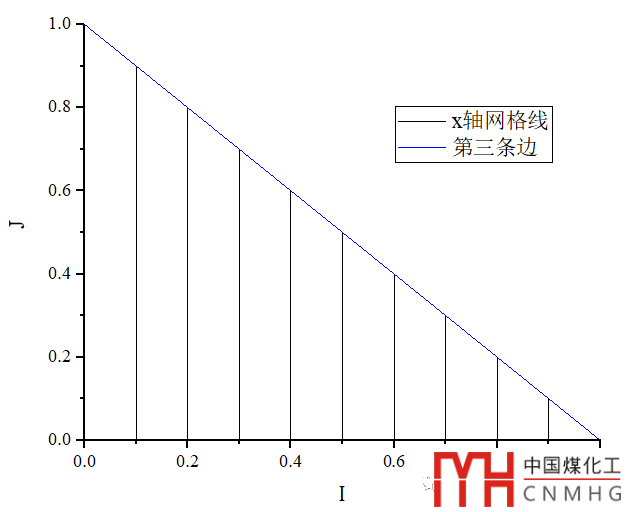

   2. x軸網格線

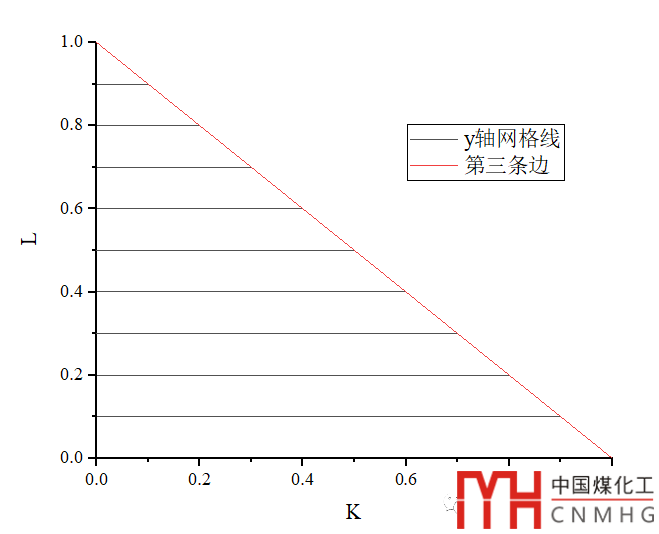

   3. y軸網格線

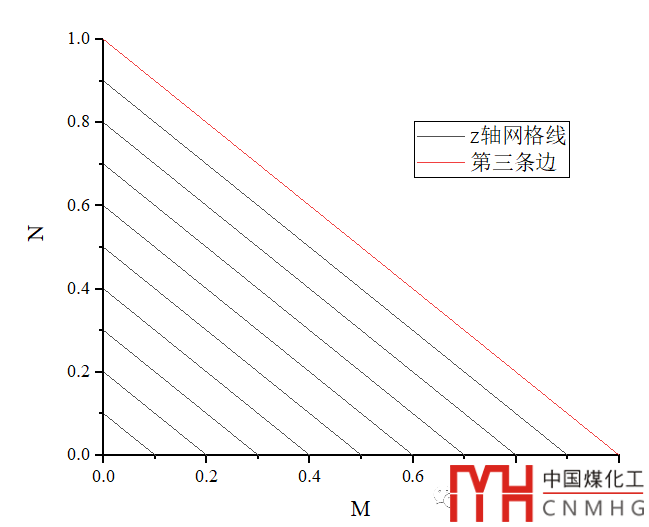

   4. z軸網格線





   5. 第三條邊+網格線

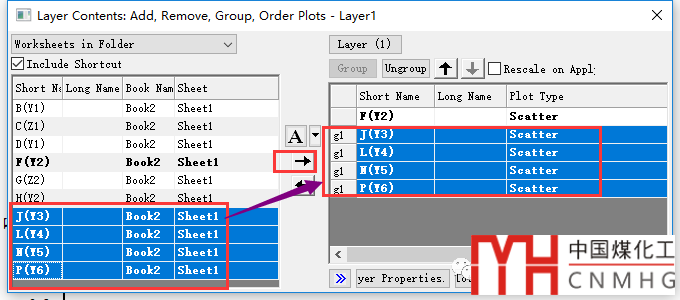

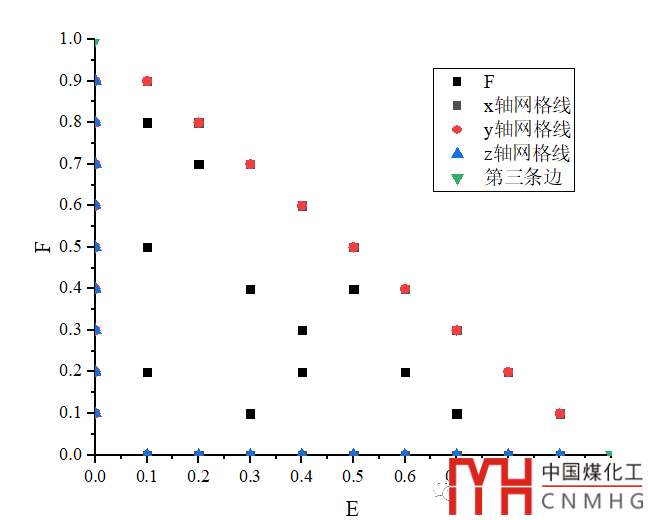

4. 使用Layer Contents功能將上一步驟構造的網格線和第三條邊添加到繪制的直角三角形三元相圖里。

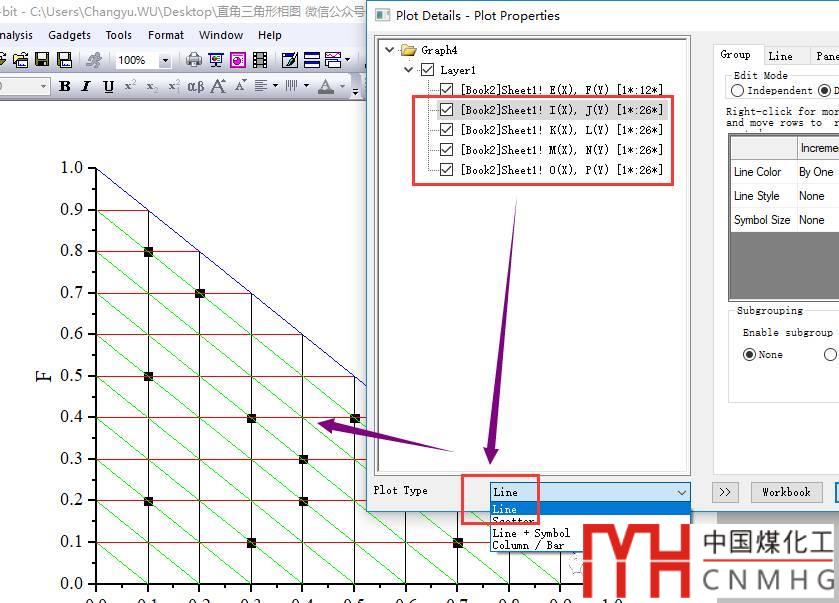

5. 雙擊打開Plot properties對話框，將網格線和第三條邊的曲線類型改為Line。

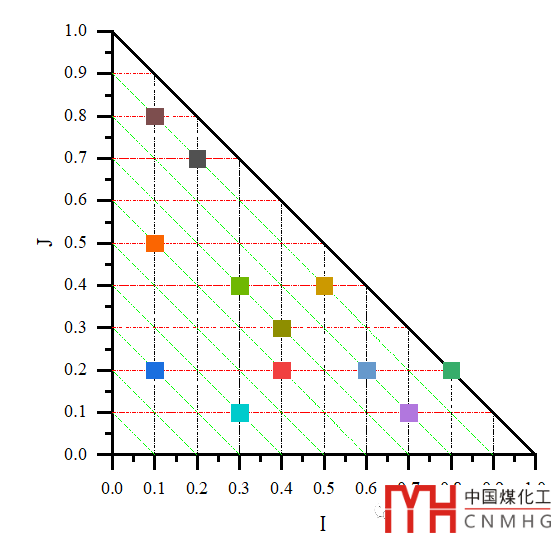

6. 修改網格線和坐標軸的格式、變換散點的顏色與大小、調整layer的寬和高相等，使得直角三角形三元相圖更好看一點。





7. 看看等邊三角形和直角三角形三元相圖的差別。
