分組柱狀/條形圖（Grouped Column/Bar）經常用于不同組間數據的比較，這些組都包含了相同分類的數據。如下圖所示，分組柱狀/條形圖可以對比相同分組下不同分類的數據大小，也可以對比不同分組下，相同分類的數據大小。（摘自http://antv.alipay.com/）

1. 數據：包括分組數據和實驗結果

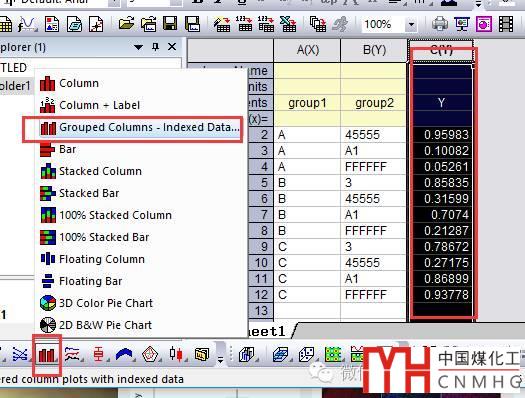

2. 插入Grouped Columns（注意：只選擇實驗結果，勿選擇分組數據，否則會提示錯誤）

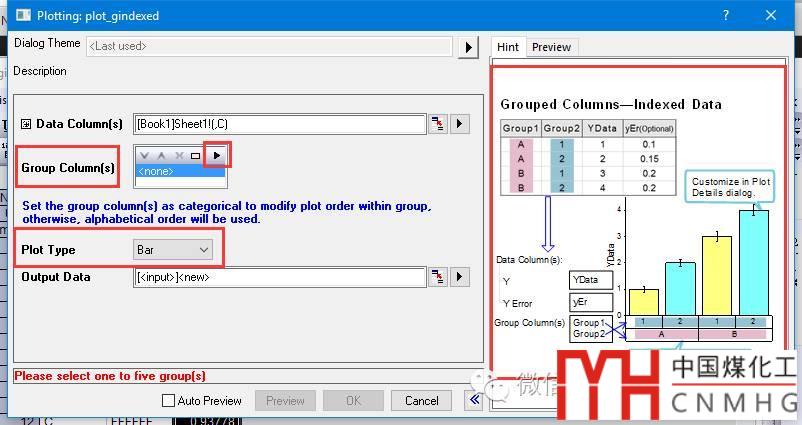

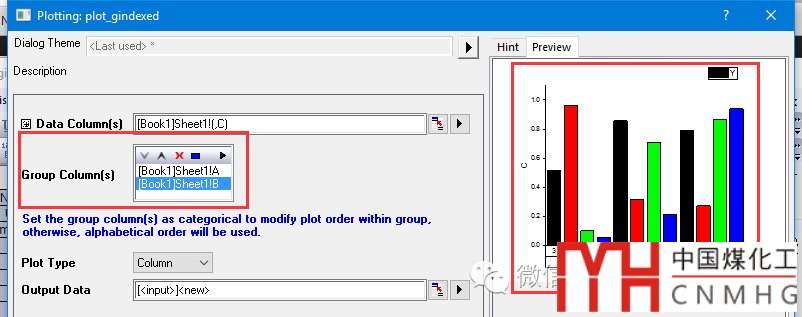

3. plot_gindexed繪圖對話框，手動選擇分組數據（此處選擇A和B列），還可以切換Column或者Bar圖。右邊是繪圖提示，也可以預覽結果。

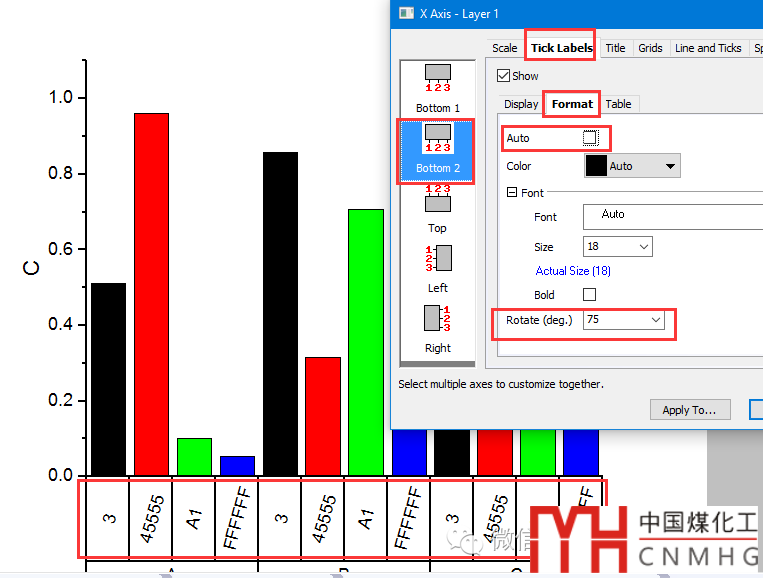

4. 設置分組標簽表的格式，調整下X軸第二層標簽，旋轉75度，以免重疊（注意選擇的是Bottom 2，即第二層標簽，來源于第2列分組數據）。





5. 設置條形圖的間距，Gap Between Bars為20%，Gap Between Subsets為10%

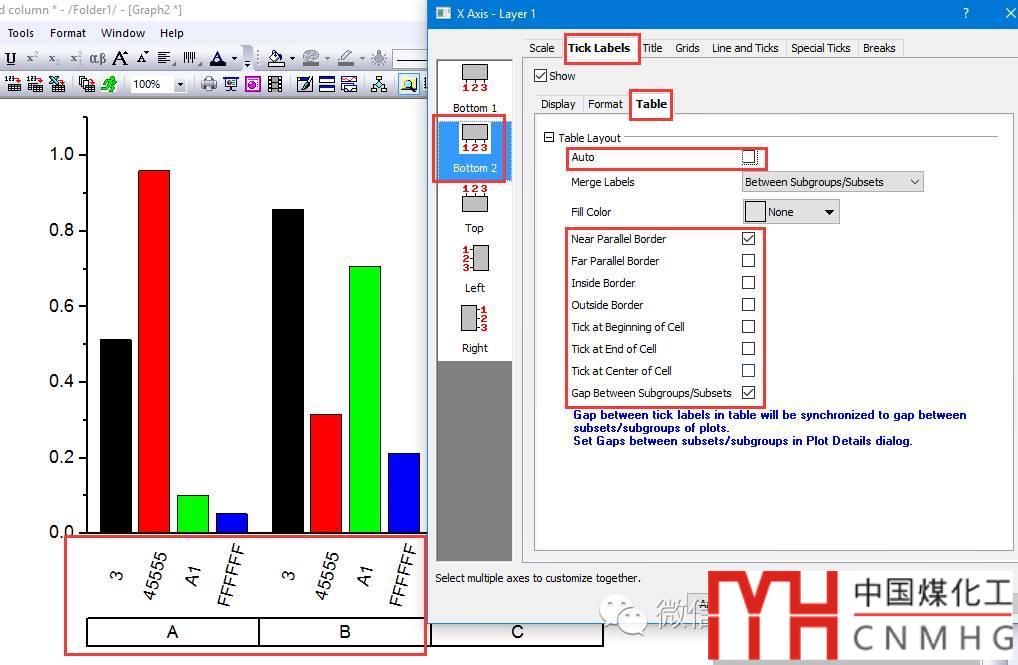

6. 設置標簽表的線條顯示，對于Bottom 2，去掉Auto的標簽，勾選Near Parallel Border和Gap Between Subgroups/Subsets，其余不選



7. 同樣方法設置Bottom 1的線條，勾選Enable，Number of Rows根據分組數據的列數選擇，此處為2 ，勾選Near Parallel Border和Gap Between Subgroups/Subsets，其余不選

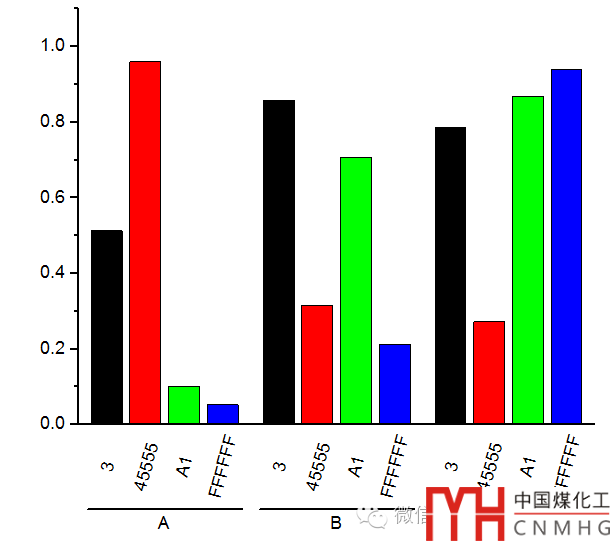

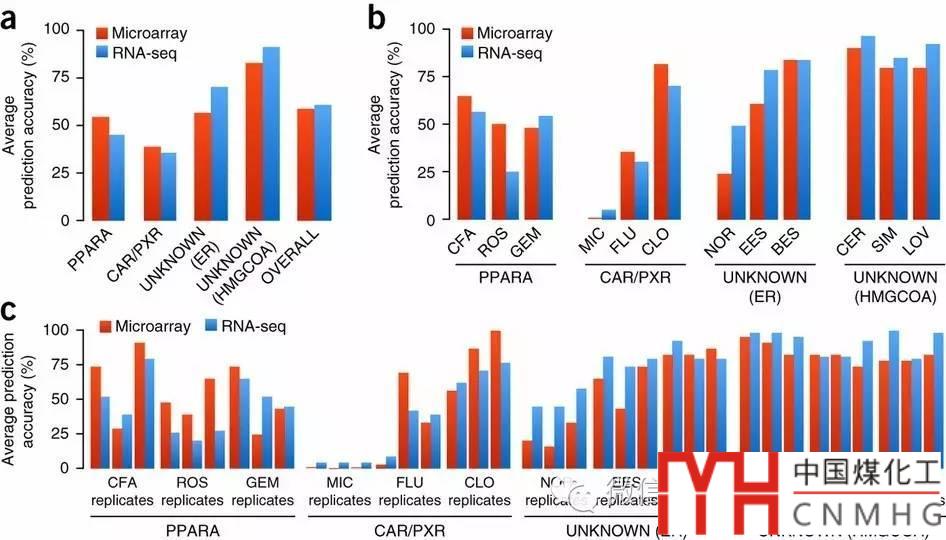

8. 完成了如Nature Biotechnology32,926–932(2014)中所示的分組柱形圖，為你的論文添彩。

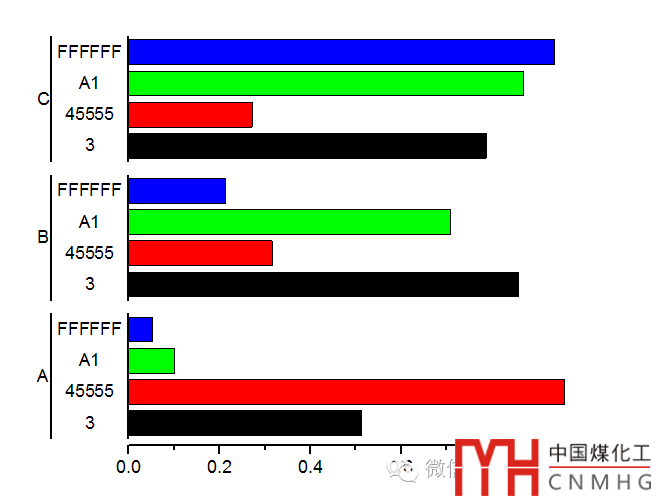

9. 同樣的方法可以繪制Grouped Bar圖
