Origin(Pro)方格圖（Pictogram）

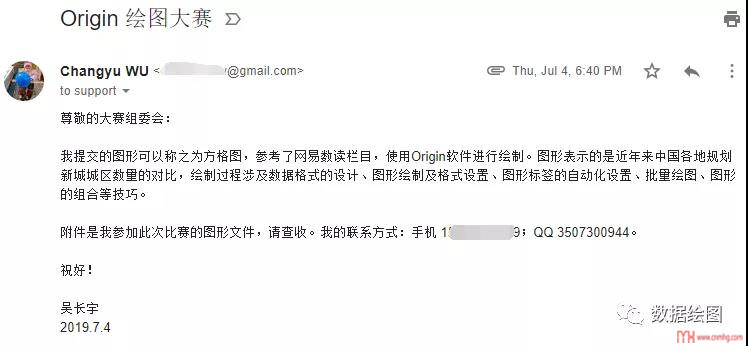

投稿參加了OriginLab官方的“Origin 繪圖大賽”，稱之為方格圖，表示的是近年來中國各地規劃新城城區數量的對比。

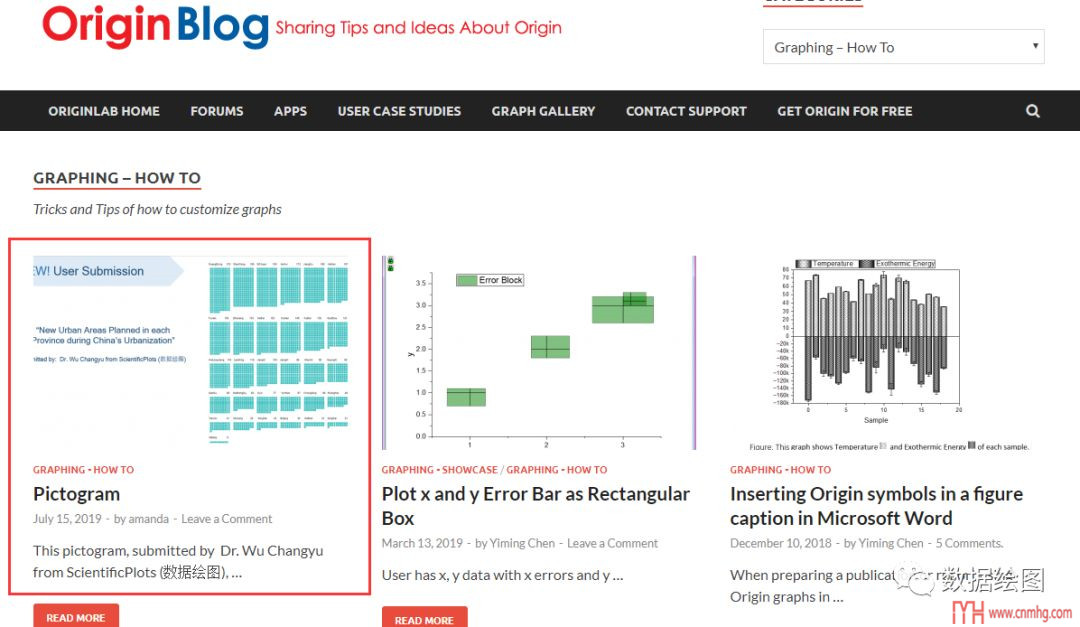

圖形已被被官方Blog收錄，英文名稱是Pictogram，并在LinkedIn、Facebook等平臺發布。
OriginLab官方對這個圖的繪制過程進行了改進，具體步驟如下：
-
構造數據格式【此方法為OriginLab官方改進的方法】
-
根據數據來源（網易數讀），構造數據
-

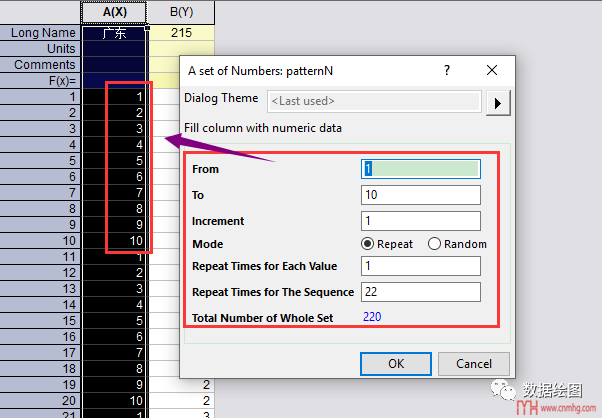

X列為“1，2，……，10，1，2，……，10，……”，使用Fill Column with/A set of Numbers來填充。
-
Y列為“1，1，……，1，2，2，……，2，……”，同樣使用數據填充的形式來構造。
-
拉到最后，刪除多余的數據。廣東的Y值為215，所以把后面多余的數據刪掉。
-
在后面的列里，同樣方法構造其他省份/自治區/直轄市的數據。
-
右擊，Set as，XY XY。
-
-
繪制散點圖：以廣東省為例，繪制方格圖（Pictogram）。
-
選中Y列數據，繪制Scatter圖。
-

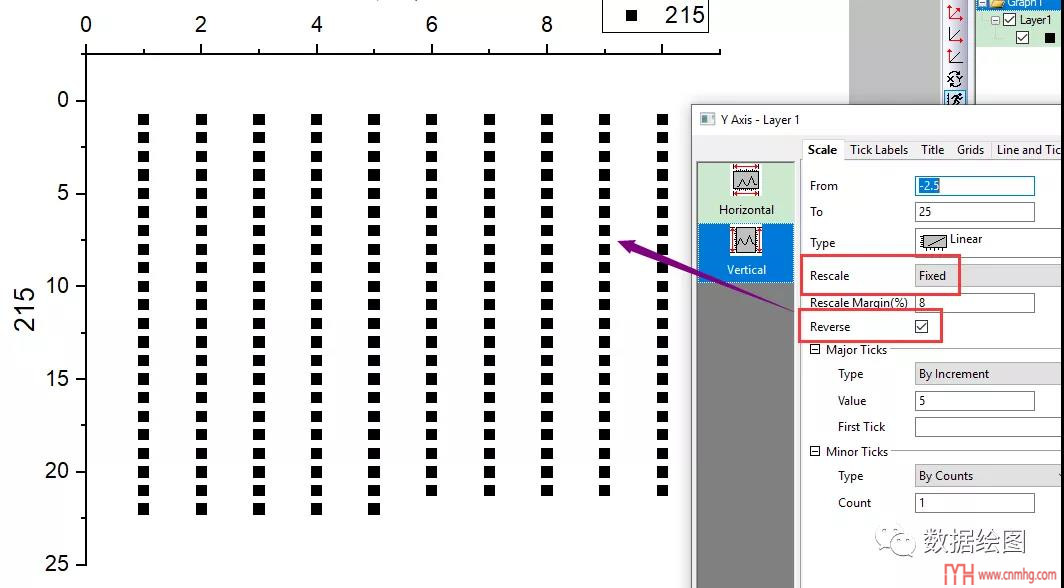

雙擊坐標軸，打開Axis Properties，在Scale頁面，Rescale選為Fixed，選中Reverse按鈕，將Y軸翻轉一下。
-

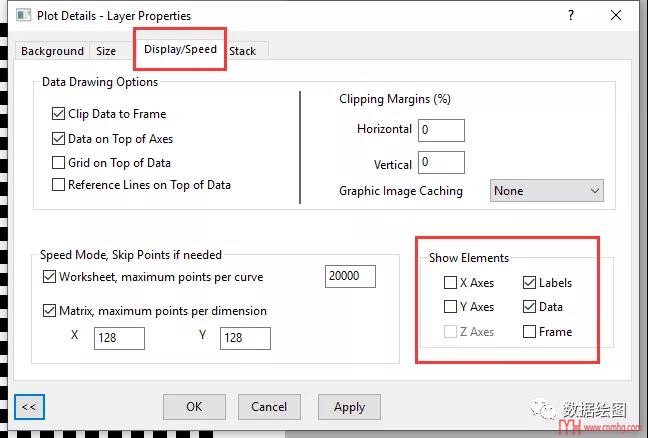

在Layer Properties，在Dispaly頁面，把X Axes，Y Axes勾選掉，不顯示。
-

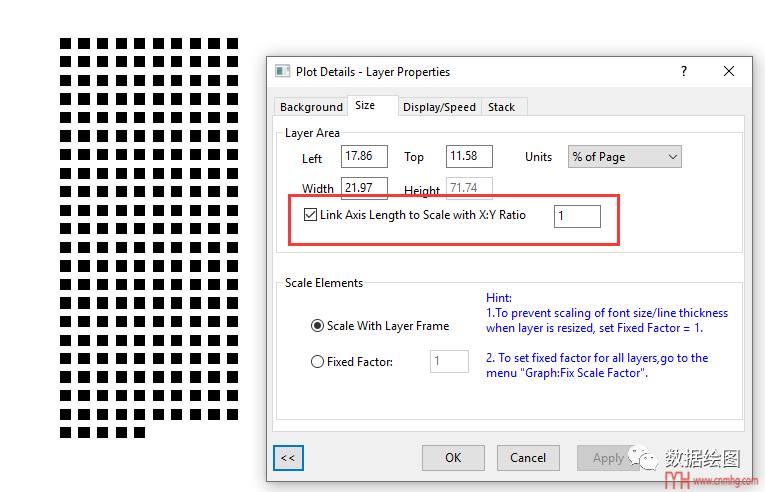

在Layer Properties頁面，在Size頁面，勾選Link Axis Length to Scale with X:Y Ratio。
-

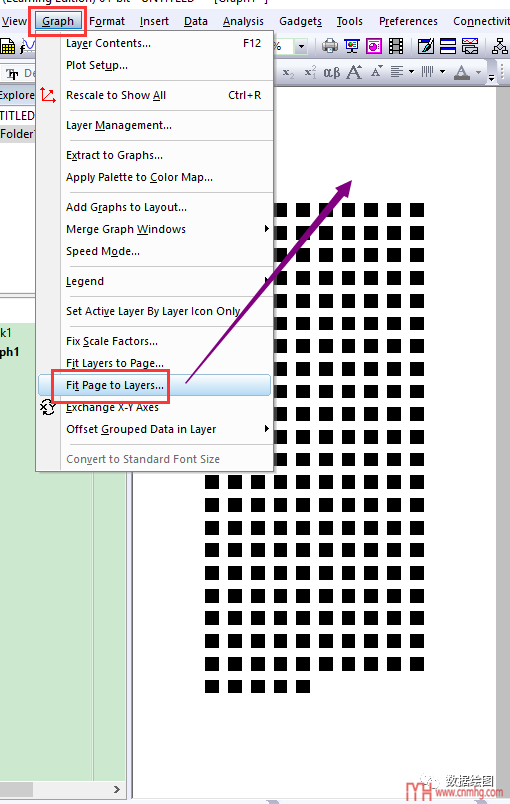

在Graph中選擇Fix Page to Layer，使得頁面大小適合圖層。
-
添加標簽。使用左側Text“%(1X,@LL) %(1Y,@LL)”工具，輸入文字，右擊，Properties，切換到 Programming，Link to (%,$), Substitution Level選為1。
-
單個方格圖畫好了。
-
-
批量繪圖：使用批量繪圖，繪制其他省份/自治區/直轄市的方格圖。
-

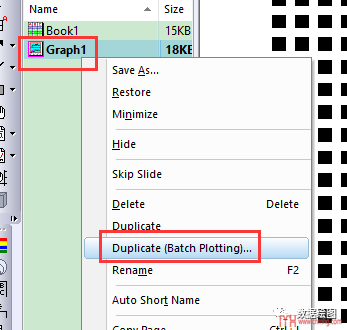

右擊上述圖形的標題，選擇Duplicate (Batching Plotting)
-

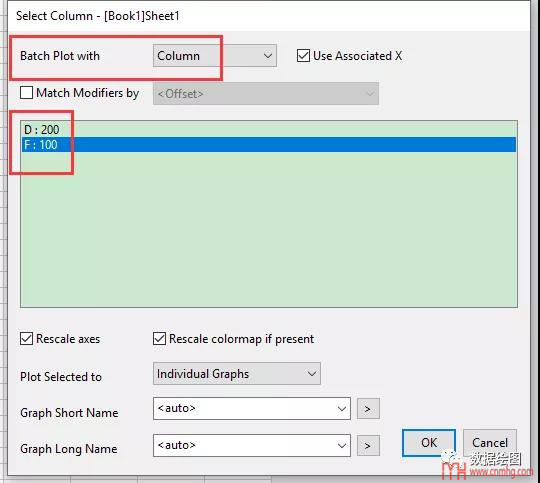

Batch Plot with選為Column，按住Ctrl，選擇要繪制圖像的數據。
-
完成其他地區圖形的繪制。
-
-

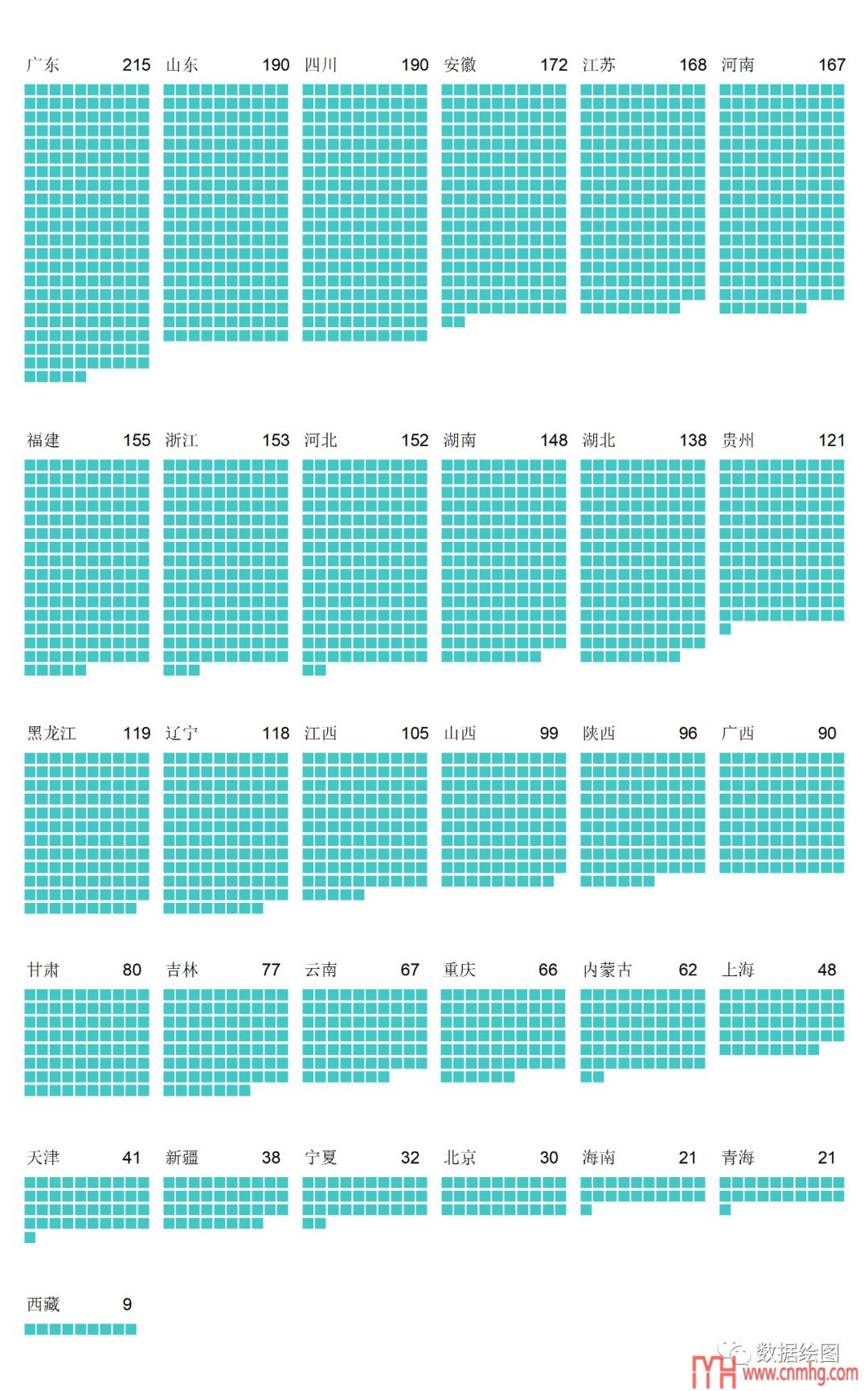

組合圖形：將繪制圖形組合起來。
-
OK！示例文件：
-
鏈接：https://pan.baidu.com/s/1HQ6QG3mLDm1lE2Po8EWBBw
-
提取碼：jrni
-
所用軟件：OriginLab OriginPro 2019b@Windows 10 pro。
