常頂揮發線碳鋼管道焊縫脆性斷裂原因分析

束潤濤 武漢市潤之達石化設備有限公司

摘要：某石化公司常頂揮發線彎頭與法蘭焊縫出現裂紋，導致含硫化氫的油氣泄漏。經分析，焊縫金屬的硬度值超標，而且還存在強制組裝的結構應力問題，不能滿足含硫化氫介質環境的使用要求。微觀分析發現：焊縫和熱影響區存在粗大魏氏體脆性組織，屬于焊接熱循環過度和結構應力過大所致的非正常硫化氫應力腐蝕脆性斷裂。

關鍵詞：焊縫 斷裂 硬度 魏氏體硫化氫

0、前言

某石化企業常頂揮發線管道使用時間僅10個多月就發現在彎頭與法蘭的焊縫部位發生硫化氫泄漏，經檢查為焊縫金屬脆性斷裂。管內介質為含飽和硫化氫的油氣，設計材質為20號鋼，規格：DN178×10，使用溫度：45℃，常壓。

1、斷裂部位和腐蝕形態

管內介質為含硫化氫的常頂油氣。硫化氫是一種神經毒劑，在短時間吸入過量即可造成中毒窒息而死亡，一旦大量泄漏必將造成極大的安全危害。因此，整個裝置被迫緊急停車進行搶修，并對斷裂原因進行分析。

1.1管道焊縫的斷裂部位

管道焊縫金屬的斷裂部位和外表面痕跡見圖1和圖2。

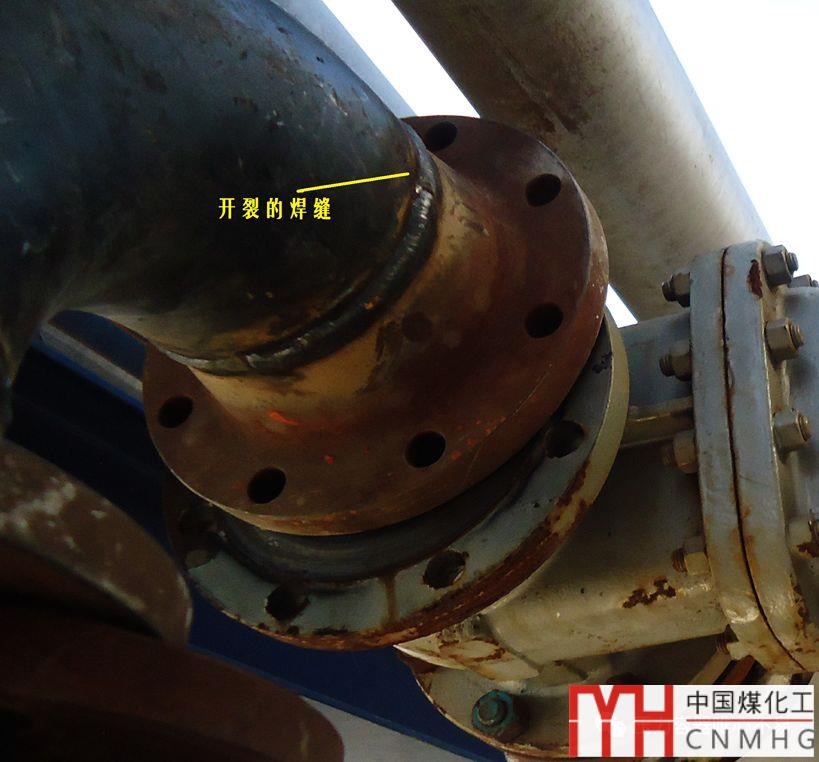

圖1 彎頭與法蘭焊縫斷裂位置

圖2 斷開后復原的外表面痕跡

從圖1外表看，焊縫靠近法蘭熱影響區環向撕裂，環向撕裂的長度接近管道周長的1/2。將對應法蘭螺栓卸下后發現彎頭連接法蘭與三通連接法蘭存在明顯錯位，說明現場組裝存在非常嚴重的結構應力。圖2是拼起來的復原痕跡。

1.2管內腐蝕情況及斷口形貌

硫化氫對碳鋼的均勻腐蝕速率較低，由于使用周期不長，管內無明顯腐蝕痕跡。將法蘭和彎頭拆下后，在未裂部位用錘擊便脆性斷裂，其斷裂部位呈巖石狀特征，見圖3。圖3左下角有塊狀撕裂痕跡，為典型的脆性斷裂形貌。

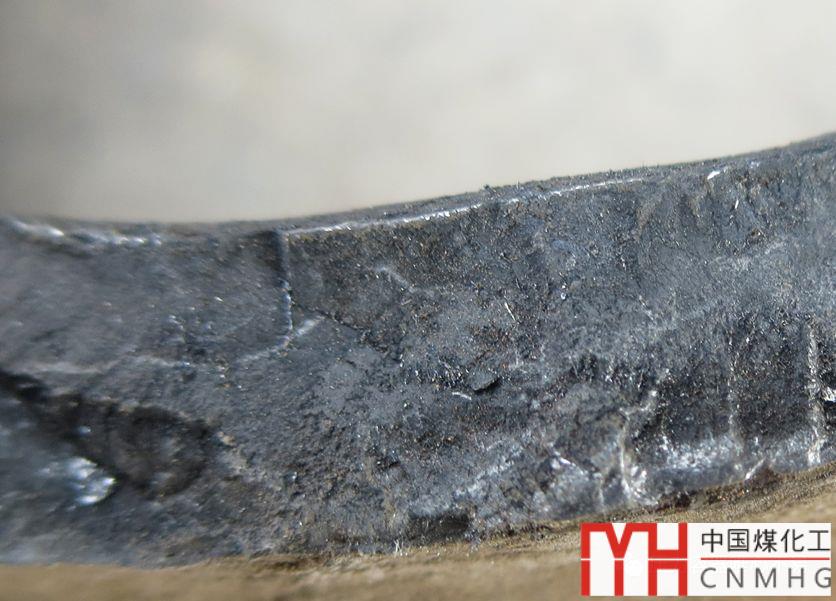

圖3 斷口為脆性形貌特征

2、焊接接頭性能分析和質量追蹤

2.1化學成分分析

將彎頭、法蘭和焊縫金屬進行化學成分分析，均滿足相關標準要求，材質無質量問題。

2.2硬度檢測

用線切割取焊接接頭的小樣進行硬度檢測，壓頭直徑?2.5mm，在相隔20mm的部位用臺式布氏硬度機檢測兩組數據，其檢測結果如下：

表1 焊接接頭布氏硬度檢測結果（HB）

根據檢測結果顯示，管道側母材硬度值正常，法蘭側母材略微偏高，焊縫金屬已遠遠超出了母材的硬度值。第2組焊縫中心最高值229HB，超出了GB20581《鋼制壓力容器材料選用規定》中關于硫化氫使用環境中硬度單個值HV≤220的要求^【1】，說明焊縫硬度值不符合硫化氫應力腐蝕環境的使用要求。

2.3焊接工藝、焊接過程質量控制和熱處理

該企業焊接工藝、焊接過程質量控制和熱處理均沒有提供相應原始文件。

20號鋼匹配的焊條牌號為J427，正常焊接狀態下的硬度值不應大于180HB，根據焊縫中心單個硬度值大多超過180HB來判斷，焊接施工過程處于失控狀態。

3.微觀分析

將焊接接頭取樣進行微觀光鏡分析，發現焊縫和熱影響區都存在粗大的魏氏體脆性組織，見圖4和圖5。兩側彎頭和法蘭母材組織正常，晶粒細小，見圖6和圖7。

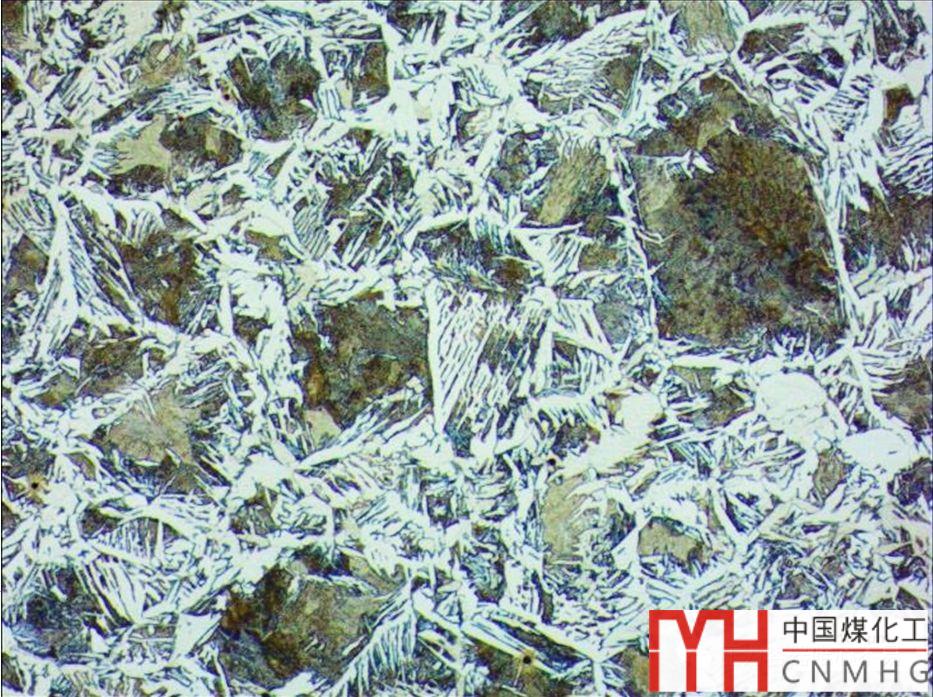

圖4 焊縫為魏氏體組織 100×

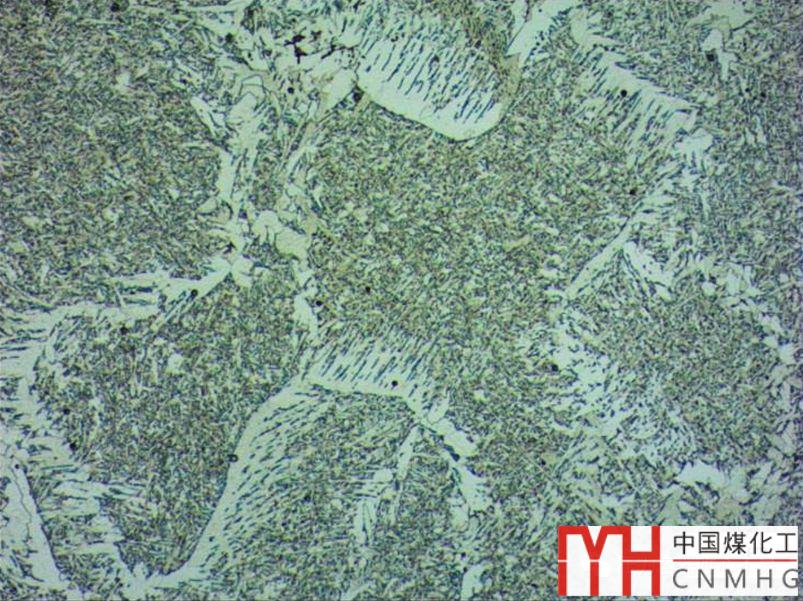

圖5 熱影響區發生魏氏體轉變100×

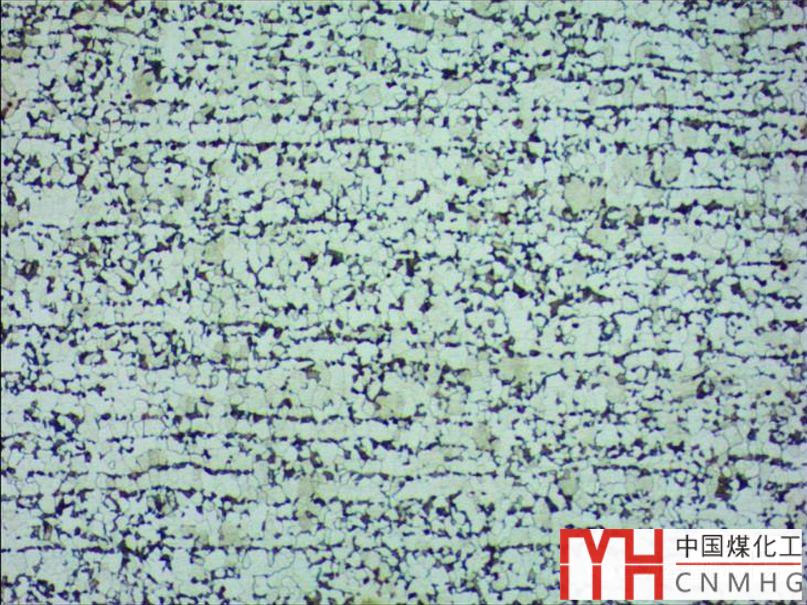

圖 6 彎頭珠光體+鐵素體 100×

圖7 法蘭珠光體+鐵素體 100×

通過金相分析，發現焊縫金屬和熱影響區為晶粒粗大的魏氏體脆性組織，這些魏氏體組織就是導致焊接接頭脆性斷裂的主要原因。

4、分析和探討

4.1焊接接頭魏氏體脆性轉變的影響性分析

碳鋼材料焊縫金屬和熱影響區的魏氏體組織在一些文獻中有所介紹，但對其產生事故的案例分析很少見到。還有一些觀點認為，焊接過程中產生魏氏體組織是不可避免的一種轉變，但忽略了魏氏體組織對腐蝕和安全的危害性認識。魏氏體組織一般分為0～5級，級別越高晶粒越粗大^【2】，其脆性?xún)A向也越大。粗大魏氏體脆性組織一旦形成，其塑性和韌性都將大幅降低。事實上，焊縫和熱影響區粗大的魏氏體組織在結構應力、疲勞載荷以及應力腐蝕介質作用下發生非正常失效的概率很大，會直接導致焊接接頭使用壽命降低和安全風險增加的情況。

焊接接頭發生魏氏體脆性組織轉變的原因是：焊接時熱輸入偏大，焊縫金屬在高溫熔池中駐留的時間較長，促使高溫奧氏體晶粒長大并在冷卻過程中轉變?yōu)槲菏象w組織。焊接熔池中熱循環過度的溫度場向熱影響區輻射，使熔合線附近的熱影響區母材形成重新結晶，也同樣會導致熱影響區微觀組織的魏氏體脆性轉變，使焊接接頭的整體性能降低。

文獻2模擬鍋爐蒸發器結構特點，采用20G接管進行焊接試驗和分析，但并沒有做焊縫和熱影響區的沖擊韌性試驗，亦忽視了魏氏體的危害性及影響。此外，橋梁和鋼結構也存在類似問題，焊接接頭魏氏體組織的轉變也將是加速疲勞裂紋產生的重要原因之一，應引起業內足夠重視。魏氏體組織是一種脆性組織，要通過焊接工藝控制，避免出現魏氏體組織。

在實際生產中，碳鋼材料在鑄造、熱軋、鍛造后空冷，焊縫或熱影響區在高溫段停留時間過久后空冷，或者當加熱溫度過高，并以較快的速度冷卻，先共析鐵素體或先共析滲碳體從奧氏體晶界生長出來的近于平行的或者其他規則排列的針狀鐵素體或滲碳體加珠光體組織就是魏氏體^【3】。魏氏體組織一旦形成，將會導致硬度上升，塑性和韌性大幅降低，脆性特征明顯，其應力腐蝕危害和安全風險極大。

實際上魏氏體是在高溫段沿著過飽和固溶體的特定晶面析出，冷卻時在鐵素體母相內呈一定規律的片狀或針狀分布的第二相形成的復相組織，魏氏體組織通過正火可以徹底消除，通過退火也可以降低魏氏體組織的不利影響。

焊接時嚴格按照焊接工藝，或WPS規程施焊，均不會產生魏氏體組織。

工程應用中，在焊接管理和焊工操作上是以“合規”為基礎，判斷焊接接頭質量的好壞基本上是以無損檢測合格為原則。但在趕工期的前提下，不斷提高焊接速度或采用大線能量焊接中厚板，從而導致焊接熔池的熱循環過于集中而發生脆性轉變。

4.2結構應力和腐蝕介質的影響

根據圖1所示，彎頭連接法蘭與三通連接法蘭的組對存在明顯錯位，說明管道安裝現場為野蠻施工，而且質量監管失控，這種強制組裝會產生嚴重的結構應力。

該管道的流體物料為含飽和硫化氫的塔頂油氣，當流體經過彎頭時會在流阻的作用下產生振動疲勞。

流體中的飽和硫化氫與碳鋼管材接觸會與金屬內表面的鐵反應生成硫化鐵和氫氣（H₂S+Fe→FeS＋H₂），在管道對接焊縫為粗大魏氏體脆性組織的前提下，流體在彎頭處出現流阻而發生振動，在達到一定的時限后形成微小的疲勞裂紋，而大量的氫原子會在裂紋處聚集，在局部形成很大的氫分壓，進而在結構應力作用下發生脆性斷裂。

這種經強力組裝的管道，在焊接脆性和持續振動的使用條件下，即便物料中沒有硫化氫介質，也會因振動疲勞而發生脆性斷裂，只是失效的時間不同而已。

5、總結

5.1管道焊縫的硬度值過高，法蘭組對存在嚴重的尺寸錯位，導致結構應力過大，焊接接頭不能滿足硫化氫環境的使用要求；

5.2通過微觀分析，發現焊縫和熱影響區存在晶粒粗大的魏氏體脆性組織，屬于焊接熱循環過大所造成的脆性轉變；

5.3腐蝕失效的原因?yàn)楹附咏宇^微觀組織的脆性轉變+野蠻組裝的結構應力+飽和硫化氫導致的氫滲透腐蝕，該案例為非正常情況下的硫化氫應力腐蝕；

5.4建議強化管道組裝現場管理的過程控制，不僅要避免強制組裝帶來的組裝應力，而且要嚴格按焊接工藝規程進行焊接和監管，避免焊縫和熱影響區出現魏氏體脆性轉變。

參考文獻：

【1】GB20581-2011，《鋼制壓力容器材料選用規定》，中華人民共和國工業和信息化部發布。

【2】碳鋼焊縫、熱影響區魏氏體組織的形成及性能特點，作者：姜龍、張方、王勇，《余熱鍋爐》2013.1，P9.

【3】《金屬學及熱處理》崔忠圻 編 P274頁。
