不會編程如何參數化

很多朋友在問，如果公司某個項目，有一些特殊部件迫切需要一些參數化，但是不會編程，有解決辦法嗎？

比如：

-潔凈設備法蘭，卡箍

-SH的法蘭

-各類墊片

答案是肯定的！

俗話說：

大力出奇跡！

只要推力大，板磚飛上天！

屬性圖形就是為您助力的發動機，猶如神兵利器，如虎添翼。

屬性圖形只要分三步，就可以解決這個問題

1. 人多力量大

一個項目需要的SH的LWN法蘭，壓力等級為PN20和PN50.

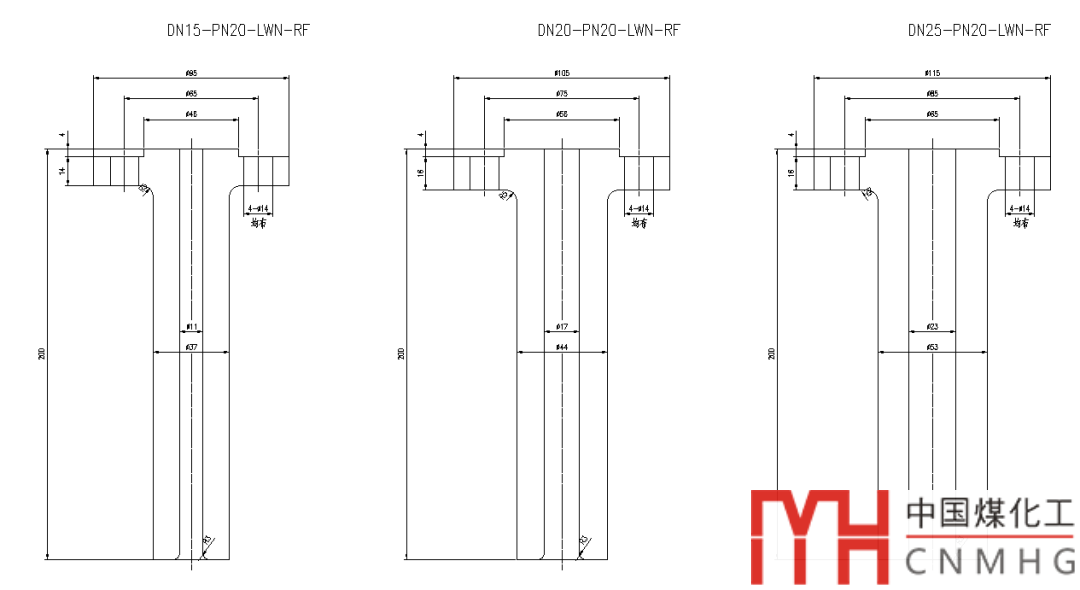

先組織公司的人按比例繪制LWN法蘭，從DN15~DN600，為19個LWN，兩個壓力等級共36個LWN法蘭。

假設公司有設計人員6人，每人只要繪制6個法蘭即可,是不是so easy。

多數公司做到這一步，然后集合在一起就算是完成了。

這只是第一步，在VCAD中，自然要更進一步利用好這個數據。

2. 添加數據

沒有數據的圖形是沒有靈魂的。

---By 魯迅

VCAD最大的特點是，所有用VCAD程序繪制的圖形，都是帶有數據的，利用這些數據，可以直接生成明細表。

那么既然已經有圖形了，何不注入數據，讓它靈動起來。

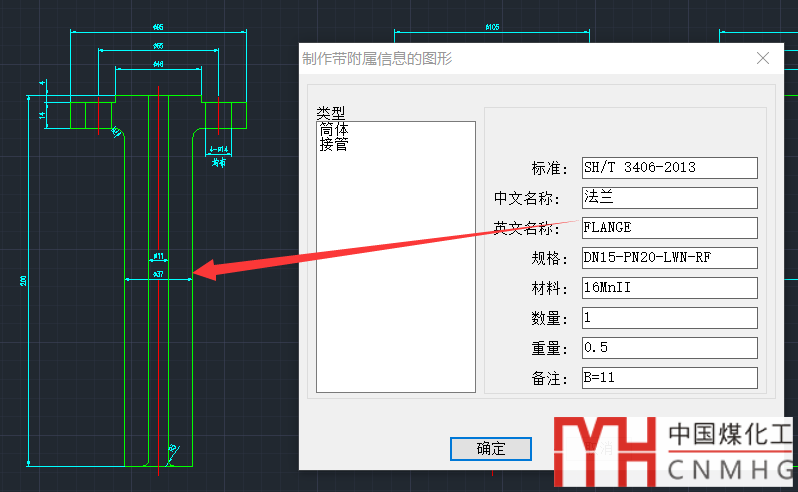

在屬性圖形對話框內，輸入完完整信息后，框選線。

可以看到提示，屬性已經注入25個圖元。

如何判斷已經注入呢？

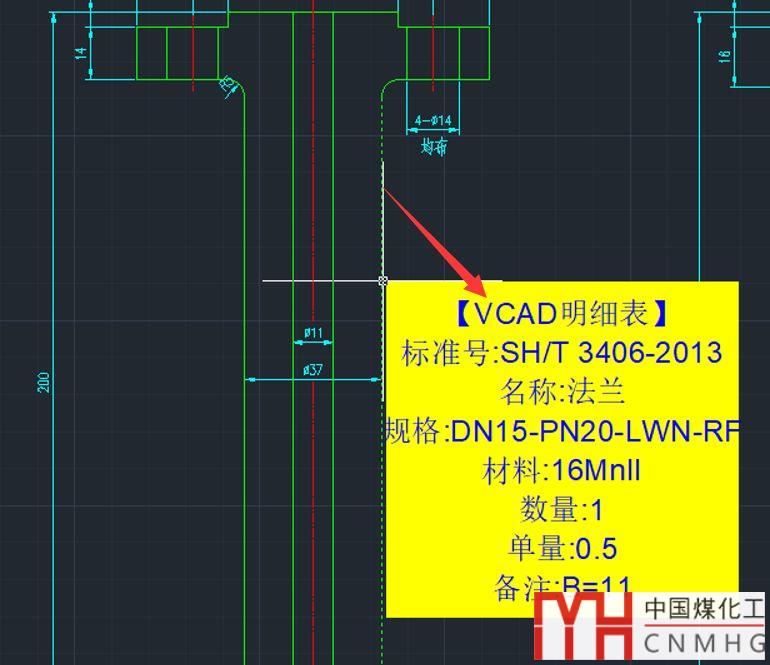

一種方法：用查明細表cmxb命令，移動到線上：

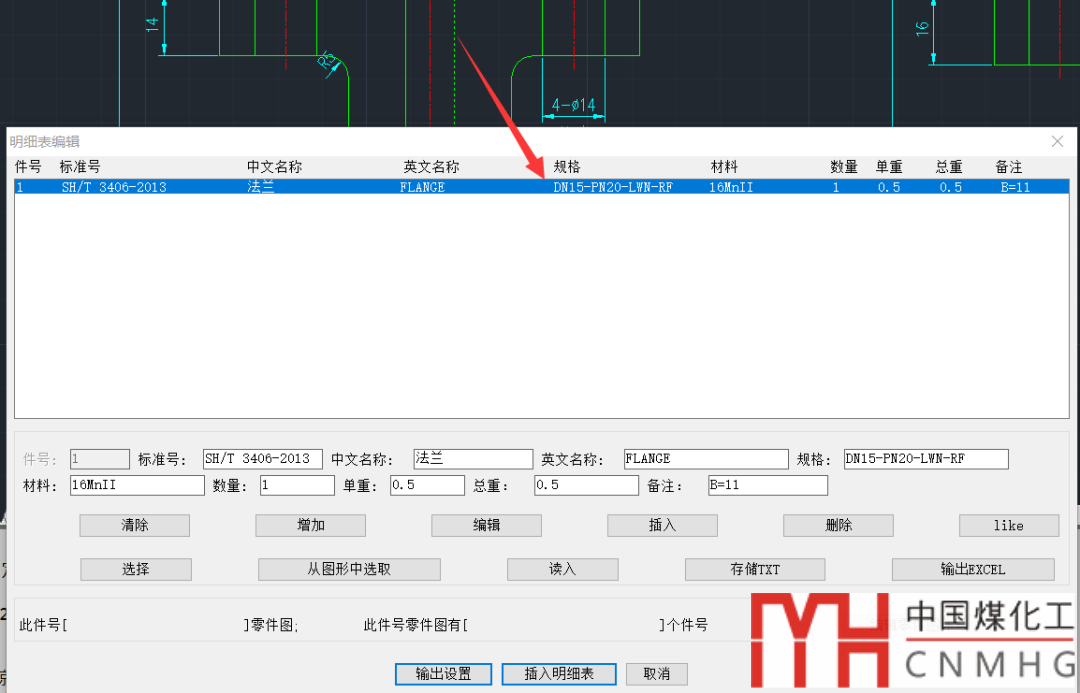

另一種方法：用mxb程序讀取信息

3. 添加到圖庫1中

將其所有法蘭添加數據后，如何方便的使用呢？

這時候，需要用到圖庫1程序了。

關于圖庫1的用法，在VCAD說明中有詳細的介紹。

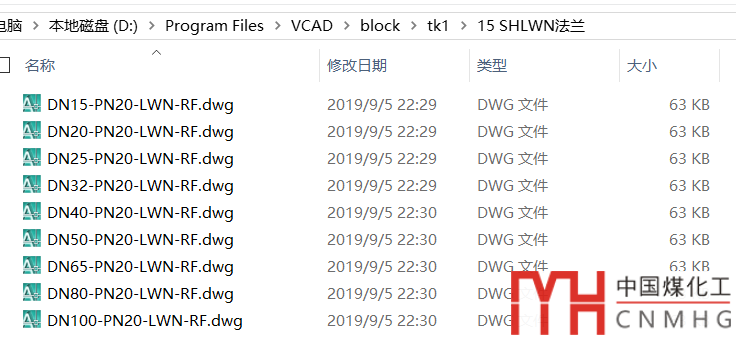

假設將所有法蘭寫塊，存到了如下目錄：

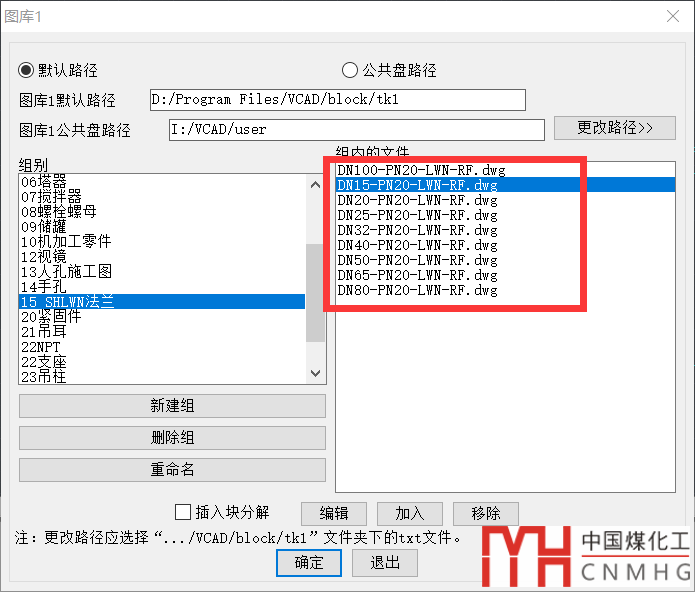

然后在圖庫1中調用，最好在圖庫1的公共盤路徑下調用：

需要用到某個法蘭，直接按照文件名稱選擇，插入即可。

當需要做明細表時，由于插入的圖形是帶數據的，那么明細表是可以用VCAD的明細表程序讀取，并自動生成的，是不是減輕了大量的負擔。

總結

屬性圖形猶如一個注射器，將數據注入圖形，然后通過圖庫1調用圖紙，明細表程序自動生成明細。

屬性圖形猶如春風春雨，滋潤了淤積在硬盤中的圖形，開出下一個花季。

屬性圖形是播種機，在圖形里種下數據的種子，發芽、長葉、開花、結果，將來是會有收獲的！

親愛的用戶們，趕緊試試屬性圖形吧。
