在CAD中用過圖層的人都知道有當前圖層，其實不光有當前圖層，還有當前顏色、當前線型、當前文字樣式、當前標注樣式、當前表格樣式等等。當前是什么意思？當前圖層和各種當前樣式如何設置和切換呢？

當前的英文是Current，也就是當前使用的默認格式和樣式，新創建的圖形會默認使用的當前格式，比如新畫的圖形會被放在當前圖層上，新寫的文字會默認使用當前文字樣式，新創建的標注使用當前的標注樣式。

要想將圖形繪制到正確的圖層，使用正確的顏色、線型，文字、標注、表格等使用正確的格式，必須設置合適的當前特性和樣式。設置當前特性和樣式的方法主要有兩種：在對話框中設置，在工具欄或命令面板的下拉列表中設置。

不同特性和樣式的設置方法不太相同，這里簡單介紹幾種常用特性和樣式的設置方法。

一、如何切換當前圖層

除了一些練習圖或極簡單的圖紙不需要設置多個圖層外，大部分圖紙都會使用多個圖層，要將圖形繪制在正確的圖層上，就需要經常切換當前層。當前圖層的切換操作很簡單，而且比其他格式的切換提供了更多的方式，下面簡單介紹一下。

每日一貼——CAD圖層

1、在圖層對話框中切換當前圖層

在圖層對話框中選定一個圖層后，單擊“置為當前”按鈕就可以將此圖層設置為當前圖層，如下圖所示。

高版本CAD的圖層管理器采用畫圖時可以一直開著，可以隨時設置，還比較方便。低版本采用普通的對話框，必須關閉對話框才能進行其他操作，如果需要反復操作圖層就比較麻煩了。

2、在工具欄或命令面板的圖層下拉列表中切換

在低版本的工具欄和高版本的命令面板中圖層列表都在中間比較醒目的位置，它有三個作用：

一、顯示選定對象所在的圖層，如果同時選擇了多個圖層上的對象，列表頂部就會顯示空白，如下圖所示。

二、如果選擇了對象后在列表中選擇一個圖層可以將圖形移到選定的圖層。

很多人問怎么把圖形移動到其他圖層上，其實就是這么簡單，選擇對象，然后再圖層列表選擇一個圖層就好了。

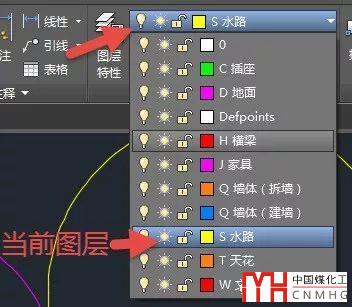

三、如果沒有選擇任何對象，列表框顯示的才是當前圖層，還可以通過在列表中選擇圖層來設置當前圖層，如下圖所示。

有些圖紙中圖層數量比較多，比如以下建筑圖紙圖層就有上百個，要在圖層列表中找到自己需要的圖層不容易，可以輸入圖層名的第一個字母或前兩個字母幫助定位，如果圖層名都是中文開頭就沒法利用這個技巧了。

3、通過選擇對象來設置當前圖層

如果圖中圖層非常多，我們不一定記得圖形應該放到哪個圖層，及時記得，到長長的列表中找圖層也挺費勁的，如果此圖層上已經繪制了其他圖形，我們可以直接通過選擇圖形來切換當前圖層。

CAD提供了置為當前（LAYMCUR）的命令，先選擇一個圖形后執行此命令，或者執行此命令后再選擇對象，都可以將當前圖層快速切換成選定對象所在的圖層，如下圖所示。

4、利用插件或?qū)I(yè)軟件切換當前圖層

雖然CAD已經提供了多種方式，但每次都要手動去切換圖層還是很麻煩，因此一些專業軟件的功能就幫我們做了這些事情，比如一些建筑和機械軟件，在使用專業軟件功能繪制墻體、門窗、標注、文字的時候，會自動將這些圖形放到指定圖層上，不需要我們切換當前圖層了。

另外還有一些自動圖層的插件，可以手動設置CAD命令繪制圖形對應的圖層，可以到網上找一下。浩辰CAD里有類似的功能，如下圖所示。

二、其他特性和樣式的切換方法

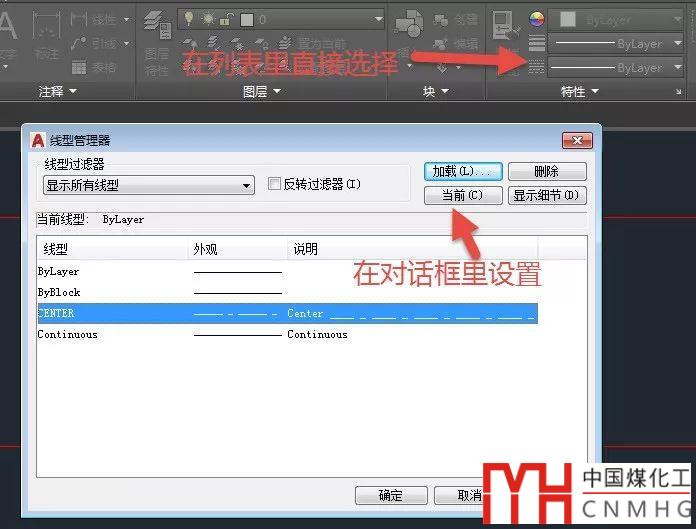

顏色、線型、線寬這些特性通常使用隨層，如果需要修改的話，選擇圖形，隨時修改都可以，如果要連續繪制相同顏色或線型的圖形的話，可以先設置當前顏色和線型，通常在列表里直接選擇就可以了，當然也可以在對話框里設置，如下圖所示。

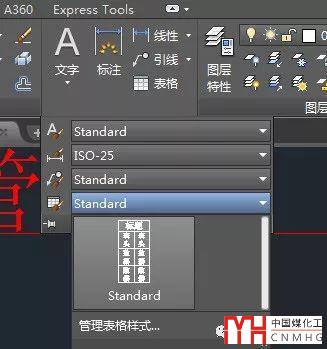

圖層、顏色、線型、線寬這些特性的列表在界面上都比較好找，而文字樣式、標注樣式、表格樣式等在不同版本中位置不一樣，找起來就費勁一點了，如高版本的RIBBON命令面板界面中這些樣式的列表都隱藏在滑出式面板中，如下圖所示。

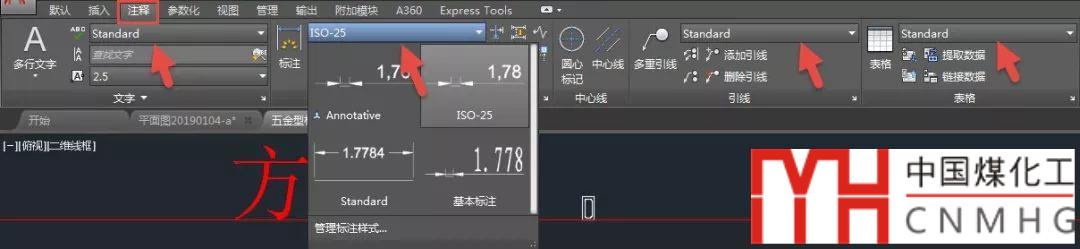

如果覺得在滑出式中操作比較麻煩，可以切換到注釋選項卡，這些樣式列表直接就可以操作了，如下圖所示。

當然在這些樣式的設置對話框中也有當前樣式的，比如輸入ST打開文字樣式對話框，輸入D打開標注樣式對話框，在設置文字樣式和標注樣式的時候也可以切換當前樣式，如下圖所示。

創建文字、表格的時候可以設置使用其他樣式，但標注或繪制多重引線的時候無法調整樣式，必須先設置好當前樣式。

CAD的文字樣式應該如何設置？

CAD設置和使用文字樣式需要注意的問題？

CAD設置標注樣式的基本操作

CAD中怎么創建表格（TABLE）？CAD表格相關操作簡介

大部分特性和樣式再被圖形使用后，可以再調整設置，比如文字樣式、表格樣式、引線樣式等，但有些樣式再被圖形使用后，就不能再修改設置了，例如多線樣式。
