有時候圖紙很小，都不超過1MB，但縮放平移時卻有非常明顯的停頓，上周網友就發過來一張這樣的圖紙，圖紙只有800多KB，我用AUTOCAD 2018打開后縮放和平移確實有明顯的卡頓感。

圖紙內容也不多，清理PU也沒有什么冗余數據，為什么會這么慢呢？

通過研究，最后將問題定位到了一個餐桌椅的圖塊上，將此圖塊全部選中并刪除后，縮放平移就變得很順暢了。

為什么會這樣，這個圖塊有什么特殊的地方呢？

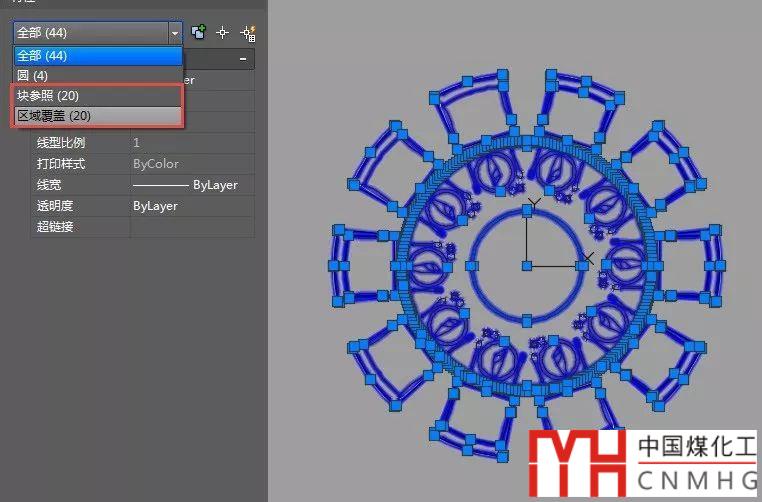

我們可以看到這個餐桌椅的圖塊可以遮擋后面的圖形，這說明這個圖塊是添加了區域覆蓋WIPEOUT，雙擊進入塊編輯器看一下，發現這個圖塊中有20個區域覆蓋，另外還包含10個椅子和10個餐具圖塊，每個椅子的圖塊還有1個區域覆蓋，也就是說這個圖塊中總共有30個區域覆蓋，如下圖所示。

每日一貼——CAD的區域覆蓋WIPEOUT使用的一些技巧

--下面是廣告，非本文圖片--

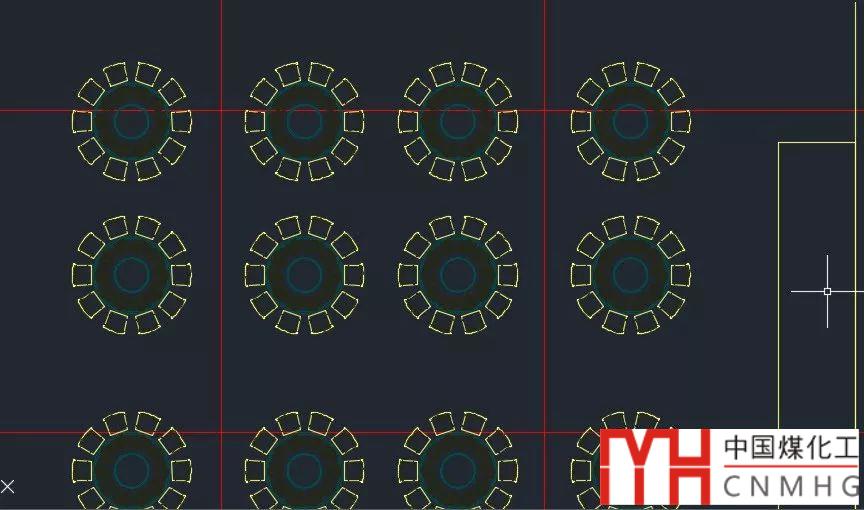

退出塊編輯器，用選擇類似對象將同名圖塊都選出來，共有44個，也就是圖中有30X44=1320個區域覆蓋。圖中還有其他圖塊，如沙發、餐桌也有區域覆蓋，不過數量比較少，對性能的影響沒有那么明顯。

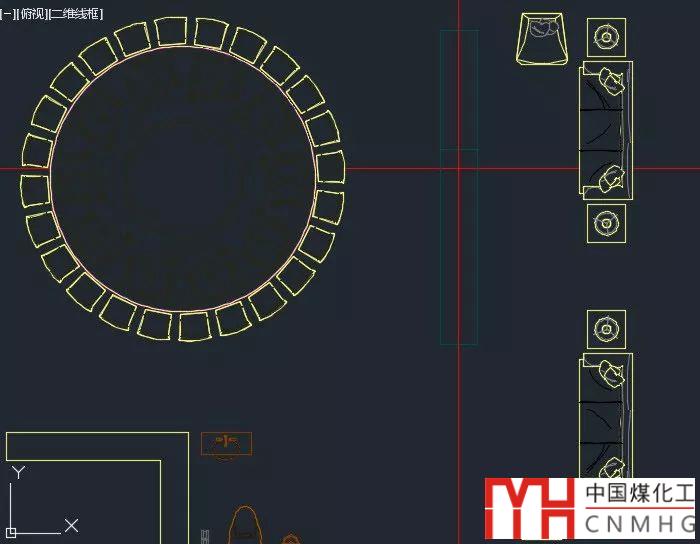

現在問題就來了，如果刪掉圖塊中的區域覆蓋，縮放和平移速度就快了，但是圖塊卻會和下面的圖形相互重疊，圖面看上去沒有那么整潔了，如下圖所示。

怎么選擇就看你自己是希望操作順暢一些還是圖面看起來好看一些。

每日一貼——CAD圖塊編輯的幾種方式

為什么區域覆蓋數量多了會導致顯示性能下降這么多呢？

其實區域覆蓋就相當于一張圖片，如果我們插入的光柵圖像特別多，比如我們粘貼一個OLE圖像，然后復制幾百甚至上千份，縮放平移性能也會明顯變慢。

除此以外，如果圖案填充單元比較多，而且填充的數量也比較多，圖形的顯示性能也會明顯變慢，該用SOLID填充的時候千萬不要錯誤使用了其他圖案填充。

為什么圖紙很小，卻打開很慢或操作很卡？

有些圖形雖然數據量比較小，也就是保存時不會占用太多空間，但顯示的時候生成的顯示數據比較復雜，對性能影響比較大，比如上面提到的區域覆蓋、填充、插入的光柵圖像等。我們在使用這些圖形的時候需要注意，需要在效果和性能之前做一下取舍。
