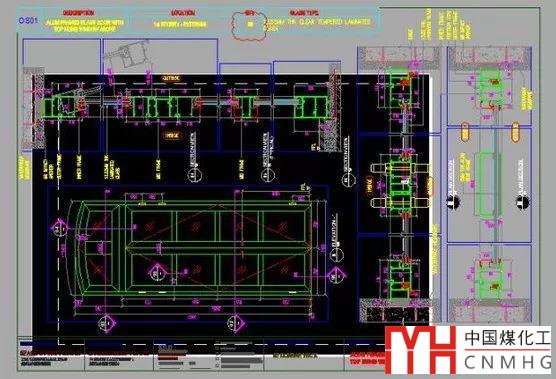

布局中的白色的背景實際就是一張?zhí)摂M的圖紙，是讓我們用來排圖打印用的，之前已經發過多篇文章介紹，但很多人還是不太清楚布局應該怎么設置，在使用中仍然會遇到一些問題，前兩天就有網友問：在CAD布局了面，那個默認的窗口，就是黑色背景的那部分，比我的圖框要小，怎么調成我想要的大小，如下圖所示。

CAD怎么設置背景顏色？

CAD布局怎么用？

CAD布局怎么用？簡單講解CAD布局用法和基本操作

這種狀況說明布局默認的紙張不滿足當前圖紙的需要，需要調整紙張的大小。要調整紙張大小，就需要修改打印的頁面設置。設置方法有兩種：

一、頁面設置

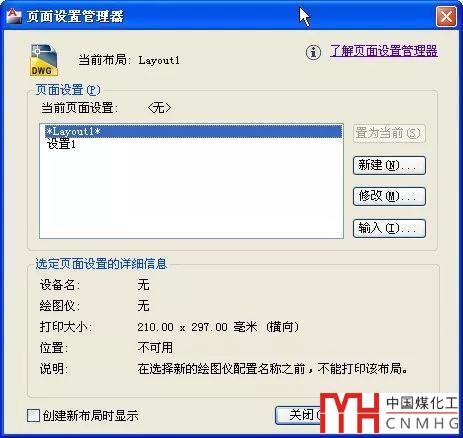

在布局標簽上右鍵，在右鍵菜單中選擇“頁面設置管理器”，會彈出頁面設置管理器對話框，如下圖所示。

每個布局都會有一個默認的頁面設置，比如選擇的是“layout1”后啟動的頁面設置管理器，默認選中的就是此布局的默認頁面設置。我們可以直接修改此設置，也可以新建一個或多個頁面設置。

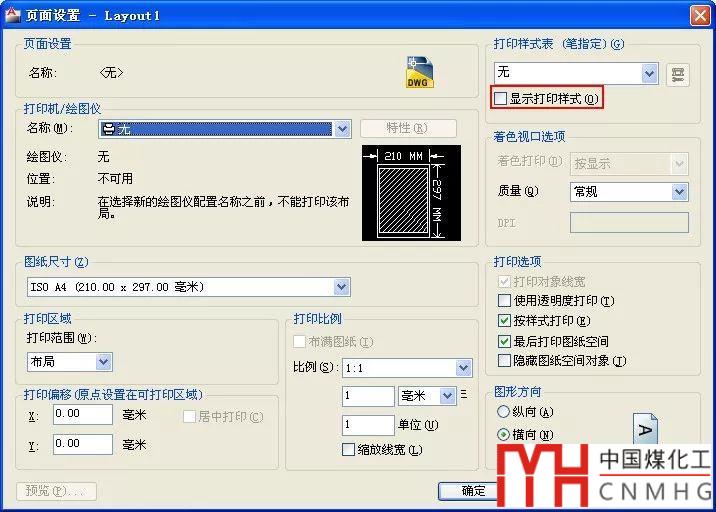

單擊“修改按鈕”，會彈出“頁面設置”對話框，如下圖所示。

這個對話框跟打印對話框的選項基本相同，只有局部的差別，比如多一個“顯示打印樣式”的選項，底部少一個“應用到布局”的按鈕。

頁面設置的方法跟打印設置基本一致，選擇打印機，選擇紙張大小，選擇打印范圍，設置打印比例和方向、設置打印樣式表。

最關鍵的是打印范圍要設置為窗口，然后根據提示框選圖框的對角點，如下圖所示。

將一切參數設置好后，單擊確定按鈕關閉頁面設置對話框和頁面設置管理器，虛擬紙張就跟我們的圖框匹配了，如下圖所示。

二、在打印對話框中設置

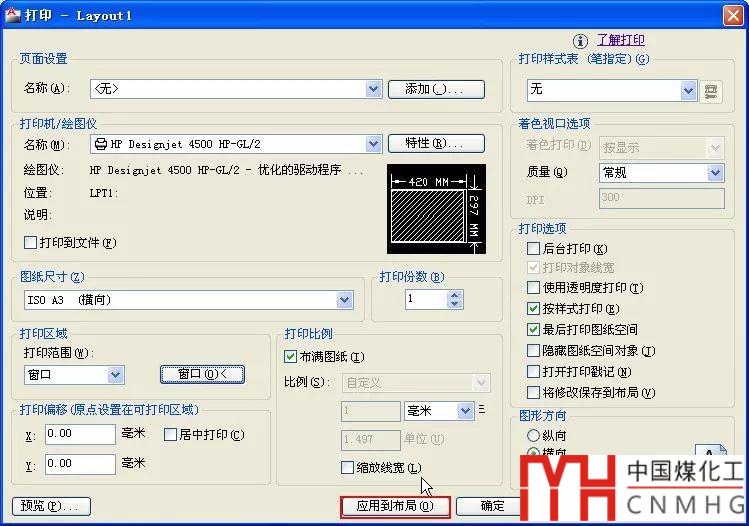

頁面設置跟打印對話框是基本相同的，因此用打印對話框也可以完成相同的設置，在打印對話框中單擊“確認”按鈕就會直接按照設置打印輸出，打印對話框底部會多出一個“應用到布局”的按鈕，我們在設置打印參數后希望保存但不想馬上打印時，可以單擊此按鈕，如下圖所示。

單擊“應用到布局”就相當于將打印設置保存到布局的頁面設置中，效果是一樣的。

一個布局只能設一張紙，因此通常情況下一個布局通常只放一個圖框，這樣方便保存頁面設置，每次打印時無需再重復設置。有不少人在一個布局內放置多個圖框，這個圖紙背景顯然就沒有什么作用了。
