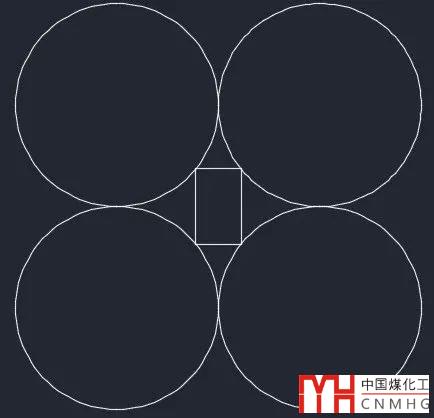

今天又有網友在群里發了一張圖，比昨天那張圖簡單一些，大家很快就找到了繪制的方法，在這里分享給其他網友。

遇到這張圖需要分析隱含的條件，雖然不知道四個圓的半徑，但通過分析可以知道四個圓相切的位置就是矩形的中心線的位置，因此只需要畫出矩形的中心線，然后利用三點畫圓就可以畫出這些圓來。

基本操作步驟如下：

1、繪制長寬100X60的矩形。

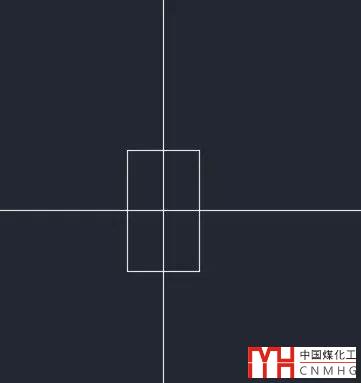

2、用直線或XL構造線繪制矩形的中心線，高版本可以利用幾何中心捕捉，低版本可以用MTP或M2P來捕捉兩個對角點的重點，這里給出了實際尺寸，及時捕捉端點繪制后偏移也不難，如下圖所示。

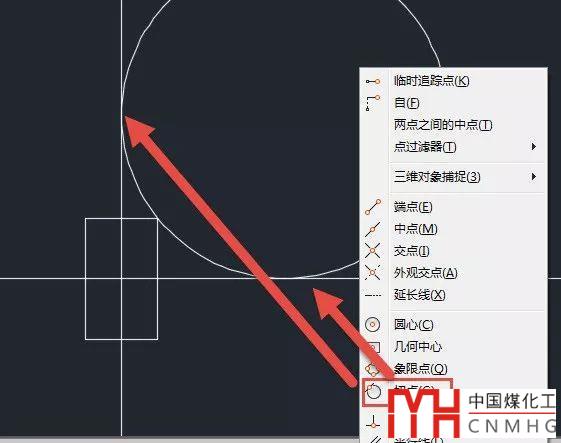

3、然后用三點畫圓，分別捕捉跟兩條中心線的切點和矩形的角點，如下圖所示。

捕捉切點的時候可以直接輸入TAN或按住SHIFT+右鍵，在捕捉菜單中選取。

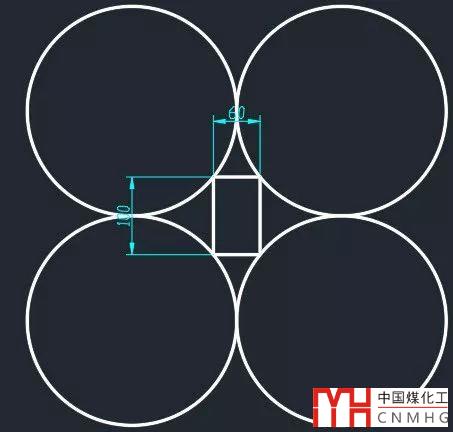

4、剩下工作就簡單了，鏡像兩次，得到剩余的圓，刪除輔助線，就完成了，如下圖所示。

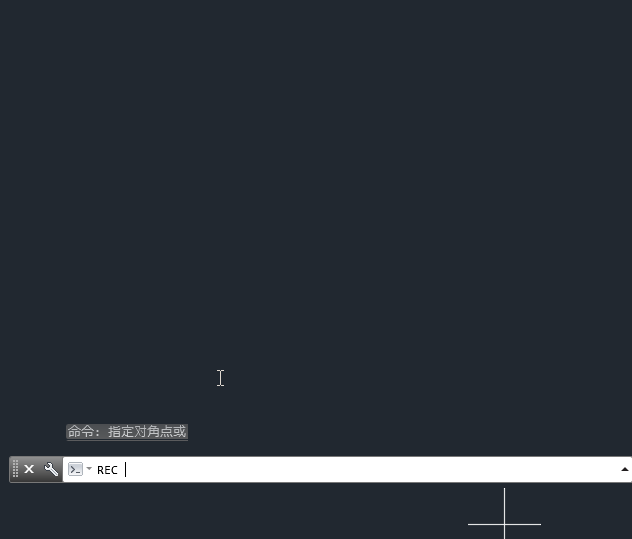

操作視頻如下：

注：由于上傳圖片文件大小有限制，刪掉了中間的多幀畫面，應該不影響觀看整體操作步驟。

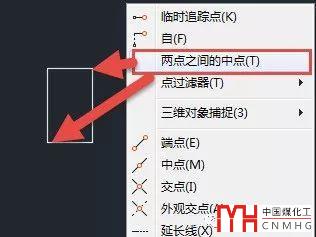

因?yàn)榈桶姹静恢С謳缀沃行牟蹲?，在捕捉中心點繪制XL構造線的時候，可以輸入MTP、M2P或者在SHIFT+右鍵的捕捉菜單中選擇“兩點之間的重點”，獲取兩個對角點的中點，如下圖所示。
