本文是付費專欄《S7-200 SMART的PWM功能應用》的第一節，可免費閱讀。

在本節中，我們將學習如下一些內容：

1、什么是PWM？

2、PWM與PTO的不同；

3、PWM的應用場合；

1、什么是PWM？

PWM的英文全稱是"Pulse Width Modulation"，中文翻譯為"脈沖寬度調制"。PWM的波形是一種周期固定的、寬度可調的方波。注意，這里有兩個要點：

1）PWM方波的周期是固定的。無論我們使用單片機、樹莓派或者PLC，在讓其產生PWM波形之前，都首先要設置波形的周期。比如可以是100ms，也可以是50us等等。一旦該時間值確定，其波形的周期就確定了，不會在波形的產生過程中發生更改，除非你停止PWM功能再次更改周期值；

2）PWM方波的寬度是可以調節的。這里的寬度，是指方波中高電平持續的時間，顯然，這個時間的范圍是0~方波的周期，也就是周期時間的0~100%。這種改變方波脈沖寬度的技術，就是脈沖寬度調制（PWM）技術。

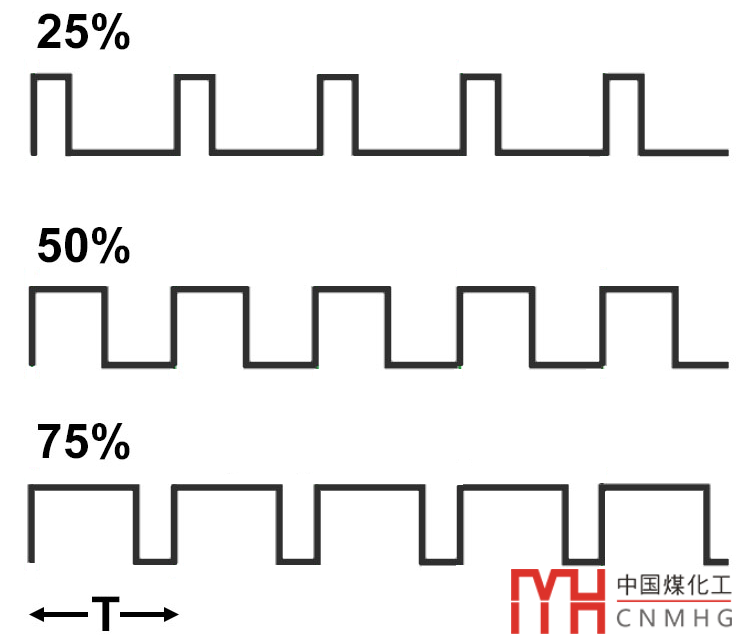

比如下面這張圖：T是波形的周期，它是固定值；在一個周期中，脈沖的寬度是不同的，有三種：25%、50%和75%，這就是通過PWM技術產生不同脈沖寬度的波形。

2、PWM與PTO的不同

我們?cè)诓竭M(jìn)電機控制的課程中曾介紹過另外一種脈沖，即PTO脈沖串。PTO與PWM的區別在于，PTO的脈沖寬度是固定在50%，也就是說它的脈沖寬度是不能調節的。進一步思考，還有這樣一個問題。我們知道，雖然PWM的波形周期在發生后是固定的，但是在波形產生前我們可以設置其周期，比如設置成100ms或者1000us等等。那么PTO的波形周期可以設置嗎？答案是不能。S7-200 SMART的PTO輸出頻率為100KHz，也就是周期為10us，這個在出廠時就固定了，用戶無法更改。當然，也不是所有的CPU都能輸出PTO脈沖串或者PWM脈沖，這個我們?cè)谙乱还?jié)《S7-200 SMART的PWM資源及向?qū)褂谩分薪榻B。

3、PWM的應用場合

我們來介紹下一些典型的PWM應用。

3.1、使用PWM信號控制溫度。

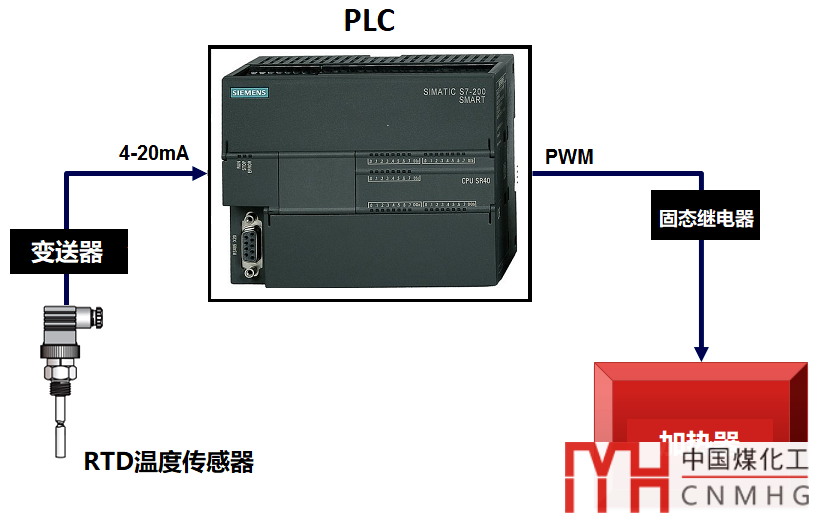

在工業上，PID的溫控信號可以使用PWM脈沖。比如，要使用PID控制反應罐的溫度，就可以使用PLC輸出PWM脈沖信號，將輸出信號連接到固態繼電器，固態繼電器連接到加熱器上。這里要使用固態繼電器的原因是PWM脈沖的頻率很高，普通電磁繼電器的機械觸點不能適應如此高的通斷變化。當然，要實現溫度控制，還要有溫度傳感器，整個系統硬件示意圖如下：

3.2、使用PWM信號控制比例閥的開度

工業上一些比例閥的開度與其輸入的電流信號大小成正比。這種情況下，可以使用PWM脈沖將數字量輸出轉換成類似模擬量的電壓信號，結合通路的電阻，就能控制電路中電流的大小，從而實現比例閥的開度調節。當然，這種情況下，如果可以使用4~20mA的電流輸出模塊將更加方便。

3.3、使用PWM信號控制電機的轉速

直流電機的轉速與其電樞電壓成正比，通過PWM調節輸出的電壓值，可以控制電機的轉速。這個實例我們將在本課程的第五節《使用PWM向?qū)?shí)現電機的調速》給大家詳細演示。

3.4、使用PWM信號控制舵機的轉向

舵機在機器人/飛行器中使用的很多，其轉向信號很多是使用PWM信號控制的，不同的脈寬可以使其轉向不同的角度。這種場合的PWM發生器可以是單片機或者樹莓派等其它嵌入式設備，一些AGV小車的轉向也使用了PLC的PWM功能。

好了，關于PWM功能及應用就先介紹到這里，下一節課我們介紹S7-200 SMART的PWM資源。點擊【閱讀原文】查看本課程的介紹。
