三菱Q系列PLC屬于模塊式的PLC，前面的文章我們談到了電源模塊、CPU模塊和基板，今天這篇文章我們來談?wù)凲系列PLC的數字量輸入模塊（Digtal Input module）。

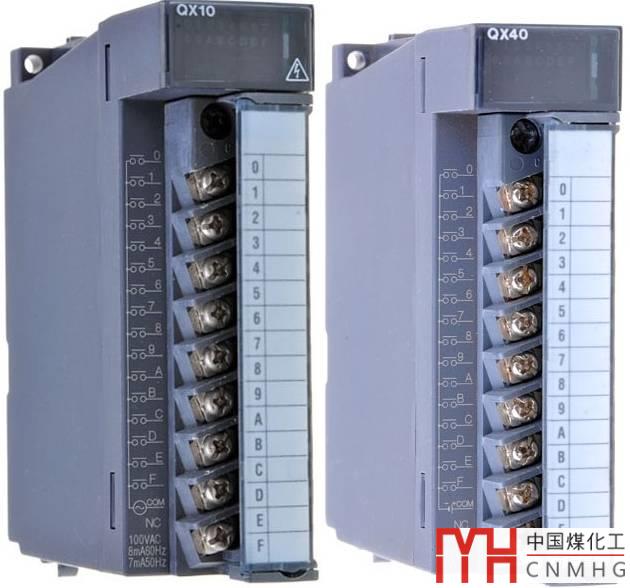

Q系列PLC的數字量輸入模塊有很多的類型，根據工作電壓的不同，可以分為直流電（DC）輸入模塊和交流電（AC）輸入模塊；比如，QX10 AC的工作電壓為100~120V交流電，電流的頻率為50/60 Hz；而QX40 DC的工作電壓為直流24V。QX10AC和QX40 DC的外觀如下圖：

根據接線公共端的不同，可分為正極共用型（Positive Common Type）和負極共用型（Negative Common Type）；比如QX40 DC為正極共用型（Positive Common Type），而QX80 DC為負極共用型（Negative Common Type）；QX80DC的外觀如下圖：

根據對輸入信號狀態（ON/OFF）的反應速度的不同，可以分為普通輸入模塊和高速輸入模塊（High-speed Input module）；高速輸入模塊的輸入信號從OFF到ON的響應時間在0.04~0.5 ms之間，其模塊名稱的末尾有字母“H”，比如：QX40H，QX70H，QX80H和QX90H。

下面我們以QX80 DC為例，具體來看看數字量輸入模塊的端子分布、對應的輸入軟元件及接線圖：

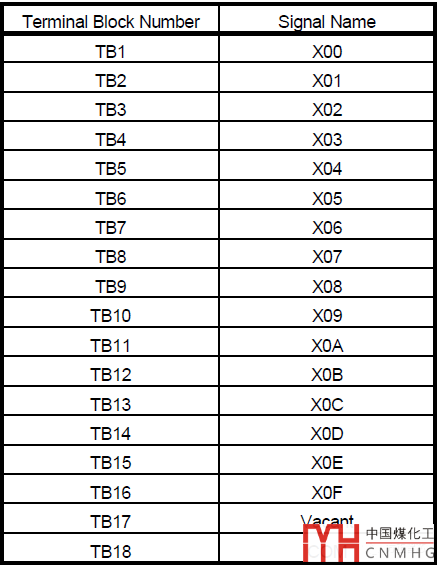

QX80 DC總共有16路輸入通道；工作電壓為DC24V；最大輸入電流為4mA；可連接18點末端接線模塊（Terminal Block），編號為TB1~TB18，其中TB18為公共端（負極）。當所有的通道都接通時，消耗基板5V電流50mA。接線端子對應的輸入軟元件如下圖：

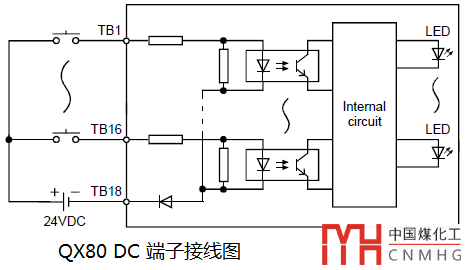

QX80 DC輸入通道的接線示意圖如下：

如果你使用的QX40 DC，請注意它是正極共用型（Positive Common Type）模塊，其公共端為TB17（正極）。QX40DC的接線圖與QX80 DC不同，如下：

好了，關于Q系列PLC的數字量輸入模塊就先介紹到這里了。相關參考文章：
