前面的文章我們介紹了S7-1200 USS通信中變頻器的控制指令（USS_Drive_Control）及端口掃描指令（USS_Port_Scan），今天這篇文章，我們來介紹下變頻器的參數讀寫指令：USS_Read_Param和USS_Write_Param。

（一）

USS_Read_Param指令用來實現對變頻器參數的讀取。通過不同的參數號及參數索引來實現對不同參數的讀取，最多支持16個變頻器。

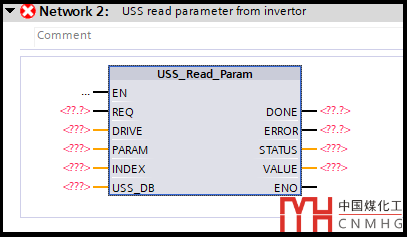

在指令列表中找到“通信（Communication）”-“通信處理器（Communication processor）”-“USS通信（USS communication）”，將USS_Read_Param拖放到程序塊中。如下圖：

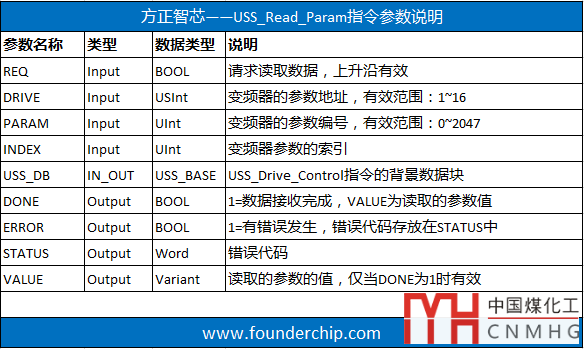

該指令各參數的含義見下面的表格：

（二）

USS_Write_Param指令用來實現對變頻器參數的寫入。

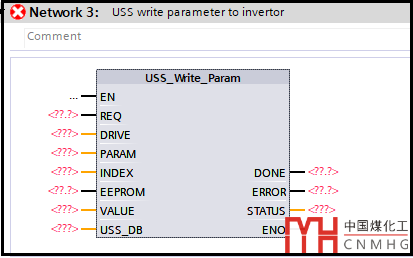

在指令列表中找到“通信（Communication）”-“通信處理器（Communication processor）”-“USS通信（USS communication）”，將USS_Write_Param拖放到程序塊中。如下圖：

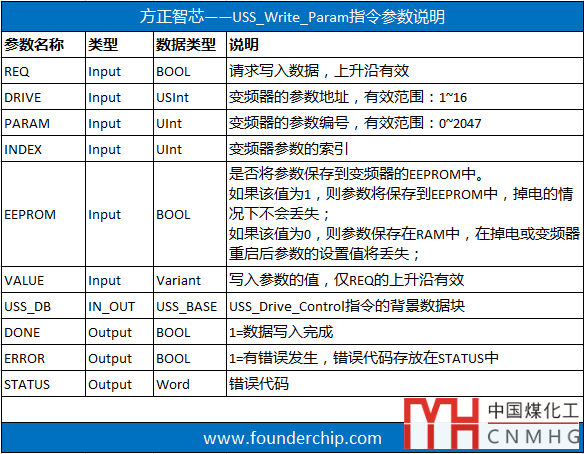

各參數的含義見下面的表格：

需要說明以下幾點：

1）USS_Read_Param和USS_Write_Param指令只能在主程序（OB1）中調用，不能在循環中斷組織塊中調用；

2）對變頻器的參數進行讀寫操作時，同一時間只能進行一個參數的讀或者寫操作；多個參數的讀或者寫操作必須分開進行；

3）EEPROM有寫入次數的限制，建議在特定的條件下使用該功能；

相關參考文章：

S7-1200的USS通信連載(1)-原理及硬件

S7-1200的USS通信連載(2)-G120變頻器的參數設置

S7-1200的USS通信連載(3)-通信指令介紹

好了，關于USS通信的變頻器參數讀寫指令就介紹到這里。
