雖然之前發了很多關于CAD屬性塊的相關文章，但并沒有介紹屬性定義對話框中各選項的作用。有人因為參數設置不對遇到了問題；還有人對這些參數比較感興趣，看了提示文字也不知道什么意思，幫助中對很多參數也就是一句話，很多問題并沒有講清楚，因此覺得還是有必要介紹一下。但如果在一篇文章里挨項介紹的話，只能簡單列舉，跟看提示或CAD幫助沒有太大區別，決定還是結合實例對這些參數分開進行講解。

每日一貼——CAD屬性塊創建、編輯的相關技巧

今天群里有人問：為什么用ATT命令定義了一個屬性后創建成圖塊，雙擊圖塊并沒有彈出增強屬性編輯器，還是一個普通塊，這是為什么呢？

其實我之前也沒太關注屬性定義左側的一列選項，一般都直接用默認值，看到他提的問題后我試了一下，很快就找到了問題的原因。

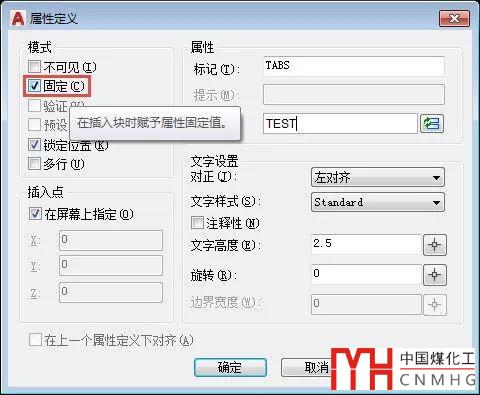

其實原因很簡單，就是在定義屬性時勾選了"固定"，如下圖所示。

在提示中我們可以看到這個設置的作用，就是屬性值是固定的不能修改，幫助中也是簡單的一句話：在插入塊時指定屬性的固定屬性值。此設置用于永遠不會更改的信息。

但設置此參數后導致的后果在幫助里也沒有明確的說明，所以使用中就出現了這樣的問題。

按照大家通常的理解，屬性值設置為固定后不就是不能編輯了嗎？應該還是一個屬性塊啊，它應該還具有其他屬性的特點啊!

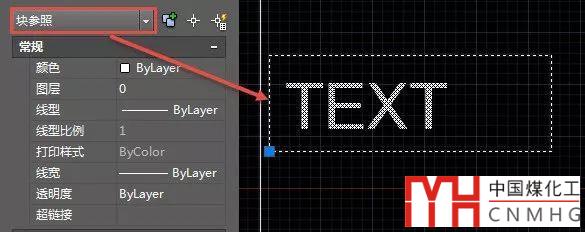

但是事實卻不是如此，如果一個圖塊中只添加了固定的屬性值，就是一個普通塊，從特性面板中直接顯示為“塊參照”，而不是“屬性塊”，雙擊也不會彈出增強屬性編輯器，而是直接啟動塊編輯功能，如下圖所示。

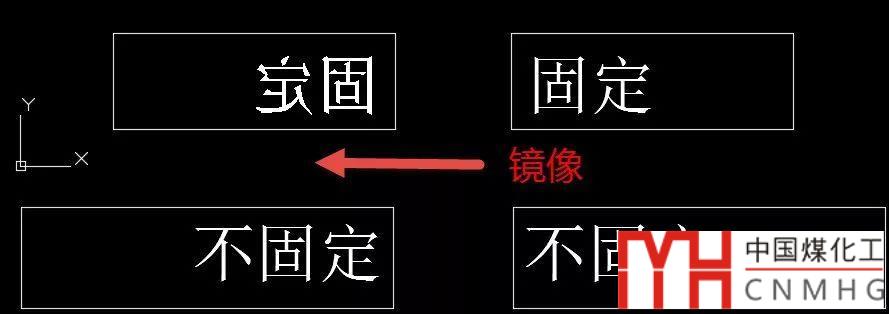

不僅如此，當鏡像的時候，固定屬性也跟普通塊文字一樣，無法像常規屬性那樣自動保持可讀性，如下圖所示。

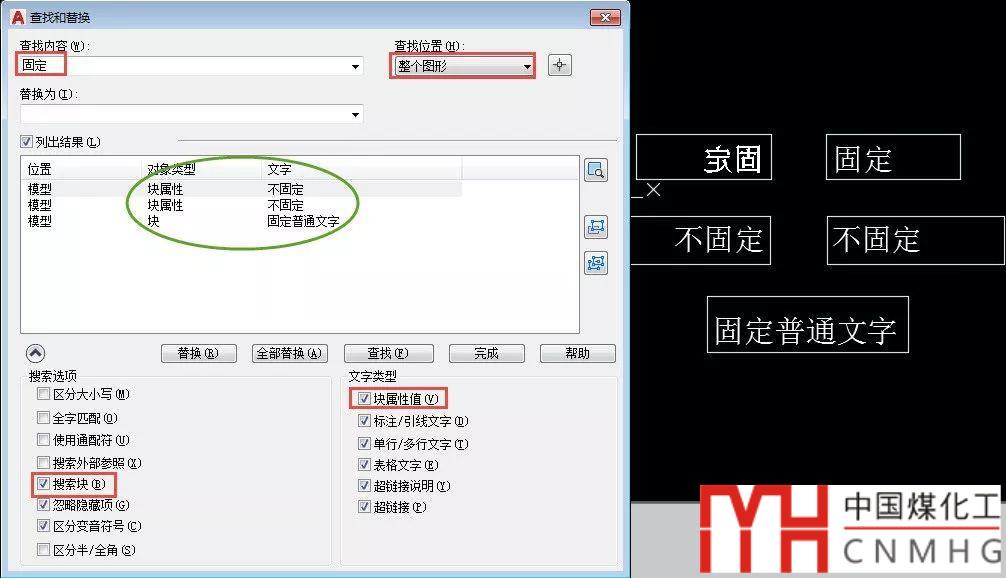

更有甚者，因為固定的屬性值不讓修改，查找FIND命令都查找不到，如下圖所示。

可以看到無論是常規的屬性還是塊內的普通文字都能查找到，只有固定的屬性值根本都查找不到，看來之前介紹查找的文章中還把這一點漏掉了。

關于查找和替換文字

查找和替換文字時通配符的使用技巧

固定屬性居然有這樣的特點，感覺還不如直接寫普通文字，干嘛要費半天勁去定義屬性呢？

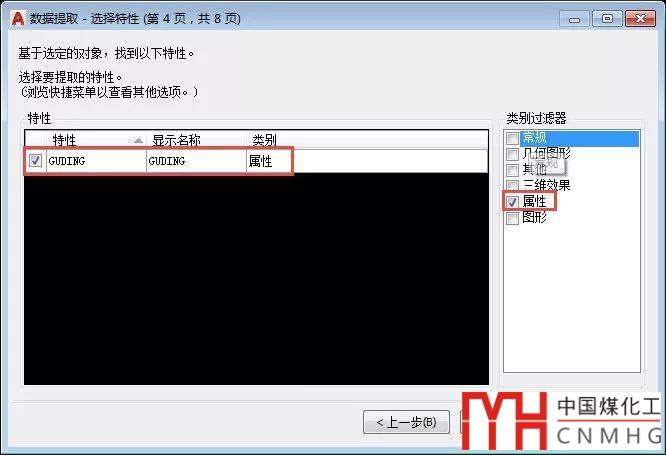

從目前來看，我知道的它相對普通文字的唯一好處就是在數據提取的時候可以作為屬性提取出來，如下圖所示。

也許一些二次開發的程序也可以將屬性值信息提取出來，處理起來比普通文字可能相對簡單一點。

如何提取CAD圖紙中圖形的數據？

綜上所述，大家在定義屬性的時候如果沒有特殊需要，千萬不要勾選固定。屬性值設置成不固定，你只要不去修改屬性值，就跟固定一樣，但鏡像就能保證文字可讀了，我們就可以查找替換了。

一個參數，CAD幫助里就簡單的一句話，卻沒有想到還有這么多問題，寫了這么多，看來有時遇到問題光看幫助也不行，還需要自己實際試一試。
