一些簡單的機械圖紙只有幾個圖層，在圖層管理器中操作這些圖層非常簡單，但有些圖紙，如建筑圖紙卻有上百個圖層，要在這些圖紙中找到我們要操作的圖層就比較費勁了。如果我們要頻繁操作圖紙狀態，我們就可以設置圖層過濾器，通過設置一些過濾條件，可以只在圖層管理器中顯示滿足條件的圖層，縮短查找和修改圖層設置的時間。

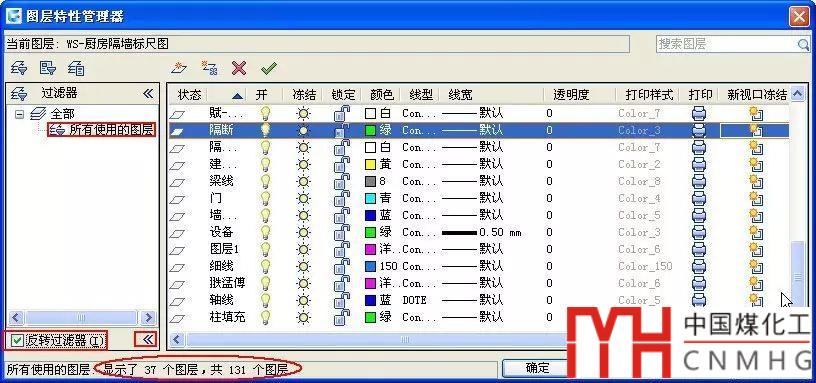

在圖層特性管理器中已默認添加了一個過濾器：所有使用的圖層，可以顯示所有圖層上有圖形對象的圖層，也可以勾選“反轉過濾器”，顯示所有沒有對象的圖層。如下圖所示。

從上圖中我們可以看出，圖紙中共有131個圖層，其中有37個圖層是沒有圖形的空圖層。

如果在圖形繪制或編輯過程中我們經常需要開關、鎖定、凍結某些圖層的話，可以自己定義圖層過濾器來幫助我們更快速地篩選出需要操作的圖層。過濾器分為特性過濾器和組過濾器。

特性過濾器

在“圖層過濾器特性”對話框中單擊“新建特性過濾器”按鈕可以根據自己需要來設置過濾條件，諸如圖層是否使用、圖層名稱以及圖層的開關、凍結、顏色、線型等各種狀態。一次可以一行或多行過濾條件，每一行也可以設置多個特性。

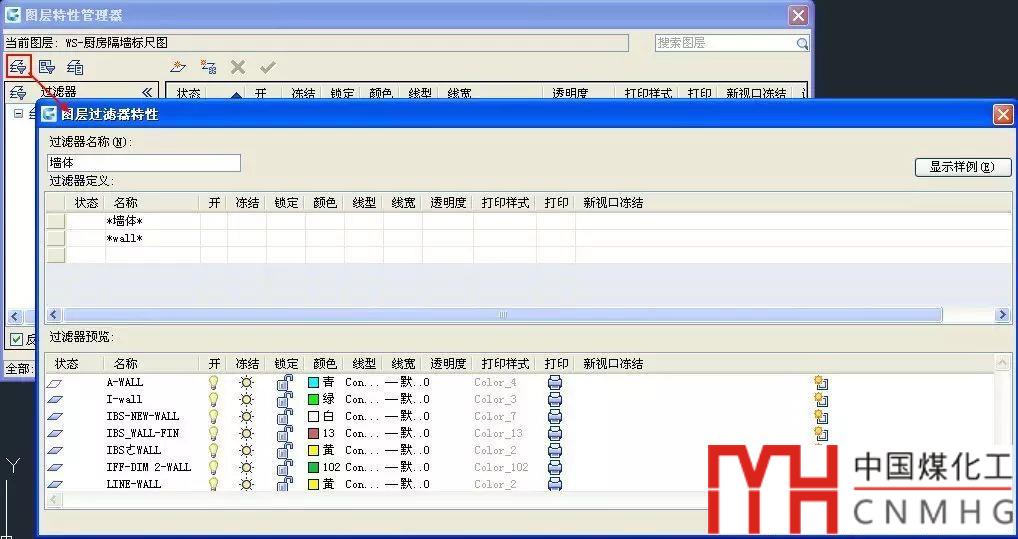

如果要設置多個過濾器的話，最好給每個過濾器取一個比較容易分辨的名稱，例如我們在一張建筑圖紙中可以將與墻體相關的圖層過濾出來，過濾器名稱被命名為“墻體”，如下圖所示。

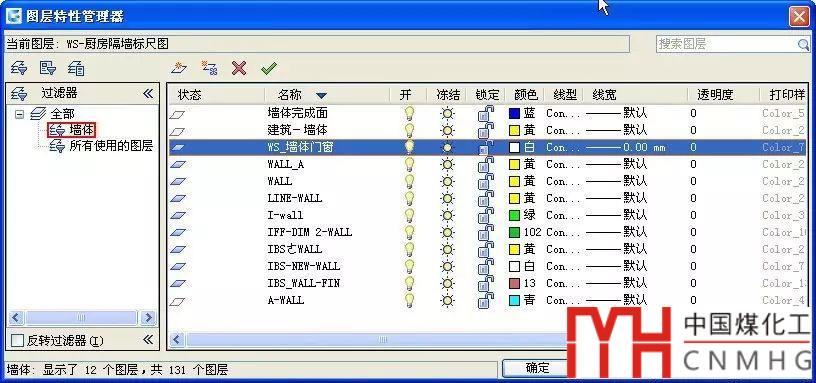

在上面的過濾器中，我們設置了兩個過濾條件，都是用名稱來過濾的，分別是*墻體*和*WALL*，就是將圖層名字中帶墻體和WALL的圖層都過濾出來，過濾結果如下圖所示。

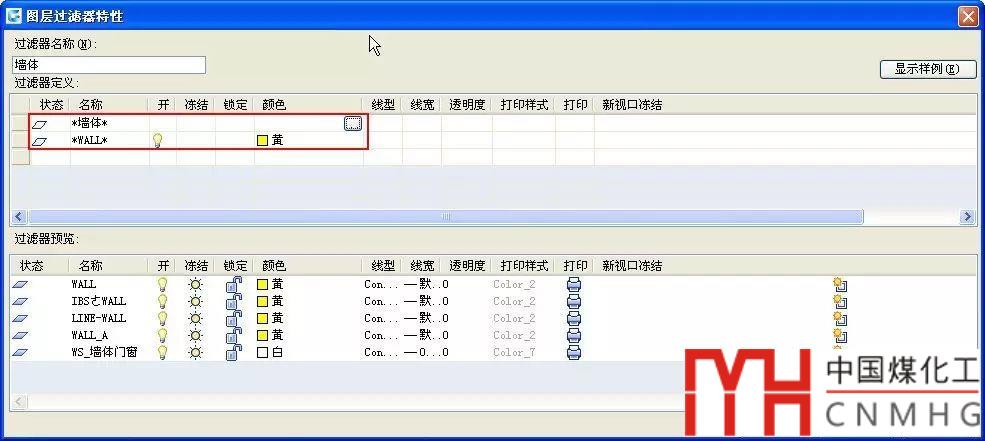

在這個過濾器設置過程中，只用了名稱一個條件，在實際應用中，我們可以設置名稱的同時，還可以添加其他條件，例如圖層是否開關，是否有圖形、是什么顏色等等，如下圖所示。

組過濾器

所謂“組過濾器”，就是不用設置過濾條件，由用戶自己通過添加圖層來定義的過濾器。我們可以將一些需要同時關閉、凍結或鎖定的圖層設置成一個組，設置好組后，直接在圖層管理器中右鍵單擊組名，就可以在右鍵菜單中選擇開關、凍結或鎖定這一組圖層。組過濾器的定義方法很簡單：

一、在圖層特性管理器中單擊“組過濾器”按鈕，就可以創建一個組過濾器，此時可以給過濾器起一個名字。如果這是沒起名字也沒關系，隨時可以右鍵單擊此過濾器，選擇“重命名”來改名字。

二、然后就是在組過濾器中添加圖層了，CAD提供了兩種添加圖層的方法：

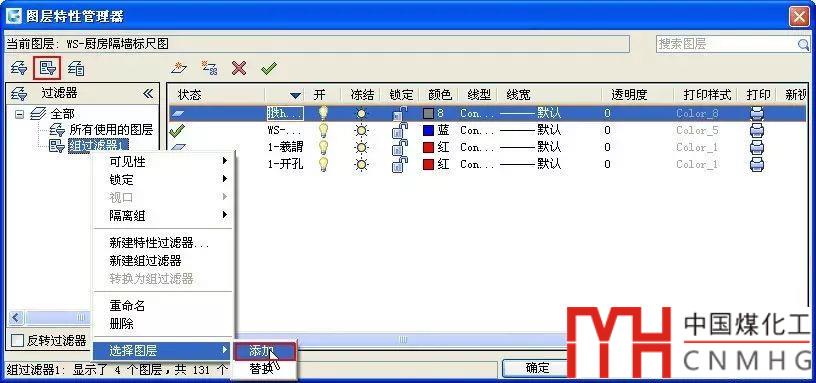

1）右鍵單擊組過濾器，在菜單中選擇“選擇圖層>添加”，然后可以在圖形窗口中拾取圖形，將這些圖形所在的圖層添加到組過濾器中。如下圖所示。

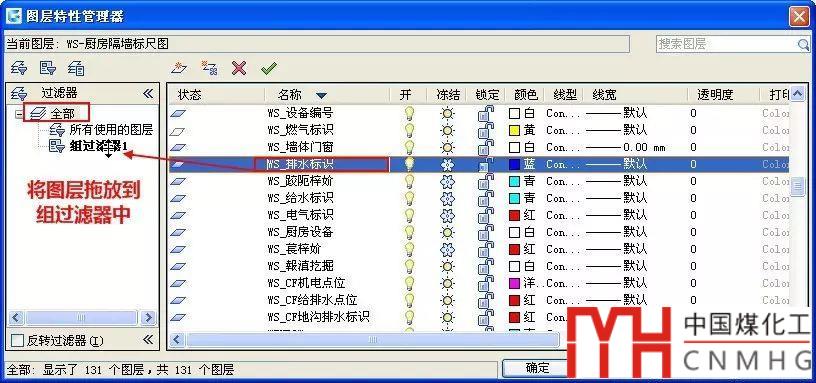

2）在過濾器列表中切換到“全部”或其他過濾器，然后將右側列表中的圖層拖動到“組過濾器”名字上，如下圖所示。

除了可以在組過濾器中添加圖層外，還可以“替換”圖層，當然也可以從組過濾器中刪除圖層。組過濾器的右鍵菜單和圖層列表的右鍵菜單選項很多，此處就不再詳細介紹了，大家一看就明白了。

如果你的圖層非常多又需要頻繁開關時，不妨試試圖層特性過濾器和組過濾器，設置好過濾器可以反復使用，磨刀不誤砍柴工。

注意：這些圖層過濾器只是在圖層管理器中起作用，并不會對工具欄和面板中顯示的圖層列表起作用，那個列表還是會顯示所有圖層。在圖層列表中要想快速找到需要的圖層，可以利用常規的技巧，可以輸入圖層名的第一個或頭兩個字母，如果圖層名是中文那就算了。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
