PLC模塊的使用，通?？梢苑譃閮刹糠郑菏紫扔布弦_的電氣連接，其次在軟件上要進行相應的配置（組態）和編程。在文章《如何使用SM1232將模擬量信號輸出到執行機構中？》中我們介紹了S7 1200的模擬量輸出模塊SM1232的電氣接線，今天這篇文章我們來談?wù)凷M1232的硬件組態和軟件編程。

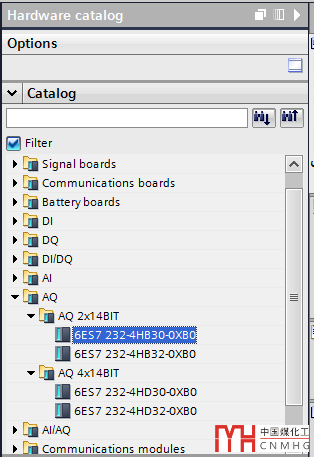

在博途V13的硬件組態目錄（Hardware catalog）中，找到模擬量輸出模塊“AQ”，點擊展開子目錄，有兩種類型：“AQ 2x14 BIT”和“AQ 4x14 BIT”，每一個類型中有兩個版本，需要根據項目實際的硬件進行選擇，如下圖：

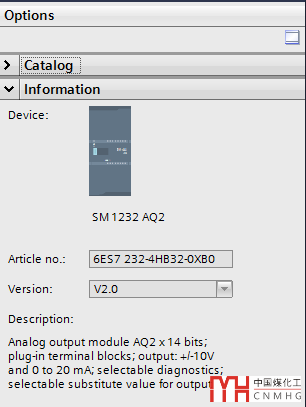

這里我們選擇二通道類型（AQ 2x 14 BIT）的第二種版本，它的信息如下：

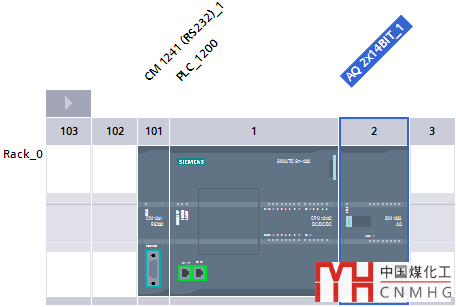

雙擊后，可以將其添加到硬件組態的CPU右側，如下圖：

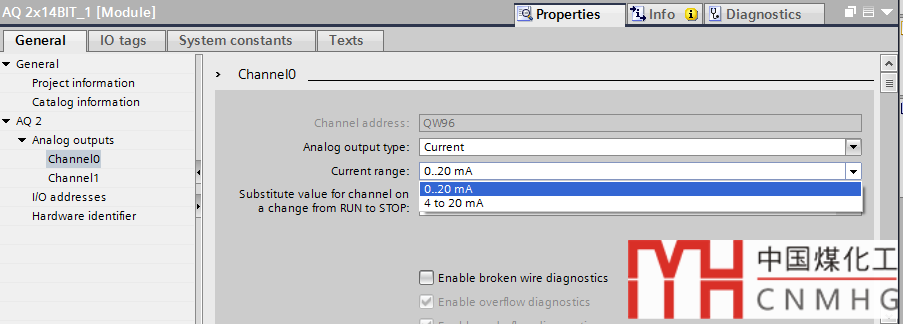

在其屬性（Properties）框中，我們首先需要配置模擬量輸出的類型。點擊相應的通道，比如“通道0（Channel0）”，在右側的“模擬量輸出類型（Analog output type）”中，可以選擇“電流（Current）”或者“電壓（Voltage）”。假設我們選擇“電流（Current）”，在第二行可以選擇“電流輸出范圍（Current range）”，有“0-20mA”和“4-20mA”兩種，通常我們都是選擇“4-20mA”（參考：為什么工業現場的模擬量信號多使用4-20mA的電流信號？）。

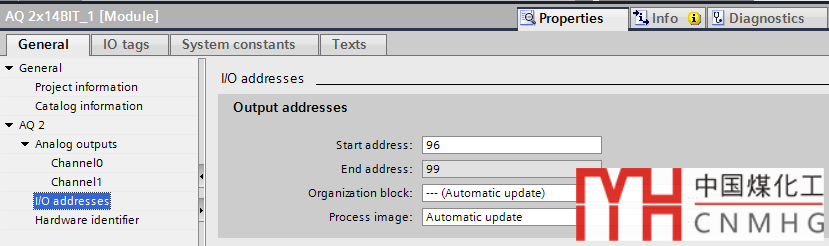

另外，如果你需要更改模擬量的輸出地址，可以在“I/O地址（I/O address）”中修改（當然，你也可以使用默認地址），如下圖：

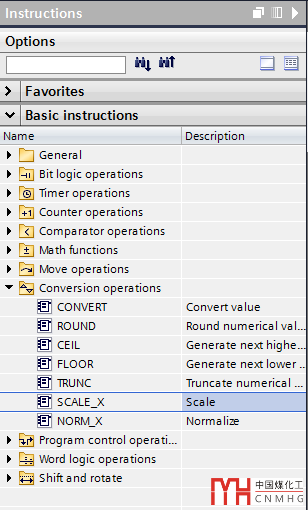

硬件組態完成后，接下來就需要進行軟件編程。我們需要兩個指令：SCALE_X和NORM_X，下圖是指令列表：

首先，我們把指令“SCALE_X”添加到項目的功能塊（FB）中。該指令把工程值轉換成模擬值，因?yàn)槲覀冞x擇的是電流輸出，屬于單極性輸出，其范圍為0~27648，所以“MIN”引腳設置為“0”，“MAX”引腳設置為“27648”，“OUT”引腳的值為模塊的地址（QW96）；

“SCALE_X”指令中的“VALUE”值，是線性化轉換后的浮點數，取值范圍0.0~1.0，需要使用指令“NORM_X”獲取，如下圖：

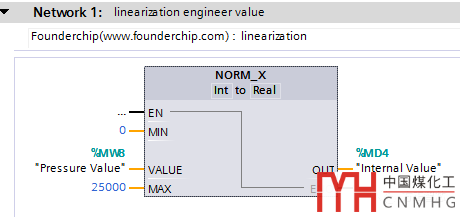

假設項目需要輸出的壓力范圍為0~25000mbar，則“MIN”設置為“0”，“MAX”設置為“25000”，“VALUE”為需要的壓力工程值（MW8），則“OUT”為線性化后的輸出值（MD4）。

關于SM1232的組態和編程就介紹到這里，相關參考文章：

如何使用SM1232將模擬量信號輸出到執行機構中？

如何把模塊測量的模擬值轉換成工程值？
