工業生產的數據統計需要準確的日期時間信息，PLC必須具有處理日期時間的功能。今天這篇文章，我們來認識下西門子的S7系列PLC的日期時間數據類型，及如何調用系統提供的函數來對日期時間進行讀寫操作。

在S7-300/400中，用來記錄日期時間信息的數據類型稱為“DT（DATE_AND_TIME）”。該數據類型以BCD碼的形式存放日期時間信息，總長度為8個字節；其最小值為：DT#1990-01-01-00:00:00.000；最大值為：DT#2089-12-31-23:59:59.999。

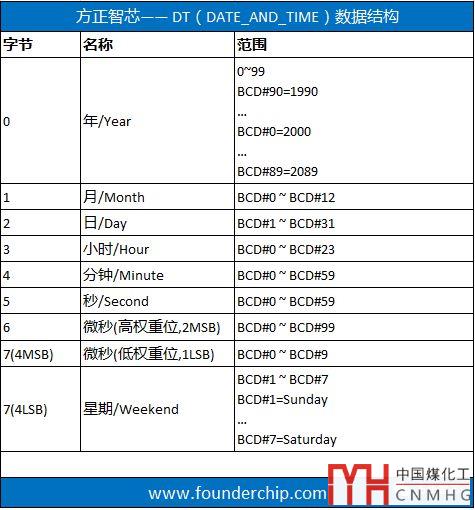

DT（DATE_AND_TIME）數據類型中各字節的含義見下面的表格：

我們來認識下這個表格：首先，BCD碼是以四位二進制數來表示一位十進制數，它“逢十進一”，其本質是十進制數。一個八位的BCD碼，能表示的十進制數值范圍為0~99；

有了這個概念，你應該就能理解Byte0（年）的取值范圍；

在DT（DATE_AND_TIME）類型中，還有一個3位數的微秒值。我們知道一個字節（8 bits）最大能表示2位數（0~99）的BCD值，因此要表示3位數（0~999），需要12位（12 bits）。因此在該數據結構中，用字節6（Byte6）來表示微秒值的前兩位最高權重位（2 MSB），用字節7（Byte7）的高四位最高權重位（4MSB）來表示微秒值得最低權重位（1LSB）。

關于最高權重位、最低權重位請參考文章：給你講個來自《格列佛游記》的計算機故事

在S7-1200/1500系列PLC中，日期時間數據類型被稱為“DTL(DATE_AND_TIME_LONG)”。DTL類型的長度為12個字節，最小值為：DTL#1970-01-01-00:00:00.0，最大值為：DTL#2262-04-11-23:47:16.854775807。
DTL數據類型具體的定義見下面的表格：

可以看出DTL與之前的DT格式有很大的不同：

1）DTL用一個無符號的整數（UNIT）來表示“年”，其范圍為1970~2262；

2）DTL沒有采用BCD碼來表示數據，其數據類型為無符號整型（UINT）、無符號短整型（USINT）或者無符號雙整型（UDINT）；

注：無符號整型（UINT）的長度為16位（16 bits）；無符號短整型（USINT）的長度為8位（8 bits）；無符號雙整型（UDINT）的長度為32位（32 bits）；

3）DTL可以支持納秒級的時間值；

到目前為止，我們知道了兩種日期時間數據類型，那么怎么對其進行讀寫操作呢？

1.讀操作

可以使用指令（系統函數）“RD_SYS_T”來讀取CPU內部的日期時間值。
RD_SYS_T有兩個參數：RET_VAL和OUT：
1）RET_VAL：是指令執行的返回值，用來表示指令執行的狀態。數據類型為整型（INT）；
2）OUT：指令成功執行后所得到的CPU當前的日期時間值。數據類型為DT或者DTL；
2.寫操作
可以使用指令（系統函數）“WR_SYS_T”來對CPU的日期時間值進行設置。
WR_SYS_T有兩個參數：IN和RET_VAL：
1）IN：新的日期時間值（數據類型：DT或者DTL）；
2）RET_VAL：返回值，表示指令執行的狀態（數據類型：整型）；

注：S7-1200系列PLC僅支持DTL數據類型，S7-1500系列PLC支持DT、DTL和LDT三種數據類型。

好了，本文我們介紹了SIMATIC S7-300/400 及S7-1200/1500系列PLC的日期時間類型及其讀寫指令。關于操作實例及S7-200 Smart的日期時間類型，我們將在后續的文章中介紹。
