SW6管板計算要求選擇“介質特性”干啥？

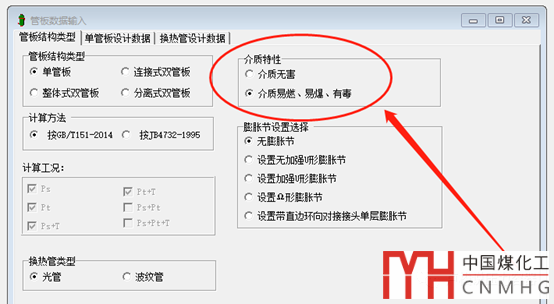

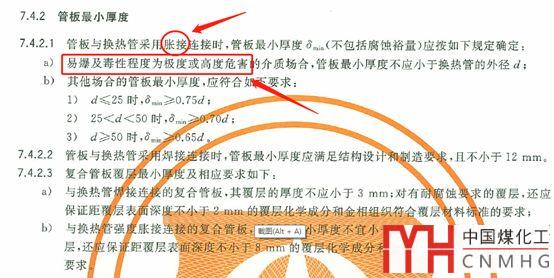

SW6管板計算界面有個“介質特性”的選項，見上面的截圖。其實，這是GB/T151 7.4.2的要求，標準要求在介質為易爆及極度高度危害的情況下，如果管板與換熱管采用脹接，管板的最小厚度不應小于換熱管外徑，見下面的截圖。

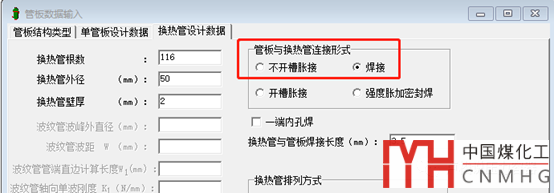

個人認為，程序如果將“介質特性”這個選項放在“管板與換熱管的連接形式“邊上，或者只在選擇了脹接之后才跳出來，似乎更符合邏輯。

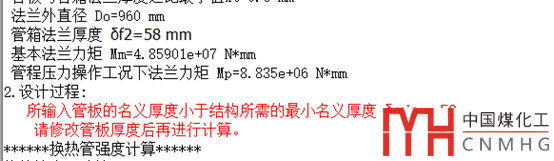

最后，我們驗證一下。算例：換熱管外徑為50，管板名義厚度輸為40，程序會出現下面的提示。
另，對于極度高度危害介質的設備設計，GB/T150、HG六合一等標準中有許多要求，針對換熱器GB/T151-2014也另外提出了幾條要求，比如：
5.3.3.2 c)：不得采用襯層復合結構。
7.4.2.1 a)：管板最小厚度不應小于換熱管外徑。
6.11.1.1：不得采用填料函式換熱器。
最后附上，《盛裝極度、高度危害(第一組)介質的壓力容器強制性要求》，這個總結來自網站：mechw.com。
厚度大于或者等于12mm的碳素鋼和低合金鋼鋼板(不包括多層壓力容器的層板)用于制造壓力容器主要受壓元件時，應按NB/T 47013.3-2015逐張進行超聲檢測，合格等級不低于Ⅱ級。[TSG 21-2016 p8 2.2.1.4]
受壓元件不得采用鑄鐵。[TSG 21-2016 p10 2.2.3.1]
受壓元件不得采用鑄鋼。[TSG 21-2016 p10 2.2.4.1]
耐壓試驗合格后，應當進行泄漏試驗，泄漏試驗的種類、壓力、技術要求等由設計者在設計文件中予以規定。[TSG 21-2016 p19 3.1.18]
接管(凸緣)與殼體之間的焊接接頭以及夾套容器的焊接接頭，應當采用全焊透結構。[TSG 21-2016 p21 3.2.2.2]
制備產品焊接試件。[TSG 21-2016 p21 3.2.4.1]
管法蘭應當按照HG/T 20592～HG/T 20635系列標準的規定，并且選用帶頸對焊法蘭、帶加強環的金屬纏繞墊片和專用級高強度螺柱組合。[TSG 21-2016 p22 3.2.5]
容器殼體A、B類對接接頭，進行全部無損檢測(RT/UT)。[TSG 21-2016 p23 3.2.10.2.2.2]
所有焊接接頭，需要對其表面進行磁粉(MT)或者滲透(PT)檢測。[TSG 21-2016 p24 3.2.10.2.2.4]
盛裝極度危害介質的碳鋼和低合金鋼制壓力容器及其受壓元件，應當進行焊后熱處理。[TSG 21-2016 p25 3.2.11(2)]
石墨制壓力容器的試驗壓力不得低于1.75倍設計壓力。[TSG 21-2016 p29 3.3.1.4]
石墨制壓力容器應當在不低于設計壓力的試驗壓力下，進行所有接頭和連接處的泄漏試驗，試驗方法由設計者規定。[TSG 21-2016 p30 3.3.1.5]
石墨制壓力容器，設計者應當在設計文件中提出粘接試件的制作要求，并且規定試樣的數量、制備方式、檢驗與試驗方法、合格指標、不合格復驗要求等。[TSG 21-2016 p30 3.3.1.6]
不可選用纖維增強塑料容器。[TSG 21-2016 p30 3.3.2.1]
石墨制壓力容器的工藝評定報告(CMQ)應當包括滲透系數。[TSG 21-2016 p44 4.3.1.2.2]
需要進入容器內部進行定期檢驗時，必須進行置換、中和、消毒、清洗、取樣分析，分析結果達到有關標準、規范規定，取樣分析的間隔時間應當符合使用單位的有關規定。[TSG 21-2016 p74 8.2.3.1(5)]
定期檢驗時，材質不明的，必須查明材質。[TSG 21-2016 p78 8.3.8(1)]
定期檢驗時，應當按設計圖樣的要求進行泄漏試驗。[TSG 21-2016 p79 8.3.14]
安全閥或爆破片的出口應裝設導管，將排放介質引至安全地點，并且進行妥善處理，毒性介質不得直接排入大氣。[TSG 21-2016 p96 9.1.2(3)]
為便于安全閥的清洗與更換，經過使用單位安全管理負責人批準，并且制定可靠的防范措施，方可在超壓泄放裝置與壓力容器之間安裝截止閥門，截止閥門的結構和通徑不得妨礙超壓泄放裝置的安全泄放。[TSG 21-2016 p97 9.1.3(4)]
液位計有防止泄露的保護裝置。[TSG 21-2016 p98 9.2.2.1(5)]
為最大限度減少介質通過安全閥向外泄漏，可將安全閥與爆破片串聯使用。[GB/T 150.1-2011 p18 B.3.8]
不得單獨采用爆破片安全裝置，但可以和安全閥串聯。[GB/T 150.1-2011 p19 B.5.3]
不得采用驗證性爆破試驗確定容器的設計壓力。[GB/T 150.1-2011 p27 C.1.5]
不得采用對比經驗設計方法。[GB/T 150.1-2011 p30 D.1.3]
殼體用鋼板厚度≥12mm時，應逐張進行超聲檢測，Ⅱ級合格。[GB/T 150.2-2011 p46 4.1.8]
不得采用GB/T 8163的10、20和Q345D鋼管。[GB/T 150.2-2011 p53 5.1.3]
不得采用GB/T 12771的Ⅲ類和Ⅳ類鋼管。[GB/T 150.2-2011 p54 5.2.4]
不得采用GB/T 24593的鋼管。[GB/T 150.2-2011 p54 5.2.5]
不得采用GB/T 21832的Ⅵ類鋼管。[GB/T 150.2-2011 p54 5.2.7]
受壓元件不得采用Q235系列鋼板。[GB/T 150.2-2011 p87 D.1]
焊后熱處理后進行任何焊接返修，應對返修部位重新熱處理。[GB/T 150.4-2011 p329 7.4.3]
鋼板冷成形受壓元件，若變形率超過p330表4的范圍，應于成形后進行恢復材料性能熱處理。[GB/T 150.4-2011 p330 8.1.1]
需進行焊后熱處理。[GB/T 150.4-2011 p331 8.2.2.2]
有A類（不包括球封與圓筒連接的A類接頭）縱向焊接接頭時，應逐臺制備產品焊接試件。[GB/T 150.4-2011 p333 9.1.1.1]
其A、B類焊接接頭應進行100%無損檢測(RT/UT/TOFD)。[GB/T 150.4-2011 p335 10.3.1]
極度、高度危害介質的球罐，進出口應在上極開孔。[GB/T 12337-2014 p25 5.6.5]
不得采用襯層復合結構。[GB/T 151-2014 p10 5.3.3.2 c)]
管板最小厚度不應小于換熱管外徑。[GB/T 151-2014 p58 7.4.2.1 a)]
不推薦采用補強圈結構。 [JB/T 4736-2002 p9 1.3]
不得采用填料函式換熱器。[GB/T 151-2014 p43 6.11.1.1]
