下面就是PolarContour圖的教程了！

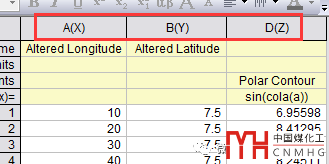

1. PolarContour圖的數據格式為XYZ形式

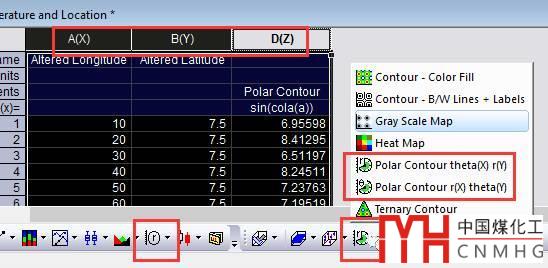

2. 選擇XYZ數據，插入PolarContour圖。根據數據的不同，選擇Polar Contour theta(x) r(Y)還是Polar Contour r(X)theta(Y) ，這與Polar圖類似，此處選擇Polar Contour theta(x) r(Y)。

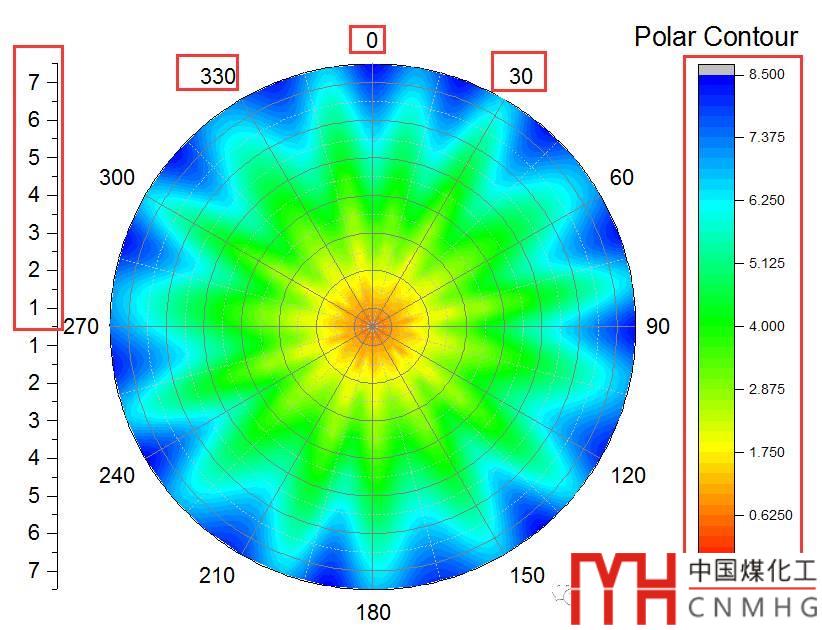

3. 得到PolarContour圖。與Polar圖一樣，包括角度坐標（Angular, θ）和半徑坐標（Radial, r）；不同的是，多了colomap填充以及Color Scale 標尺，這與Contour圖類似。





4. PolarContour圖的格式設置：因?yàn)槭?strong>Polar和Contour結合的產物，因此其格式的設置方法與Polar和Contour格式的設置方法完全一樣，包括以下幾個方面：

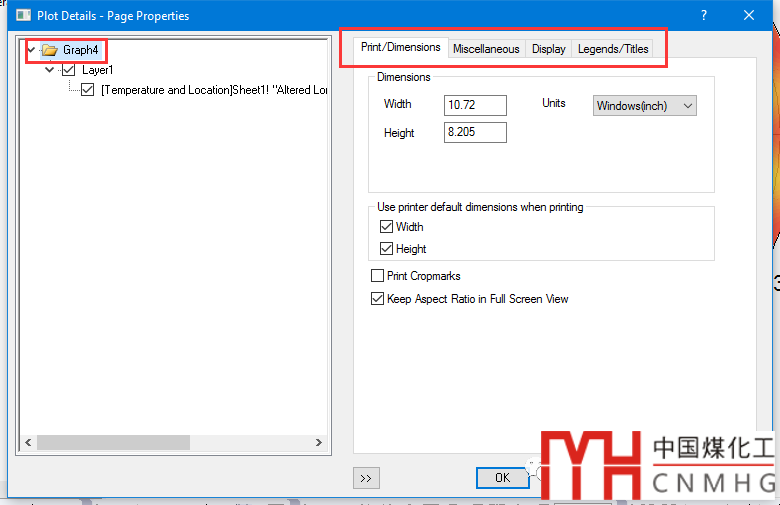

   1. Page：Origin(Pro)中圖形的Page格式設置方法基本類似-->頁面格式

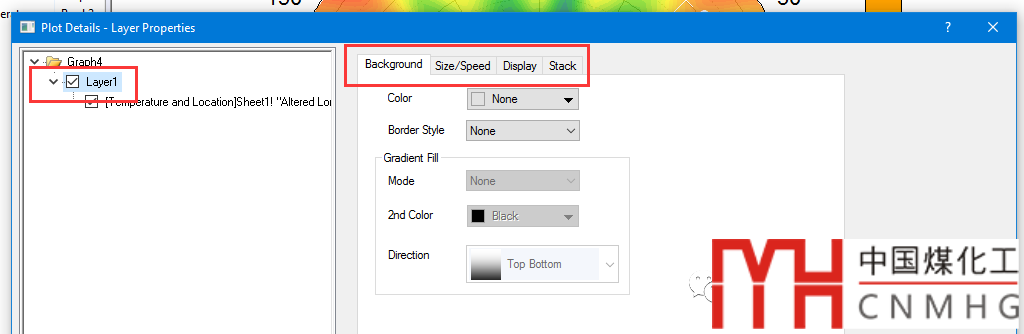

   2. Layer：Origin(Pro)中圖形的Page格式設置方法也基本類似-->圖層格式





   3. 坐標軸：詳情查看Polar圖的坐標軸格式設置方法-->坐標軸格式。

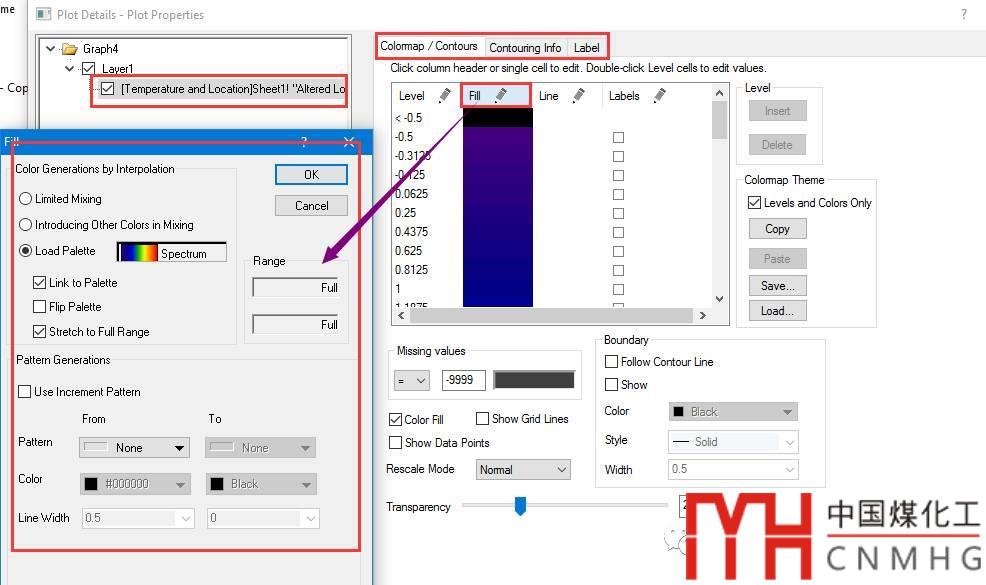

   4. Colormap：與三維圖形以及Contour中的設置方法完全一樣-->Colormap格式







   5. Color Scale 標尺：Origin(Pro)中圖形的Color Scale 標尺格式設置方法也基本類似-->標尺格式。



注：


1. 2016版本中Polar圖坐標軸設置的對話框的布局與Line等圖形的坐標軸設置的對話框的布局完全不同。（其他版本的情況不清楚）

2. 與前面版本不同，Origin(Pro) 2017版本的坐標軸格式設置頁面做了改變，使其與Line圖等圖形坐標軸格式的設置頁面的布局保持一致。

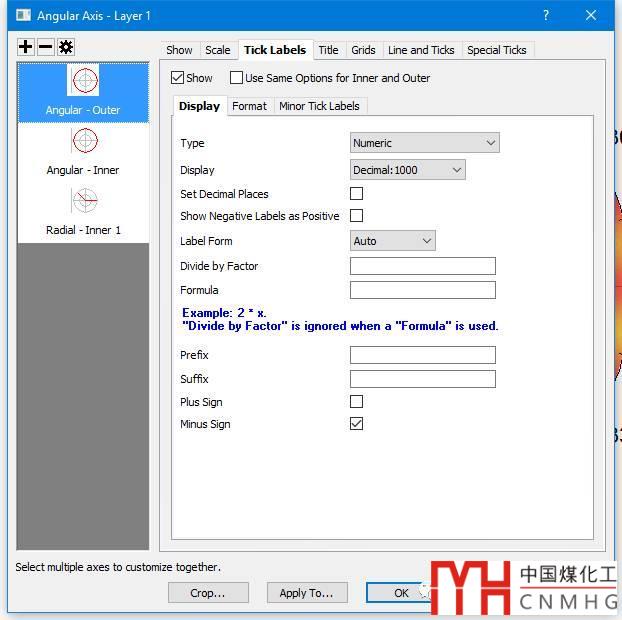

3. 坐標軸格式設置頁面與Polar圖的設置頁面完全一樣，與Line圖等圖形的坐標軸格式設置頁面相比，多了左上角的“+-齒輪”圖標，以及“Show”選項卡。

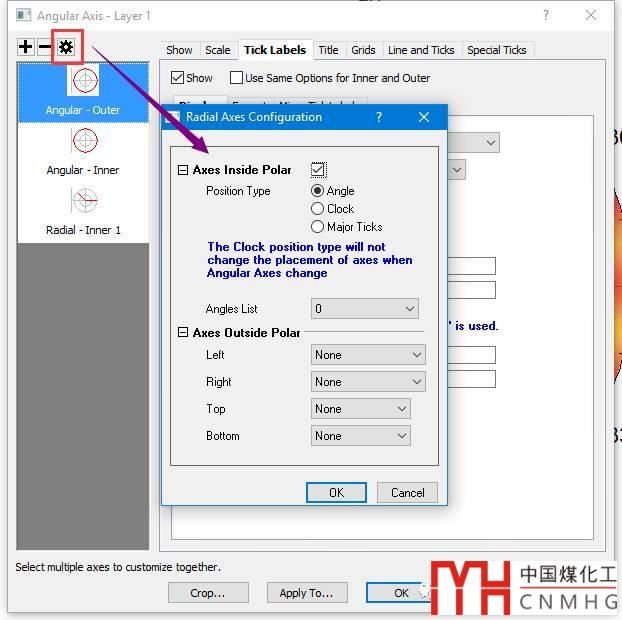

   1. +-齒輪：“+-”可以添加/刪除坐標軸，”齒輪“用于設置坐標軸的總體顯示選項，包括Axes Inside Polar（角度坐標）和Axes Outside Polar（半徑坐標）是否顯示，顯示類型（Angle還是Clock），在哪兒顯示（上下左右）等選項。

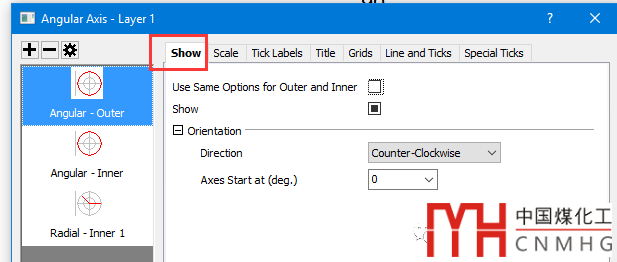

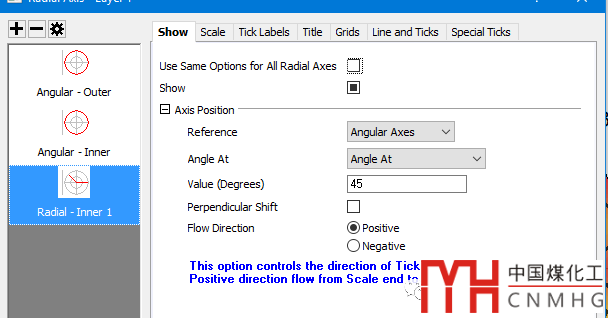

   2. Show：該選項卡也可以設置坐標軸是否顯示；對于角度坐標，可以設置顯示方向（順時針，還是逆時針）、坐標軸開始時所在的角度等；







      對于半徑坐標，可以設置其位置及方向等。

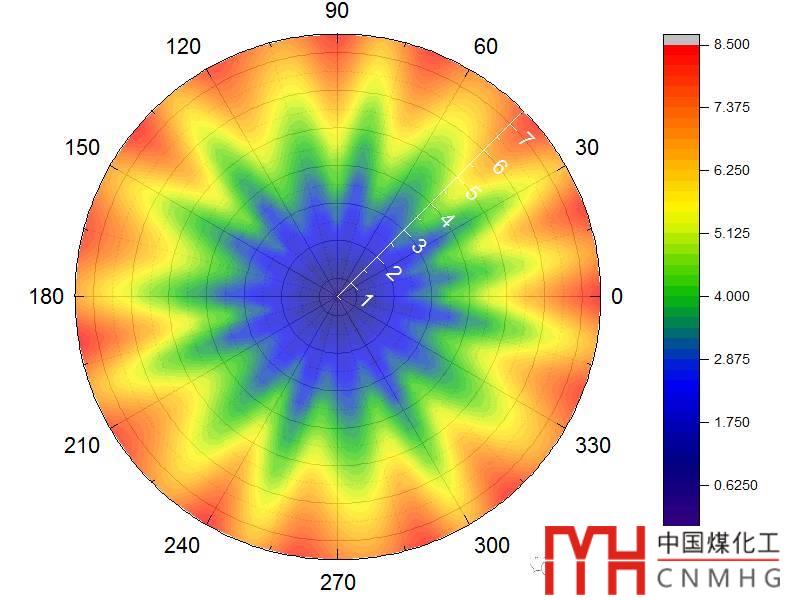

繪制的PolarContour圖：

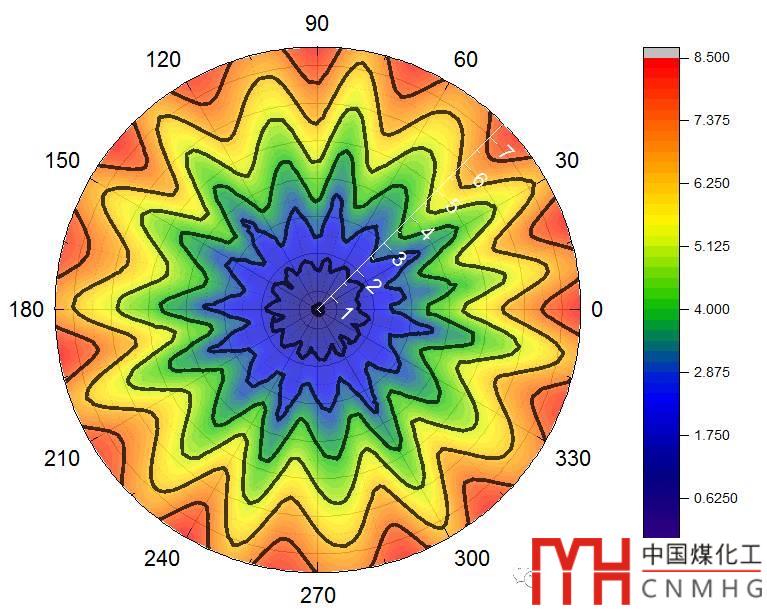

顯示Contour Line的Polar Contour圖：

使用XZ數據繪制的，Y作為colormap的Polar 圖：

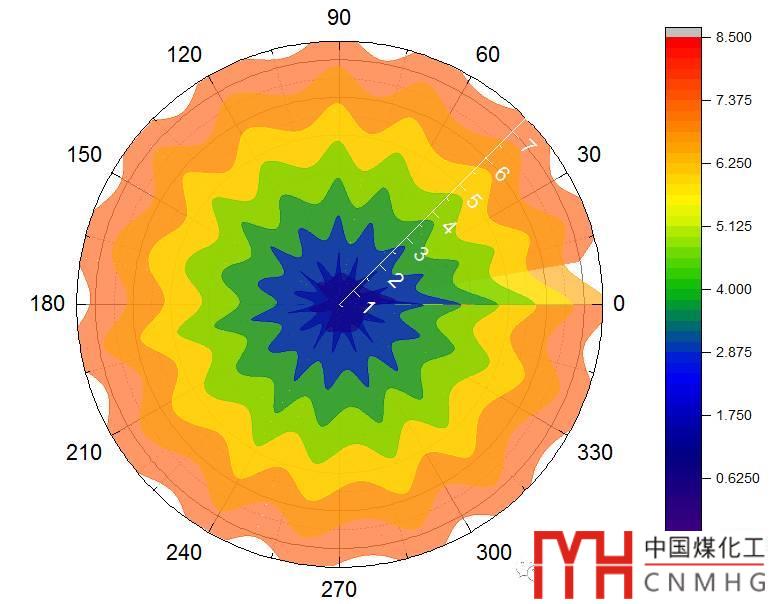

使用XZ數據繪制的Polar圖，其中勾選Fill Area Under Curve，Fill模式為Fill to Base，且填充顏色為Y作為colormap：（Filled Polar圖）

最后，大家看看Polar Contour圖和Filled Polar圖是不是有點類似？歡迎大家留言討論！

所用軟件：OriginLab OriginPro 2017 @Windows 10 pro。
